Inhaltszusammenfassung für OOGarden.com 0201-0010

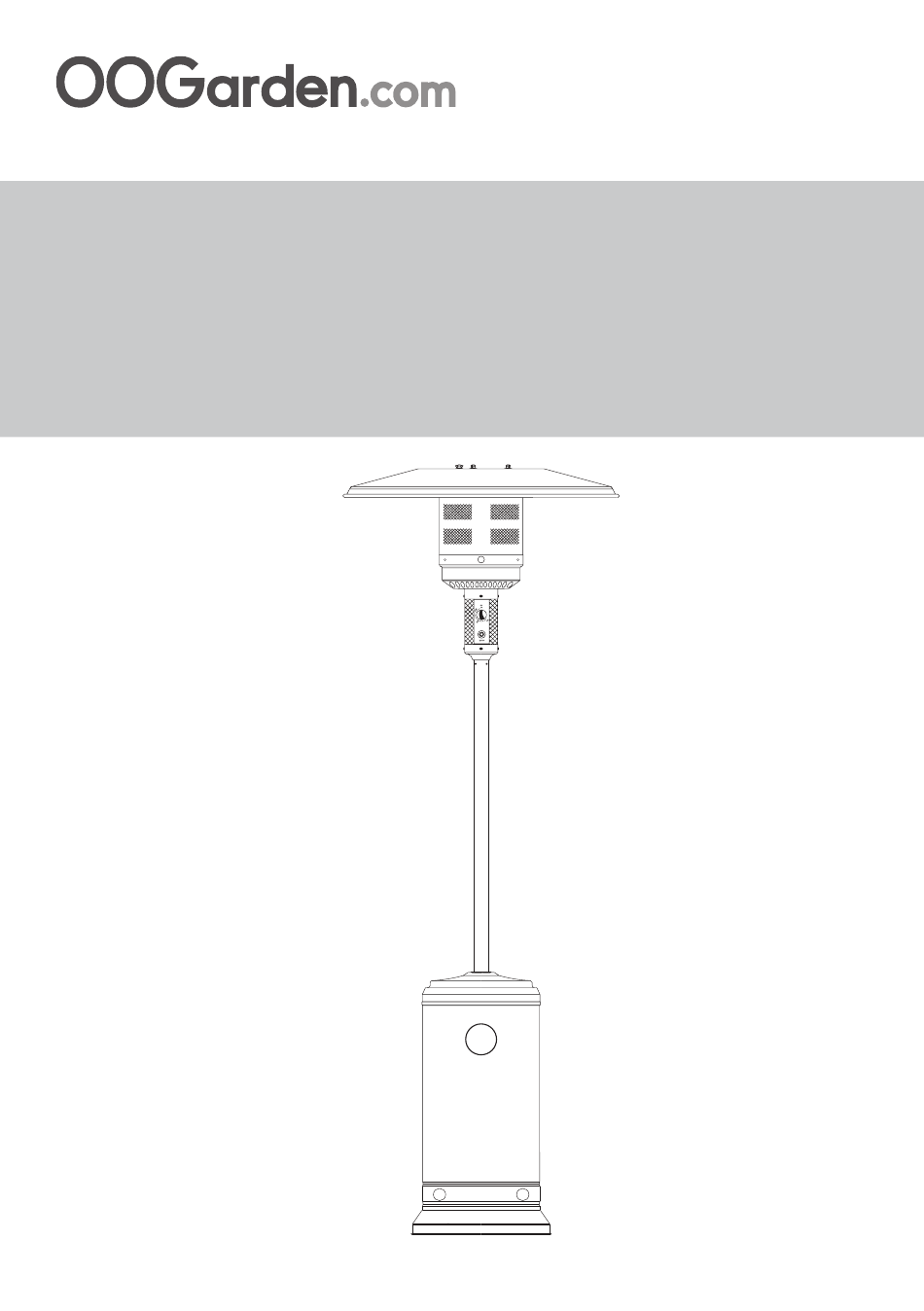

- Seite 1 Gasheizstrahler 13 kw 0201-0010 / 0201-0011 / 0201-0012 / 0201-0014 IM_0201-0010--11--12--14_V01-040221...
-
Seite 2: Eg-Konformitätserklärung
Bei einer nicht mit uns abges mmten Änderung der Maschine verliert diese Erklärung ihre Gü gkeit. Produkt : Heizpilz Typ : HSS-A OOGarden Ar el-Nr. : 0201-0010, 0201-0011, 0201-0012 und 0201-0014 Serien nummer : HSS-ADE 2019.0001 bis HSS-ADE 2019.xxxxx Einschlägige EG-Richtlinien... -
Seite 3: Übertragen Sie Die Seriennummer In Den Untenstehenden Rahmen
Seriennummer Übertragen Sie die Seriennummer in den untenstehenden Rahmen: SERIENNUMMER Modell: 0201-0010, 0201-0011, 0201-0012, 0201-0014 Produktbezeichnung: Heizpilz AT, CH, DE Bestimmungsländer: Gaskategorie: 3B/P(50) Gastyp: Butan, Propan oder Flüssiggasgemisch Gasdruck: 50 mbar Ausgangsdruck am 50 mbar Gasdruckregler : Gesamtwärmeaufnahme: (QN) 13 kW (945 g/Std) 1.7 mm für Hauptbrenner... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis EINFÜHRUNG ........................2 I. Übernahme der maschine ............3 1. Sicherheitsvorschriften und umwelt ..........3 2. Produktbeschreibung ..............5 3. Montageanweisung ................ 5 II. Bedienung und wartung ............11 1. Anwendungshinweise ..............11 2. Pflege und wartung ................ 12 III. Technische unterstützung ............13 1. -
Seite 5: Einführung
EINFÜHRUNG Dieses Gerät mit der Bezeichnung Gasheizstrahler, wurde entwickelt, um für Terrassen eine Zusatzheizquelle im Rahmen einer privaten Nutzung darzustellen. Dieses Gerät ist nicht für eine professionelle Anwendung zugelassen. Die Heizung wird durch das Verbrennen von Gas gewährleistet. Die mittels eines Reflektors bereitgestellte Flammenstrahlung, bewirkt eine kreisförmige Heizleistung ganz um den Heizstrahler herum. -
Seite 6: Übernahme Der Maschine
I. ÜBERNAHME DER MASCHINE 1. SICHERHEITSVORSCHRIFTEN UND UMWELT DIE NICHT-BEACHTUNG DER HINWEISE DIESES HANDBUCHS KANN SCHWERE VERLETZUNGEN UND/ ODER EINE BESCHÄDIGUNG DES GERÄTES ZUR FOLGE HABEN. Zum besseren Verständnis der Sicherheitsvorschriften werden in diesem Handbuch folgende Symbole verwendet: Dieses Symbol „WARNHINWEIS“ macht auf Vorgänge oder Verhaltensweisen aufmerksam, die eine gefährliche Situation hervorrufen können, bzw. - Seite 7 • Die Position Gerätes nicht während des Betriebes verändern, • Den Gashahn der Flasche zudrehen, bevor Sie das Gerät bewegen, • Der elastische Schlauch ist in den angegebenen Abständen auszutauschen, • Verwenden Sie nur Gas- und Flaschensorten, die vom Hersteller angegeben sind, •...
-
Seite 8: Produktbeschreibung
UMWELTSCHUTZ • Dieses Gerät wurde in einer Verpackung angeliefert, die zu dessen Schutz während des Transports dient. Entsorgen Sie die Verpackung nicht, bevor Sie sich von der einwandfreien Funktionsweise des Gerätes überzeugt, und sich vergewissert haben, dass kein Zubehörteil darin zurückgelassen wurde. Entsorgen Sie die Verpackung oder bringen Sie sie in ein Recycling-Center, •... - Seite 9 ENTNAHME DES GASHEIZBRENNERS AUS DEM KARTON Dieses Gerät muss vor seiner Anwendung zusammengebaut werden. Nehmen Sie die Geräteteile aus dem Karton und prüfen Sie die Verpackung sorgfältig, damit keine Teile verloren gehen. Vergewissern Sie sich, dass sich das Produkt komplett ist uns sich in einem einwandfreien Zustand befindet. Wenn das Produkt beschädigt ist, verwenden Sie es nicht, da sein Betrieb gefährlich sein kann.
-
Seite 10: Zusammenbau
ZUSAMMENBAU 1. Stellen Sie die 3 Metall-Haltestangen (G) auf den Sockel, wie aus der Abbildung ersichtlich. Befestigen Sie die Stangen am Sockel mit den 3 Schrauben M8 x 16 mm (BB). Montieren sie die Radeinheit (I) auf den Sockel (H) mit Hilfe der beiden Schrauben und Muttern (BB und AA). - Seite 11 5. Vergewissern Sie sich, dass die Befestigungen von Mast und Brenner korrekt durchgeführt wurden, und dass Schrauben und Muttern fest angezogen sind. Fügen Sie die 3 Schrauben Ø 8 mm (FF) und die 6 Scheiben am Kopf hinzu (GG). Muttern 6.
- Seite 12 GASANSCHLUSS DRUCKMINDERVENTILE • Verwenden Sie ausschließlich ein mit NF bezeichnetes Druckminderventil: Butan 28 mbar oder Propan 37 mbar, in Übereinstimmung mit der europäischen Norm EN 12864. Dieses Gerät darf niemals ohne Druckminderventil benutzt werden. SCHLAUCH Verwenden Sie einen Anschlussschlauch gemäß der Norm EN16436 : 2014. - Die Länge des Schlauches darf 1,5 Meter nicht überschreiten.
- Seite 13 - Das Gerät nicht an das interne Gas-System eines Wohnmobils oder Wohnwagens anschließen, - Den Anschluss der Gasflasche immer abtrennen, wenn das Gerät nicht benutzt wird, - Das Anschließen des Druckminderventils muss gemäß den mit diesem Ventil gelieferten Anweisungen erfolgen, - Die Gasdüsen dürfen nur vom Hersteller eingebaut und ausgetauscht werden.
-
Seite 14: Bedienung Und Wartung
II. BEDIENUNG UND WARTUNG 1. ANWENDUNGSHINWEISE Stellen Sie vor jeder Inbetriebnahme sicher, dass das Glasrohr keine Risse oder Bruchstellen aufweist. Aufstellort Ihres Gasheizstrahlers • Stellen Sie Ihren Heizstrahler an einem belüfteten Ort auf einen festen und flachen Untergrund, • Sie müssen dabei an den Seiten und oben einen Abstand von mindestens 1 zu jeglicher Fläche einhalten, •... -
Seite 15: Pflege Und Wartung
ABSCHALTEN DES GASHEIZSTRAHLERS 1. Drehen Sie den Einstell-Drehschalter in die Position „Pilot“, 2. Drücken und drehen Sie den Drehschalter dann in die Position „Off“, 3. Schließen Sie das Druckminderventil. 2. PFLEGE UND WARTUNG NACH DER ANWENDUNG – REINIGUNG • Vor jeder Reinigung oder Wartung schalten Sie den Gasheizstrahler aus und warten Sie die Abkühlung desselben ab, •... -
Seite 16: Technische Unterstützung
III. TECHNISCHE UNTERSTÜTZUNG 1. PROBLEME - LÖSUNGEN PROBLEME MÖGLICHE URSACHEN LÖSUNGEN Das Druckminderventil ist Öffnen Sie das Druckminderventil geschlossen Die Gasflasche ist leer Tauschen Sie die Gasflasche aus 1. Die Flamme geht nicht an Es befindet sich Luft im Lassen Sie die Luft entweichen und Kreislauf wiederholen Sie den Zünd-Vorgang Es gibt Verschmutzungen... -
Seite 17: After Sales Service Und Garantien
2. AFTER SALES SERVICE UND GARANTIEN Bei technischen Problemen und zum Besorgen von Ersatzteilen können Sie sich an unseren Kundendienst wie folgt wenden: After Sales Service OOGarden : • Per Email: after-sales-service.deutschland@oogarden.com oder mittels Eingabeformular auf unserer WEB-Seite www.oogarden.de • Per Post: OOGarden Deutschland GmbH Hans-Dietrich-Genscher-Straße 2... -
Seite 18: Technische Daten
3. TECHNISCHE DATEN Explosionszeichnung des Produktes mit Nummerierung der Teile IM_0201-0010--11--12--14_V01-040221... - Seite 19 TECHNISCHE DATEN Modell: 0201-0010, 0201-0011, 0201-0012, 0201-0014 Verkaufsname GASHEIZSTRAHLER Bestimmungsland AT, CH, DE Gaskategorie I3B/P(50) Art des Gases Butan, propan oder eine Mischung aus beiden Gasdruck 50 mbar Druck am Ausgang des Reglers 50 mbar Gesamtwärme - Zufuhr (Hs) : (Qn) 13 kW (945 g/Std) Düsengrösse...
- Seite 20 Gasheizstrahler 13 kw Modell-Nr. : HSS-A Referenz OOGarden 0201-0010 / 0201-0011 0201-0012 / 0201-0014 Publikations-Nr. MU-FRDE.0201-0010 / 0201-0011 / 0201-0012 / 0201-0014 Revision A, Datum : 12. April 2019 Übersetzung der Originalbetriebsanleitung Seriennummer: HSS-ADE 2019.0001 bis HSS-ADE 2019.xxxx CE Konformitätserklärung zur europäischen Richtlinie 2009/142/EC...
