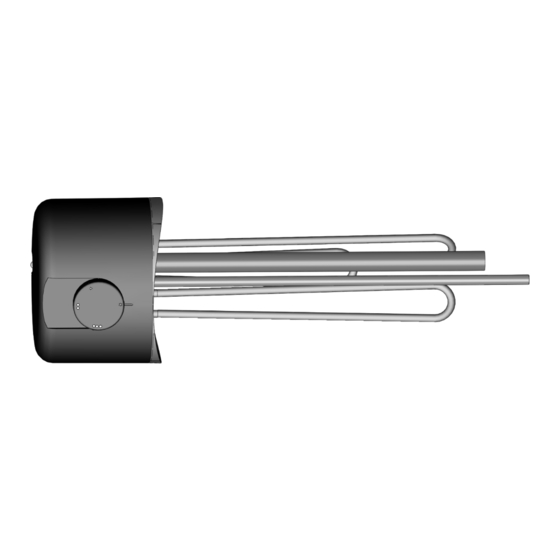

Austria Email REU Montageanleitung Und Bedienungsanleitung
Verwandte Anleitungen für Austria Email REU
Inhaltszusammenfassung für Austria Email REU

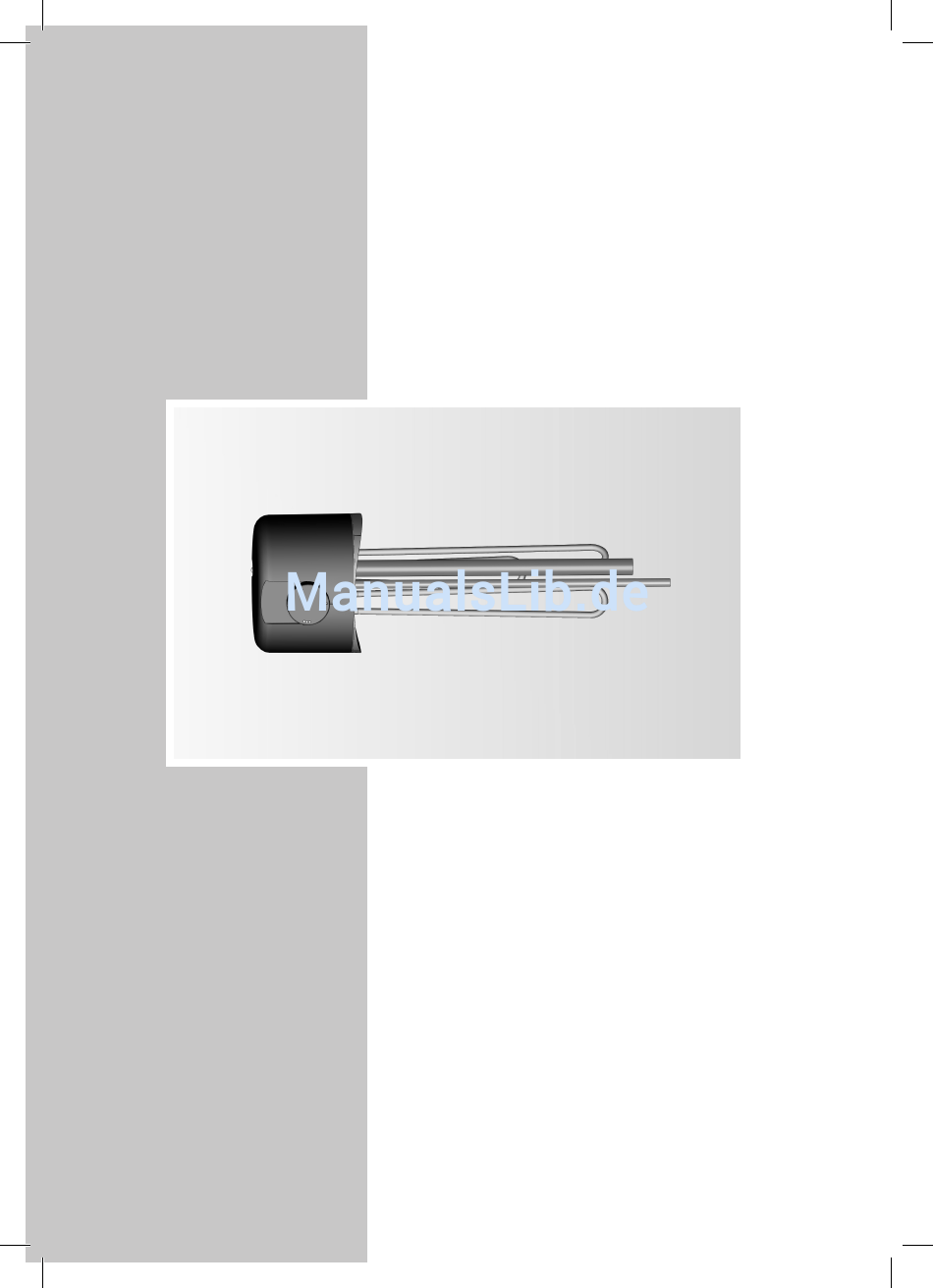

- Seite 1 BEDIENUNGS- UND MONTAGEANLEITUNG Elektro- Einbauheizungen Typenreihe R Bitte um Weitergabe an den Benutzer! Druckfehler und Technische Änderungen vorbehalten. Id-Nr.: 182568-10 • 102014 • de...
- Seite 2 Einbauheizung REU - RDU - RDW - RSW - RUL Sehr geehrter Kunde! Die Elektro-Einbauheizungen werden nach den geltenden Vorschriften erzeugt und sind ÖVE- bzw. VDE- sicherheitsgeprüft. Installation und erste Inbetriebnahme dürfen nur von einer konzessionierten Installationsfirma gemäß dieser Anleitung durchgeführt werden.
-
Seite 3: Inhaltsverzeichnis
Einbauheizung REU - RDU - RDW - RSW - RUL Inhaltsverzeichnis ..........Seite 1. Funktion .................... 4 2. Energiesparen ................... 4 3. Bedienung und Temperatureinstellung..........4 4. Betriebsvoraussetzungen ..............4 5. Montage- und Einbauhinweise ............5 5.1 Allgemeine Einbau- und Sicherheitshinweise ......5 5.2 Aufbauskizzen ................ -
Seite 4: Funktion
Einbauheizung REU - RDU - RDW - RSW - RUL 1. Funktion Die Elektro-Einbauheizungen der Typenreihe R sind als Hauptheizung für elektrisch beheizte Warmwasserbereiter wartungs- und pflegefrei. Nur bei stark kalkhaltigem Wasser ist es eventuell notwendig, in gewissen Zeitabständen die Heizkörper vom Kesselstein zu befreien. -
Seite 5: Montage-, Einbau- Und Sicherheitshinweise
Einbauheizung REU - RDU - RDW - RSW - RUL Neben den gesetzlich anerkannten nationalen Vorschriften (ÖVE, VDE, ÖNORM bzw. DIN usw.) sind auch die Anschlussbedingungen der örtlichen Elektrizitäts- und Wasserwerke sowie die Montage- und Bedienungsanleitung einzuhalten. Bei stark kalkhaltigem Wasser empfehlen wir die Vorschaltung eines handelsüblichen Entkalkungs- gerätes. - Seite 6 Einbauheizung REU - RDU - RDW - RSW - RUL Senkrechter Einbau von unten Nur bei den Typen REU 1-..., RDU 1-... zulässig Waagrechter Einbau in liegende Behälter Id.Nr.: 182568-10...
-
Seite 7: Aufbauskizzen
Einbauheizung REU - RDU - RDW - RSW - RUL Die Flanschzarge darf nicht länger als max. 130 mm sein, damit Temperaturfühler und Heizkörper noch ausreichend in den Kessel hineinragen. Die Einbauheizung ist im Kessel möglichst weit unten einzubauen, um den ganzen Kesselinhalt gleichmäßig zu erwärmen. - Seite 8 Einbauheizung REU - RDU - RDW - RSW - RUL Type RDW, RSW 2 - Passende Kesselflansche: für alle Typen für alle Typen Zwischenflansch R…18…(180 Ø) R…2…(240 Ø) Type ZF 240-12 12 Loch 240 Ø, 12 Loch Id.Nr.: 182568-10...
-
Seite 9: Montage Der Einbauheizung
Einbauheizung REU - RDU - RDW - RSW - RUL 5.3 Montage der Einbauheizung Neben den gesetzlich anerkannten Vorschriften sind die Anschlussbedingungen der ört lichen Elektri- zitäts- und Wasserwerke einzuhalten. 1. Schutzkappe, Pos. 1, entfernen. 2. Heizflansch, Pos. 2, mit Dichtung, Pos. 3, in den Kessel einbauen. -
Seite 10: Wasseranschluss Des Behälters
Einbauheizung REU - RDU - RDW - RSW - RUL 5.5 Wasseranschluss des Behälters Die Montage-, Anschluss- und Benützungsanleitung des Warmwasserbereiters (-kessels) sind unbedingt einzuhalten, ebenso die ÖNORM B2531 T1 bzw. DIN 1988. Druckfester Anschluss Bei Verwendung von ungeeigneten oder nicht funktionsfähigen Speicheranschlussarmaturen sowie Überschreitung des angegebenen Betriebsdruckes wird jede Garantie abgelehnt. -
Seite 11: Inbetriebnahme
Einbauheizung REU - RDU - RDW - RSW - RUL Die Technischen Anschlussbedingungen (TAB) des zuständigen Energie- Versorgungsunternehmen müssen unbedingt beachtet werden. Vor den Stromkreis ist ein Fehlerstromschutzschalter mit Auslösestrom I ≤30mA zu schalten. n Das Gerät darf nur an festverlegte Leitungen angeschlossen werden. -
Seite 12: Kontrolle, Wartung, Pflege
Einbauheizung REU - RDU - RDW - RSW - RUL 6. Kontrolle, Wartung, Pflege Bei stark kalkhaltigem Wasser ist die Entfernung des sich im Speicherinnenkessel bildenden Kesselsteines sowie des frei abgelagerten Kalkes nach ein bis zwei Betriebsjahren durch einen Fachmann erforderlich. Die Reinigung erfolgt durch die Flanschöffnung – Einbauheizung ausbauen, Speicher reinigen, bei der Montage des Heizflansches ist eine neue Dichtung zu verwenden. -
Seite 13: Technische Daten
Einbauheizung REU - RDU - RDW - RSW - RUL 8. Technische Daten Elektro- Einbauheizungen Flanschdurchmesser 180 mm (REU 18, RDU 18, RSW 18, RUL 18) – spritzwassersichere Ausführung. Flanschdurchmesser 240 mm (RDW 2, RSW 2) – tropfwassersichere Ausführung. Höhe der Schutzkap- pe: 150 mm Einstellbereich des Temperaturwählers: stufenlos einstellbar von 40 °C bis ca. -
Seite 14: Garantie, Gewährleistung Und Produkthaftung
Einbauheizung REU - RDU - RDW - RSW - RUL Garantie, Gewährleistung und Produkthaftung Die Gewährleistung erfolgt gemäß den gesetzlichen Bestimmungen der Republik Österreich sowie der EU. Voraussetzung für die Erbringung von Garantieleistungen durch den Produzenten (im folgenden Prod. genannt) ist die Vorlage der bezahl- ten Rechnung für den Ankauf des Gerätes, für welches die Garantieleistung in Anspruch genommen wird, wobei die Identität des Gerätes... - Seite 15 Einbauheizung REU - RDU - RDW - RSW - RUL 11. Leistungen, die nicht im Rahmen dieser Garantiebedingungen erbracht werden, werden verrechnet. 12. Voraussetzung für die Einbringung von Garantieleistungen durch den Prod. ist, dass das Gerät einerseits beim Prod. zur Gänze bezahlt ist und andererseits, dass der Anspruchswerber sämtlichen Verpflichtungen seinem Verkäufer gegenüber voll und ganz nachgekommen ist.
-
