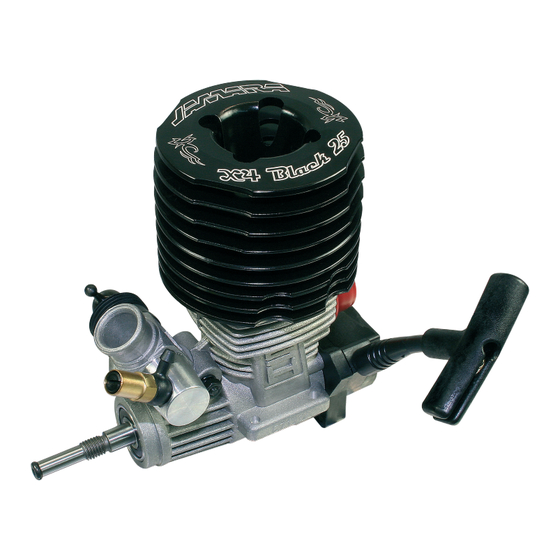

SH 25.X4-Black
DE - Gebrauchsanleitung
GB - Instruction
Technische Daten:
Hubraum
4,02 ccm
Bohrung
17,50 mm
Hub
16,75 mm
U/min.
28.000
Leistung
2,8 PS
Kanäle
5
Vergaser
2 Nadel
Venturieinsatz
Nein
Welle
SG
Gewicht
384 g
DE
GB
Art.-Nr. | Ord. No. 11 1711
Technical data:
Displacement
Bore
Lifting
Rpm
Power
Channel
Carborator
Insert
Crankshaft
Weight
4,02 ccm
17,50 mm
16,75 mm
28.000
2,8 PS
5
2 Needle
No
SG
384 g
Werbung
Verwandte Anleitungen für Jamara SH 25.X4-Black
Inhaltszusammenfassung für Jamara SH 25.X4-Black
- Seite 1 SH 25.X4-Black DE - Gebrauchsanleitung Art.-Nr. | Ord. No. 11 1711 GB - Instruction Technische Daten: Technical data: Hubraum 4,02 ccm Displacement 4,02 ccm Bohrung 17,50 mm Bore 17,50 mm 16,75 mm Lifting 16,75 mm U/min. 28.000 28.000 Leistung 2,8 PS...
- Seite 2 => Wärmewert 4- 6, Empfehlung bei 20- 25% Nitroanteil ACHTUNG: Gilt nur für Glühkerzen aus dem Hause Jamara (Jamara, Magnum, Rossi, SH) Wärmeangaben anderer Hersteller können davon ab- weichen! Die genaue Justierung des Zündzeitpunkts und somit die Kerzenwahl erfolgt dann gemäß der Faustformel für Nitroanteil und Außentemperatur.
- Seite 3 4 - 6, recommended at 20 - 25% nitro content NOTE: Applies only to glow plugs from our range (Jamara, Magnum, Rossi, SH). Other manufacturer may vary! The exact adjustment of the ignition timing and glow plug choice has to be determined by trying different settings.
-
Seite 4: Ersatzteilliste Motor
Ersatzteilliste Motor... - Seite 5 Best.Nr.: Beschreibung 127802 Zylinderkopfdichtung 127803 Brennraumeinsatz 127804 Laufgarnitur 127805 Kurbelgehäuse 127806 Kolbenbolzen 127810 Kurbelwelle 127811 Kugellager hinten 127875 Zylinderkopf 128005 Kolbenbolzensicherungsring 128009 Vergaser 128010 O-Ringe Vergaser 128011 Spannkonus 128012 Vergaserspannbolzen 128013 Mutter für Spannbolzen 128014 Federring für Spannbolzen 128015 Kugellager vorn 128028 Drosselküken 128029...
-
Seite 6: Engine Spare Parts
Engine spare parts... - Seite 7 Best.Nr.: Beschreibung 127802 Cylinder head gasket 127803 Combustion chamber 127804 Cylinder piston set 127805 Crank case 127806 Wrist pin 127810 Crank shaft 127811 Ball bearing set rear 127875 Cylinder 128005 Wrist pin clips 128009 Carburettor 128010 O ring for carburettor 128011 Cone 128012...
- Seite 8 Copyright JAMARA e.K. 2015 Copyright JAMARA e.K. 2015 Copying or reproduction in whole or part, Kopie und Nachdruck, auch auszugsweise, only with the expressed permission of JAMARA e.K. nur mit Genehmigung von JAMARA e. K. Gutschein Coupon Fordern Sie noch Heute den aktuellen Hauptkatalog mit Order the current catalogue with our complete unserem gesamten Warensortiment an.
