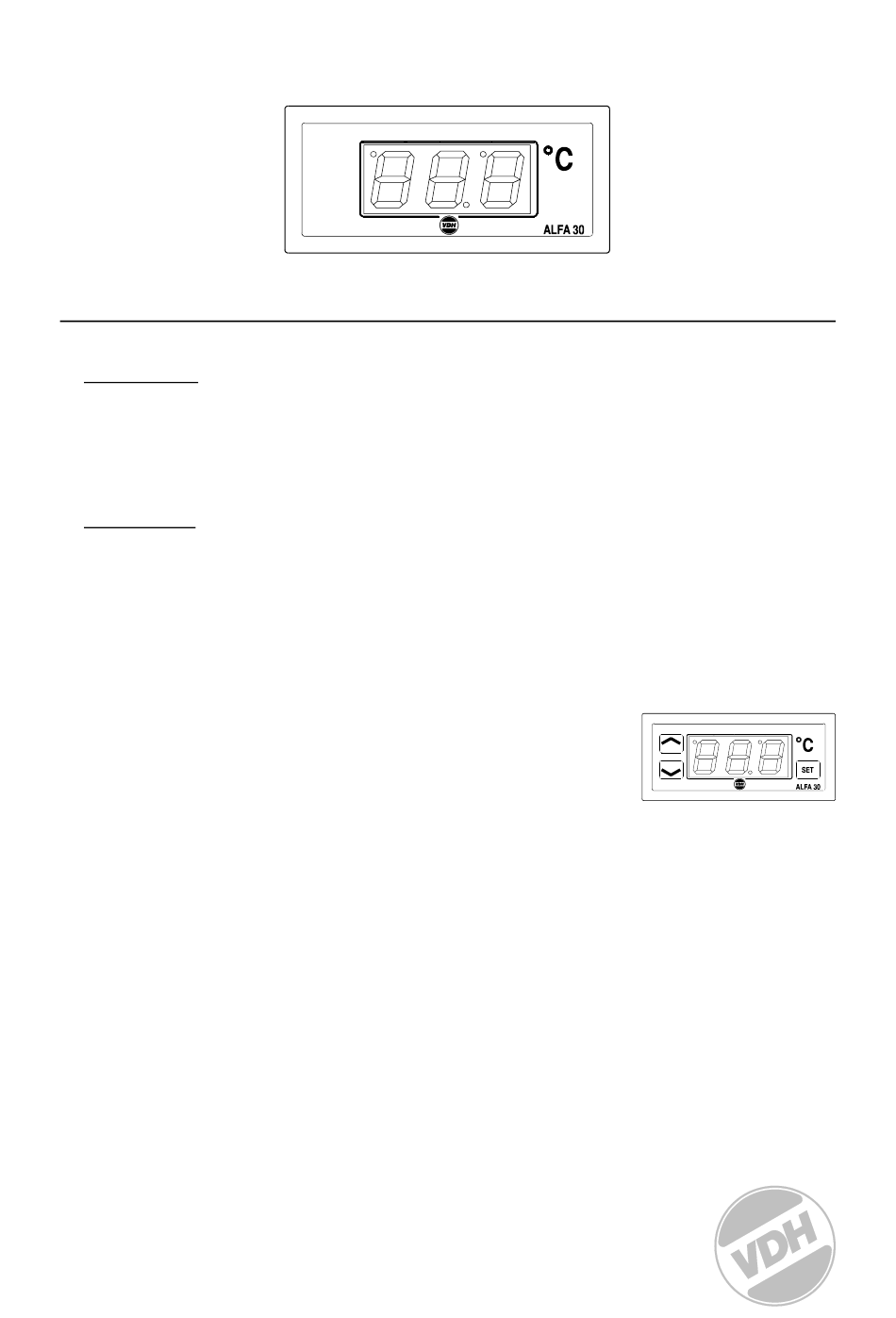

Gebrauchsanweisung ALFA 30DP
VDH doc. 970626
Software: ALFA 30DP
* Installieren.
An der Oberseite des ALFA 30DP steht beschrieben, wie Fühler, und Netzspannung
angeschlossen werden.
Wird der ALFA 30DP mit Spannung versorgt, durchläuft er zuerst ein Selbsttestprogramm. Im
Anschluss daran erscheint der gemessene Temperaturwert im Display.
* Bedienung.
Der ALFA 30DP hat normal Betrieb keine Bedienungstasten nötig. Nur zur Fühler Nachjustierung
hat der ALFA 30DP drei versteckte Drucktasten auf der Frontseite. Diese Tasten sind:
SET
UP
DOWN
Dieser Drucktasten findet mann am folgenden Platz auf der Front:
SET
UP
DOWN
Thermometer.
Version: v1.0
File: DO970626.WP8
- anschauen / verändern von eingestellten Werten.
- anheben von eingestellten Werten.
- absenken von eingestellten Werten.
- Rechts unten zum Display.
- Links oben zum Display.
- Links unten zum Display.
1
Datum: 18-08-1995
Bereich: -10/+40°C pro 0,1°C
