VDH ALFA 802 Gebrauchsanweisung

Gebrauchsanweisung ALFA 802
VDH doc. 990815
Software: ALFA802
* Installation.
An der Oberseite des ALFA 802 steht beschrieben, wie den Eingangskontakt, Netz-spannung und
Relais angeschlossen werden.
Wird der ALFA 802 mit Spannung versorgt, durchläuft er zuerst ein Selbsttestprogramm. Im
Anschluss daran erscheint die eingestellte Zeit im Display. Wird das Relais aktiviert, leuchtet die
LED 'on' im Display auf.
* Bedienung.

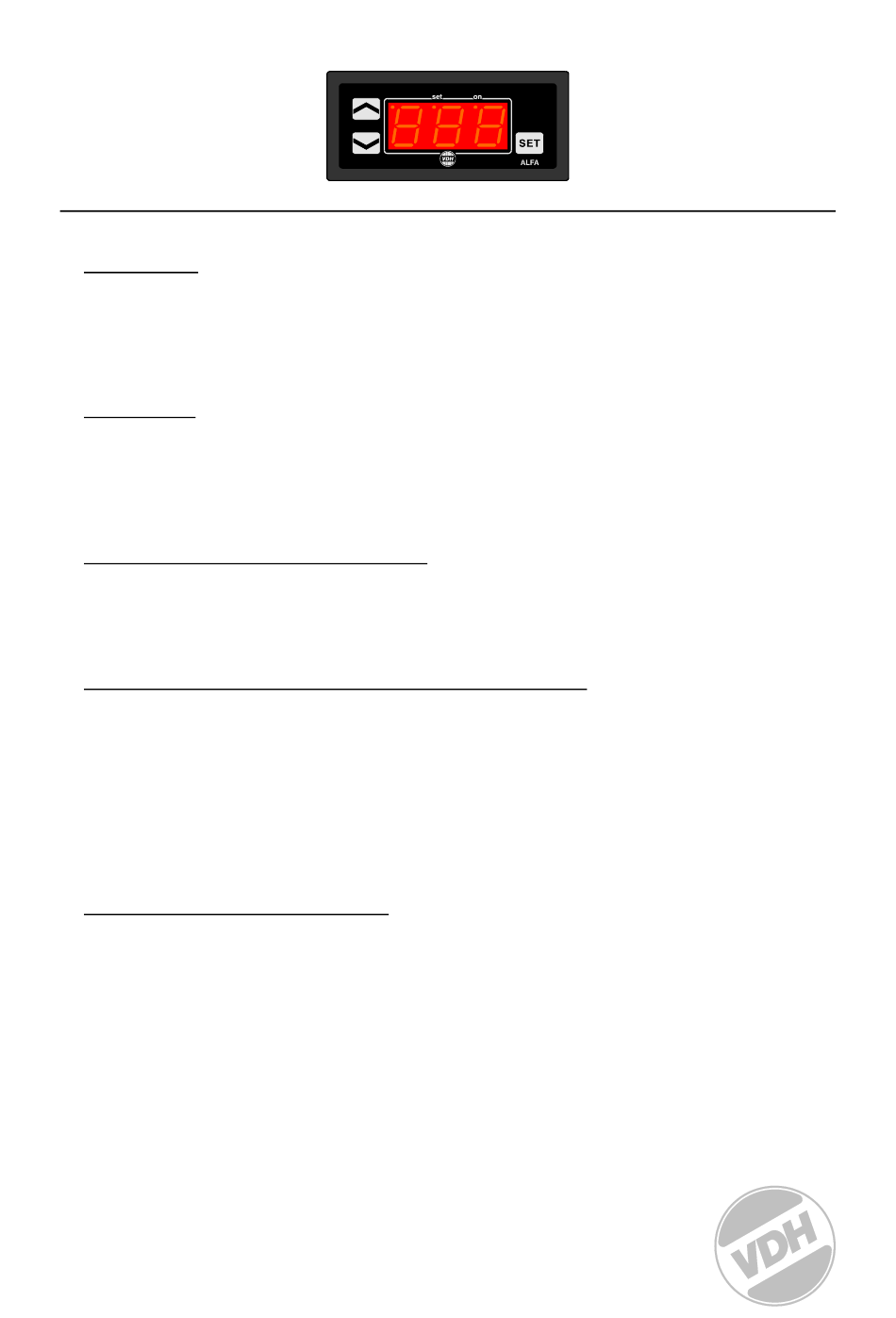

Die Bedienung des ALFA 802 Timer-Unit erfolgt über drei Drucktasten auf der Frontseite. Diese
Tasten sind:
SET - Anschauen / verändern von eingestellten Werten.
UP - Start / anheben von eingestellten Werten (RAUF).
DOWN - Stop / absenken von eingestellten Werten (RUNTER).
* Verändern der aktuellen Ablaufzeit.
Drücke die SET-Taste, die SET-LED blinkt. Lasse die SET-Taste los. Durch erneutes Drücken der
SET-Taste bei gleichzeitigem Drücken der RAUF- oder RUNTER-Taste, kann die aktuelle Zeit
verändert werden. Einige Sekunden nach Loslassen der Tasten, erlischt die SET-LED wieder und
der ALFA 802 gibt die eingestellte Zeit im Display wieder.
* Starten, Stoppen und Wartestand des Ablauftimers.
Drücke die RAUF-Taste um den Ablauftimer zu starten. Die ON-LED leuchtet auf und das Relais
schaltet durch. Während der Laufzeit des Ablauftimers, kann das Relais in Wartestellung gesetzt
werden durch Drücken der RUNTER-Taste. Hierbei fällt das Relais ab wenn Parameter 03 = 0 ist
oder bleibt in Funktion wenn Parameter 03 = 1 ist. Während der Wartezeit blinkt die ON-LED und
die Restlaufzeit bleibt stehen im Display. Um den Ablauftimer wieder laufen zu lassen, muss die
RAUF-Taste gedrückt werden. Wird jedoch die RUNTER-Taste gedrückt (bereits zum zweiten
Mal), dann stoppt der Ablauftimer, für 5 Sekunden wird "000" im Display angezeigt und die ON-
LED erlischt. Der Timer stoppt völlig. Nach 5 Sekunden erscheint im Display die eingestellte Zeit
und der Ablauftimer ist bereit für den nächsten Start.
* Einstellung interner Parameter.
Neben der Zeiteinstellung können noch andere Parameter eingestellt werden wie Zeiteinheit,
Status des Eingangskontaktes, Wartestand Status und Display Funktion.
Drückt man die RUNTER-Taste länger als 10 Sekunden kommt man in das interne
Programmiermenü. Im linken Display beginnt das obere und untere Segment zu blinken. Mit Hilfe
der RAUF- und RUNTER-Tasten kann das gewünschte Parameter angewählt werden (Siehe
Tabelle Parameter). Hat man den gewünschte Parameter angewählt, kann durch Drücken der
SET-Taste der Wert abgelesen werden. Drückt man nun gleichzeitig mit der SET-Taste die
RAUF- oder RUNTER-Taste kann man den Wert verändern. Wird 20 Sekunden keine Taste
gedrückt, springt der ALFA 802 in den Ausgangszustand zurück.
Ablauf Timer-Unit
Version: v1.2
File: DO990815.WP8
1
Datum: 20-09-2001
Bereich: 0-999
