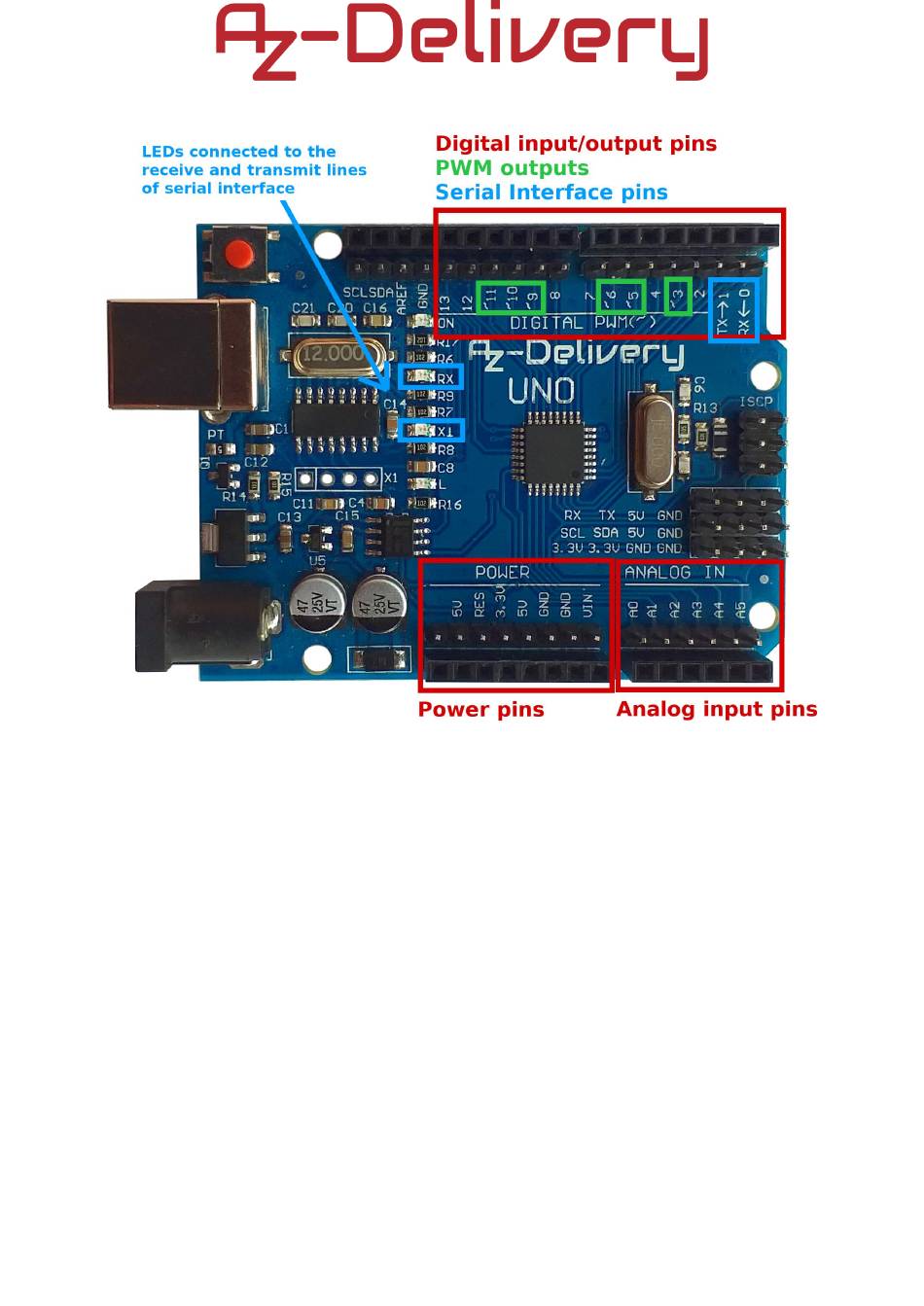

Der Uno ist so aufgebaut, dass digitale Ein-/Ausgangspins von analogen
Eingangspins getrennt gruppiert werden. Es gibt also 6 analoge
Eingangspins und getrennte 14 digitale Ein-/Ausgangspins. 6 von 14
digitalen
Ein-/Ausgangspins
können
als
PWM-Ausgänge
(Pulsweitenmodulation) verwendet werden. Diese Pins sind mit dem
Tildezeichen "~" gekennzeichnet (D3, D5, D6, D9, D10 und D11).
Die digitalen Ein-/Ausgangspins 0 und 1 sind mit den Empfangs- und
Sendeleitungen
der
seriellen
USART-Schnittstelle
verbunden.
Wir
empfehlen daher, diese digitalen I/O-Pins niemals als digitale Ein- oder
Ausgänge zu verwenden, da die serielle Schnittstelle jedes Mal verwendet
