Inhaltszusammenfassung für monstertronic MTE6AC
- Seite 1 Monstertronic.org Bedienungsanleitung Monstertronic E-04 Lader Art.Nr. E-04 www.monstertronic.org...
-
Seite 2: Inhaltsverzeichnis
12. Impressum 1. Einführung Danke, dass Sie sich für ein Produkt von Monstertronic entschieden haben. Sie haben somit die richtige Entscheidung in Sachen Produktqualität und Ersatzteilversorgung getroffen. Alle unsere Produkte werden sorgfältig auf Vollständigkeit und Funktion geprüft. Unsere Produkte entsprechen den in der EU und Deutschland geforderten Normen und Richtlinien. -
Seite 3: Allgemeine Sicherheitshinweise
Monstertronic.org 2. Sicherheitshinweise 2.1. Allgemeine Sicherheitshinweise Dieses Ladegerät ist nicht für Kinder unter 3 Jahren/36 Monaten geeignet, es enthält verschluckbare Kleinteile Empfohlen für Kinder ab 14 Jahren Trennen Sie das Ladegerät nach Benutzung vom Stromnetz Laden Sie Ihre Akkus niemals unbeaufsichtigt Bewahren Sie die Bedienungsanleitung auf und lesen Sie diese vor Gebrauch des Ladegerätes... -
Seite 4: Das Ladegerät / Lademodi

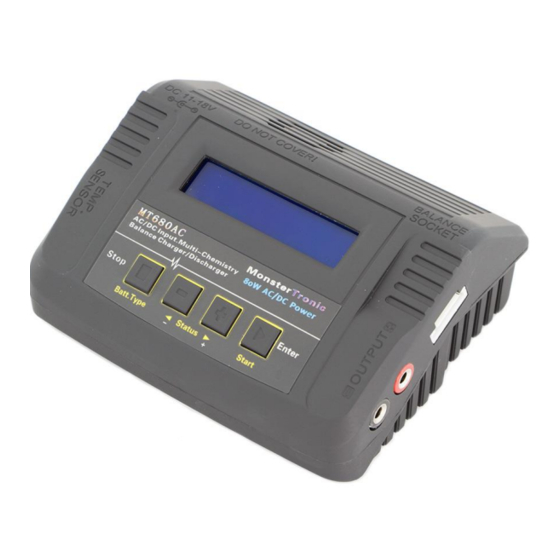

Monstertronic.org 4. Das Ladegerät 4.1. Anschluß Netzanschluss Der Netzanschluss befindet sich auf der linken Gehäuseseite. Verwenden Sie ausschließlich das mitgelieferte Kabel oder eines mit gleicher Spezifikation. Stellen Sie vor dem Einstecken in die Steckdose sicher dass das Kabel frei von Beschädigungen ist und der Stecker im Ladegerät fest sitzt. -
Seite 5: Einstellung Der Akkuparameter / Start Des Ladevorgangs
Monstertronic.org 4.2. Ladeprogramm Lithium-Akkus (LiPo, LiIon, LiFe) Dieses Ladeprogramm ist nur für Akkus mit Lithium Technik geeignet. Es stehen folgende Lademodi zur Verfügung: LiXX CHARGE: Lademodus ohne Balancer LiXX BALANCE: Lademodus mit Balancer (empfohlen) LiXX FASTCHARGE: Schnellladefunktion (lädt schneller jedoch nur ca. 90% der Kapazität) LiXX STORAGE: Lädt den Akku partiell auf zum lagern... -
Seite 6: Beenden Des Ladevorgangs
Monstertronic.org 4.2.3. Beenden des Ladevorgangs Das Ladegerät schaltet automatisch ab wenn der Akku vollständig geladen ist oder die maximale Ladezeit überschritten wird. Soll der Ladevorgang vorzeitig abgebrochen werden muss vor dem Abziehen des Akkus der STOP Button betätigt werden. Nehmen Sie das Ladegerät vom Stromnetz wenn Sie es nicht mehr benötigen. -
Seite 7: Grundeinstellungen User-Set
Monstertronic.org 4.4. Ladeprogramm Pb Dieses Ladeprogramm ist nur für Blei-Akkus geeignet Es stehen folgende Lademodi zur Verfügung CHARGE: Lademodus DISCHARGE: Entlademodus Alle weiteren Einstellungen sind analog zum Laden von NiCd/NiMh Akkus 4.5. Grundeinstellungen USER-SET Im Setup-Menu können nahezu alle Einstellungen des Ladegerätes verändert wird. Die Werte sind alle bereits voreingestellt und müssen nicht überarbeitet werden. - Seite 8 Monstertronic.org Anzeige Ursache Lösung REVERSE POLARITY Plus und Minus sind verpolt Trennen Sie die Verbindung angeschlossen und prüfen Sie die Polarität CONNECTION BREAK Die Verbindung zwischen Ladegerät und Überprüfen Sie die Akku wurde unterbrochen Verbindung und starten Sie den Vorgang erneut...
-
Seite 9: Konformitätserklärung
Sie sich an den Kundenservice 5. Konformitätserklärung Hiermit erklärt die Fa. Monstertronic, dass das Modell, den einschlägigen Richtlinien und Normen entspricht und die Serie entsprechend gefertigt wird. (WEEE) Elektro- und Elektronikalt-/Schrottgeräte 2002/96/EG Zur Konformität wenden Sie sich bitte an Monstertronic, Xu-Yang, Fan, Bismarckallee 10 , 14193 Berlin http://monstertronic.org/Website/index.php/kontakt-service... -
Seite 10: Gewährleistung
Altbatterien vorgenannter Art können Sie daher entweder ausreichend frankiert an uns zurücksenden oder sie direkt an unserem Versandlager unter der folgenden Adresse unentgeltlich abgeben: Monstertronic, Bismarckallee 10 , 14193 Berlin 2. Bedeutung der Batteriesymbole Batterien sind mit dem Symbol einer durchgekreuzten Mülltonne (s. u.) gekennzeichnet. Dieses Symbol weist darauf hin, dass Batterien nicht in den Hausmüll gegeben werden dürfen. -
Seite 11: Entsorgung
Elektroaltgeräteverordnung Elektroartikel gehören nicht in den Hausmüll. Sie können Ihre alten, gebrauchten Elektroartikel unentgeltlich bei den öffentlichen Sammelstellen Ihrer Gemeinde abgeben. Gemäß der EAR Verordnung ist Monstertronic registrierter Hersteller mit der WEEE-REG.-Nr DE59943395 10. Sicherheitshinweise Setzen Sie Ihre Lithium-Polymer-Zellen erst ein, wenn Sie alle Sicherheitshinweise/-Vorschriften gelesen und vollständig verstanden haben. -
Seite 12: Kurzschlüsse Vermeiden
Monstertronic.org 10.1. Lagerung Lithium-Polymer niemals ins Wasser werfen oder Feuchtigkeit aussetzen. Auch dürfen diese nicht in der Nähe von Feuer, warmen und/oder heißen Orten, in der Sonne bzw. in der Nähe von brennbaren Materialien gelagert werden. Zellen die sich auf mehr als 60 Grad Celsius erhitzen, können sich selbst zerstören oder anfangen zu brennen. -
Seite 13: Hinweise Zur Technik
Monstertronic.org Verwenden Sie einen LiPo-Akku niemals zusammen mit anderen Batterien. Eine ungewollte Entladung kann die LiPo Zellen oder die daneben verwendete Batterie zerstören. WARNUNG: Durch die enorme Energiedichte können sich Lithium-Polymer-Zellen bei Beschädigung entzünden oder gar explodieren. Dies kann durch extreme Überladung, einen Unfall oder mechanische Beschädigung etc. verursacht werden. -
Seite 14: Strombelastung
Monstertronic.org Die Entladeschlussspannung von LiPo-Akku´s beträgt 2,9V. Die Grenze, bis zu welcher man hohe Ströme entnehmen kann liegt bei 3V. Bei der Anwendung in einem Helikopter gilt jedoch unbedingt die 3V-Grenze. 11.2. Strombelastung Diese schwankt je nach Hersteller zwischen 2C und 90C. Hier sind unbedingt die Angaben des Herstellers zu beachten. -
Seite 15: Tipps Für Anfänger
Anhand dessen können Sie sich bei eventuell auftretenden Problemen orientieren. 12. Impressum Impressum Diese Bedienungsanleitung ist eine Publikation von Monstertronic, Bismarckallee 10, 14193 Berlin www.monstertronic.org Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
