Verwandte Anleitungen für Creatone AWS-9900
Inhaltszusammenfassung für Creatone AWS-9900

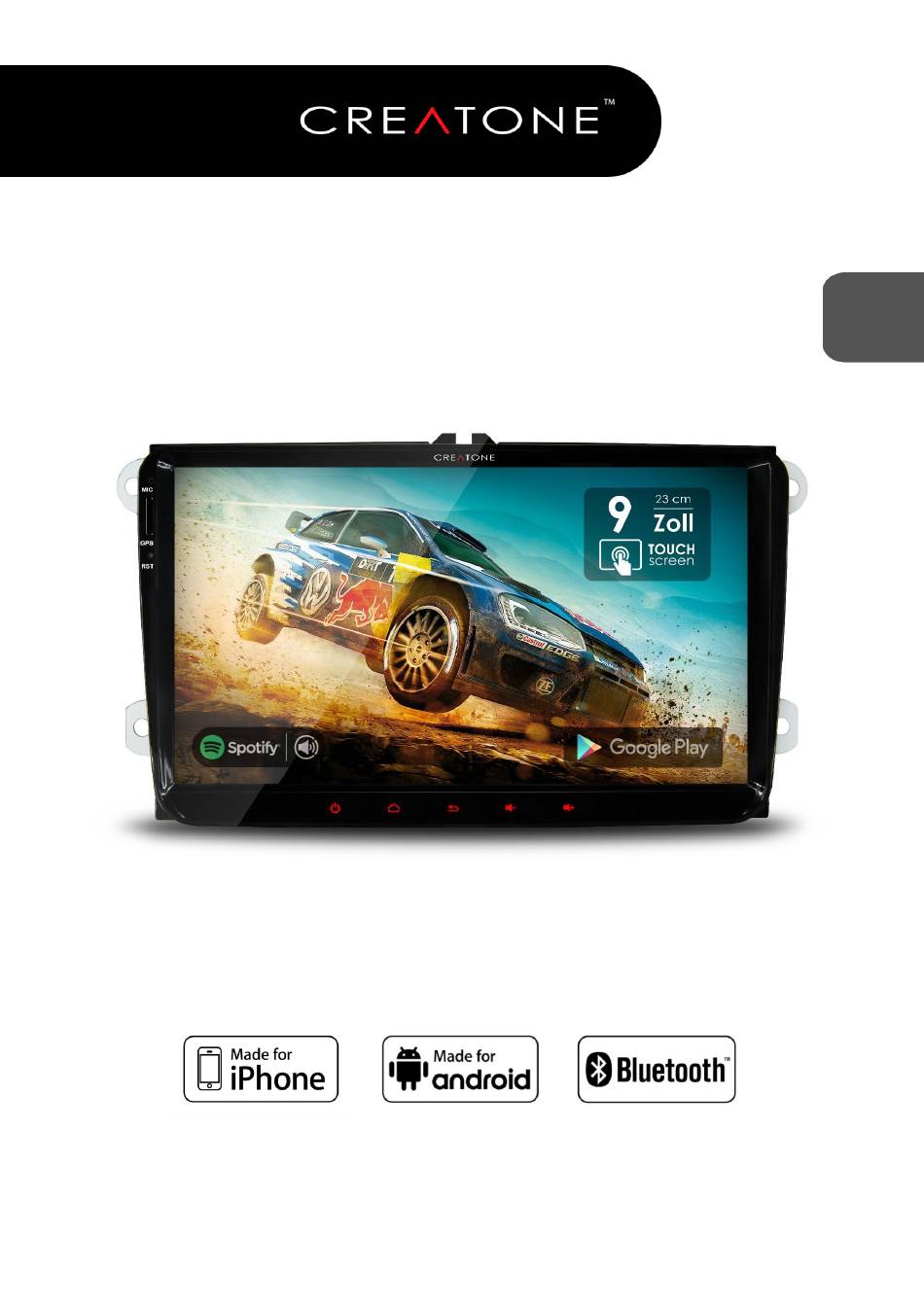

- Seite 1 2-DIN Android Autoradio AWS-9900 Bedienungsanleitung www.creatone.de...
- Seite 2 Falscher Anschluss kann zu irreparablen Schäden am Gerät und zum Verlust von jeglichen Garantie- oder Gewährleistungsansprüchen führen. Creatone-Team prüft jedes Gerät auf Funktion vor dem Versenden. Die Verpackung ist mit einem Prüfstempel versiegelt. Der Hersteller übernimmt keine Haftung bei der Montage des Autoradios durch unerfahrenes Personal.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vor der ersten Inbetriebnahme Bluetooth-Steuerung Verbinden…………………………………………………………. Inhaltsverzeichnis Hands-Free Anruf……………………………………………… Grundlegende Bedienung Bluetooth-Einstellungen…………………………………… Funktion der Tasten / Anschlüssen auf dem Navigation System Frontpanel…............ Uber Navigation………………………………………………… Eischalten des Gerätes……………..……….…….……… Einstellungen der Navi Taste…………………………….. Bedienung der Benutzeroberfläche Multimedia ... -
Seite 4: Grundlegende Bedienung
RST (Reset) Auf Werkeinstellungen zurücksetzen POWER Langes Drücken: Ein/Ausschalten | Kurzes Drücken: Lautstärke stumm schalten (MUTE) HOME Startseite BACK Zurück VOL - Lautstärke senken VOL + Lautstärke erhöhen Eischalten des Gerätes. Beim Drücken des POWER Knopfes wird das Gerät eingeschaltet. www.creatone.de... -
Seite 5: Bedienung Der Benutzeroberfläche
Bedienung der Benutzeroberfläche Hauptoberfläche Navigationssoftware Media Player Aufnahme Video Player Bluetooth Taste Radio Taste Video Player Benachrichtigungsleiste WLAN Einstellungen Lautsprecher Equalaizer (Netz Auswahl) (Lautstärke Einstellungen) (Tonfrequenzen einstellen) Bluetooth Einstellungen Helligkeit Einstellungen Verlauf löschen (Gerät verbinden) (Helligkeit regulieren) (geöffnete Apps schließen) www.creatone.de... -
Seite 6: Arbeiten Mit Homescreen
5. Berühren Sie „widgets“ Register, um das Widget Interface zu öffnen. Wählen Sie Registerkarte Widget aus. 6. Um ein Widget zu ergänzen, halten Sie Widget und lassen Sie los. 7. Um ein Widget zu löschen, halten Sie Widget und ziehen Sie es in www.creatone.de... -
Seite 7: Verknüpfungen Zum Homescreen Bewegen
Symbol frei bewegen. Lassen Sie los, um das Symbol festzusetzen. Datei und Ordner Löschen. Wischen Sie mit dem Finger nach rechts. Drücken Sie und wählen Sie die Datei, die gelöscht werden soll. Es erscheint ein Häkchen. Bestätigen Sie mit Knopf Löschen. www.creatone.de... -
Seite 8: Einstellen Von Uhrzeit Und Datum
Sie "Sprache & Eingabe", wählen Sie die Sprache aus und fügen Sie die zur vorhandenen Liste hin. An der ersten Stelle befindet sich die Interface Sprache. Um es zu ändern, drücken Sie und ziehen Sie die Sprache an die erste Position. www.creatone.de... -
Seite 9: Einstellen Des Logos
Wählen Sie Werkseinstellungen aus. Geben Sie das Passwort 3368 ein. Berühren Sie < Car Logo>. Setzen Sie ein Häkchen bei USER Benutzerdefiniert ein. Das Logo muss als BMP Datei abgespeichert sein und die Auflösung 1024 x 600 haben. Wählen Sie das gewünschte Logo aus. www.creatone.de... -
Seite 10: Einstellen Der Lenkradbedienung
7. Für ein Umprogrammieren der gespeicherten Tasten drücken Sie < Löschen> und wiederholen Sie Schritte von 1 bis 5. 8. Berühren Sie , um zum Menü zurückzukehren. Einstellen der Tastenfarben Berühren Sie . Öffnen Sie Car, wählen Sie Element aus, wie unten abgebildet. www.creatone.de... -
Seite 11: Netzwerkkonfiguration
2. Das Gerät wird automatisch den 3G Dongle erkennen und sich mit diesem verbinden. 3. Nehmen Sie folgenden Einstellungen vor: Einstellungen - Mehr- Tethering und mobiler Hotspot - USB Tethering 4. Wenn der 3G Dongle richtig verbunden wurde, wird das unten zu sehende Symbol angezeigt. www.creatone.de... -
Seite 12: Benutzen Von Widgets Und Apps
Benutzen von Widgets und Apps WARNUNG Die Deinstallation der installierten Standard APPS und die Installation nicht installierten APPS ist auf eigene Gefahr. In diesem Fall übernimmt Creatone-Team keine Verantwortung. HINWEIS Bei Android-Geräten soll die USB Debugging Funktion eingeschaltet sein. Installieren von APPS erfolgt NUR bei der eingeschalteten USB Debugging Funktion. -
Seite 13: Kalender
Registrieren Sie/loggen Sie sich in Ihrem Google Konto ein. Geben Sie Ihre Email Adresse und das Passwort ein und bestätigen Sie die Eingabe. Geräteinfo 1. Einstellungen 2. System 3. Über das Tablet 4. Hier können Sie die Software-Version einsehen www.creatone.de... -
Seite 14: Radiobetrieb
Stadtfahrten; kann störend sein, wenn Frequenz durch schlechten Empfang springt) Das Autoradio unterstützt DAB+ Funktion. Um die Funktion nutzen zu können, soll eine DAB+ Antenne separat erworben werden. Eine DAB+ Antenne wird über USB Anschluss angeschlossen. Eine passende DAB+ Antenne bieten wir auch an. www.creatone.de... -
Seite 15: Einstellen Von Eq , Zone, Aux Modus
3. AUX Modus ist ein analoger Eingang für stereophone Audiosignale. Um die Musik mit Ihrem MP3-Player, Handy abzuspielen, müssen Sie diesen einfach mithilfe eines Stereo/Stereo- oder eines RCA/Stereo-Kabels an Ihren Verstärker anschließen und den Modus für externen Input (AUX Modus) aktivieren. www.creatone.de... -
Seite 16: Bluetooth-Steuerung
4. Geben Sie den Code ein (Standartcode ist 0000). Hands-Free Anruf Wahltasten Telefonbuch Anrufliste Bluetooth Suche Bluetooth-Einstellung 2. Anrufliste. 1. Anrufen. Berühren Sie , geben Sie die Telefonnummer ein und klicken Sie auf Um den Anruf zu beenden, drücken Sie www.creatone.de... -
Seite 17: Bluetooth-Einstellungen
Verpasster Anruf zurückkehren Empfangener Anruf Tippen zum Vorspulen Bluetooth-Einstellungen. Berühren Sie , um in das Bluetooth-Einstellung zu gelangen. Aktivieren Sie die Gerätname Taste, um den Namen zu ändern. Berühren Sie Paarungspasswort, um Pin-Code zu ändern. Automat. Antwort Ein/Aus Autom.Verbinden Ein/Aus www.creatone.de... -
Seite 18: Navigation System
Navigation System WARNUNG Die Deinstallation der installierten Navigationssoftware ist auf eigene Gefahr. Die Wiederherstellung des Navigationsprogrammes erfolgt schließlich nur von Creatone. Eine weitere Nutzung des kostenlosen Navigationsprogrammes wie Google Maps ist weiterhin möglich. HINWEIS Wir weisen drauf hin, dass bei dem Einsetzen der Navi Karte in PC, können die Daten verloren gehen. -
Seite 19: Multimedia
Multimedia Video Player Musik Player Knöpfen Funktion Modus Wiedergabe Wechsel Titel zurückspulen Play/Pause Titel vorspulen Liederliste HINWEIS Der Musik- und Videoplayer funktionieren nur dann, wenn ein USB-Stick oder eine MicroSD-Karte mit Musik- oder Video-Dateien angeschlossen sind. www.creatone.de... -
Seite 20: Rückfahrkamera
Radio verlegen und mit BACK Kabel verbinden (dies ist auch dann erforderlich, wenn die Kamera das Signal über einen Wireless Transmitter überträgt). Verbinden Sie den roten Draht (B+) mit dem +Pol Kabel des Rücklichtes des Autos. Verbinden Sie den schwarzen Draht mit dem -Pol des Rücklichtes des Autos. www.creatone.de... -
Seite 21: Mirror Link
(dies erfolgt nur bei der ersten Verbindung, danach kann das Kabel getrennt werden). Android Geräte über USB und WLAN verbinden Öffnen Sie die Entwickleroptionen Ihres Mobilfunkgeräts Schalten Sie USB Debugging ein Schalten Sie Bluetooth auf Ihrem Gerät ein Verbinden Sie das Mobilfunkgerät mit dem Autoradio. www.creatone.de... - Seite 22 Um die Funktion Mirror Link zu nutzen, berühren Sie die Taste , wählen Sie EasyConnection und verbinden Sie die gewünschte Verbindung mit Ihrem Mobilfunk . Wenn es nicht erfolgreich installiert oder verbunden wird, bitte scannen Sie den QR-Code zur Unterladung der neusten Version. www.creatone.de...
-
Seite 23: Ios-Gerät Über Wlan Verbinden
Untermenü geöffnet, klicken Sie auf AirPlay) -> Wählen Sie das Autoradio aus (EC-Mirror-…) . Um Mirror Link zu beenden, öffnen Sie das Untermenü in Ihrem iOS-Gerät (Wischbewegung nach oben) -> Klicken Sie auf das verbundene Gerät (EC-Mirror-…) -> AirPlay-Synchron ausschalten -> In dem Autoradio klicken Sie auf Beenden. www.creatone.de... - Seite 24 www.creatone.de...
-
Seite 25: Sichern Und Zurücksetzen
Sichern und zurücksetzen WARNUNG Auf eigene Gefahr. Beim Zurücksetzen der Werkeinstellungen gehen die Daten des Navigationsprogrammes verloren, die ausschließlich nur von Creatone wiederhergestellt werden können. Netzwerkeinstellungen zurücksetzen 1. Berühren Sie die Taste 2. Berühren Sie die Taste <System> um Menü Einstellungen zu wählen 3. -
Seite 26: Schaltplan
Schaltplan Rückseite Diagramm № Name № Name Radioantenne ISO Kabel Wi-Fi Antenne Quadlock Anschluss GPS Antenne Sicherung Cinch Anschluss Integrierte USB Anschluss Mikrofon Anschluss 10 3G/USB Anschluss www.creatone.de... -
Seite 27: Fehlerbehebung
Navigation funktioniert nicht sicher, dass die GPS Antenne genügend Freiraum hat. 3. Wenn die GPS-Software nicht starten kann, nehmen Sie mit Kundensupport Kontakt auf: info@creatone.de Wenn der Empfang in Ihrem Fahrzeug dennoch nicht gut genug ist, empfehlen wir: einen Antennenadapter mit Phantomeinspeisung (bei einer aktiven... -
Seite 28: Technische Daten
• Betriebssystem - Android 8.0 Oreo UNTERSTÜZTE FORMATE Video Formate: AVI, MPEG, MP4, MKV, DivX, Xvid, M4V, FLV, 3GP, M2V Audio Formate: mp3, wav, amr, ogg, wmr Bilder Formate: JPEG, JPG, BMP, PNG, TIFF Karten Formate: MicroSD, MicroSDHC, microSDXC bis zu 256 GB www.creatone.de... -
Seite 29: Lieferumfang
Lieferumfang Mikrofon ISO Kabel GPS Antenne MicroSD Karte 16Gb Wi-Fi Antenne Cinch Kabel Handbuch USB Adapter www.creatone.de... -
Seite 30: Eg-Konformitätserklärung
SHENZHEN SOLING INDUSTRIAL CO., LTD., Soling Industrial Park, Xikeng Village, Fumin, Guanlan Town, 518110 Shenzhen, China Importeur/Bevollmächtigter: CREATONE UG (haftungsbeschränkt), Alt-Moabit 42, 10555 Berlin, Deutschland Hiermit erklärt CREATONE UG, dass sich dieser "AWS-9900" in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften mit untenstehenden Richtlinien und Verordnungen befindet. Richtlinien... -
Seite 32: Batterieentsorgung
Copyright © CREATONE 2018. All rights reserved. ™ Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende Ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw.
