Inhaltszusammenfassung für NextBase In-car cam 101

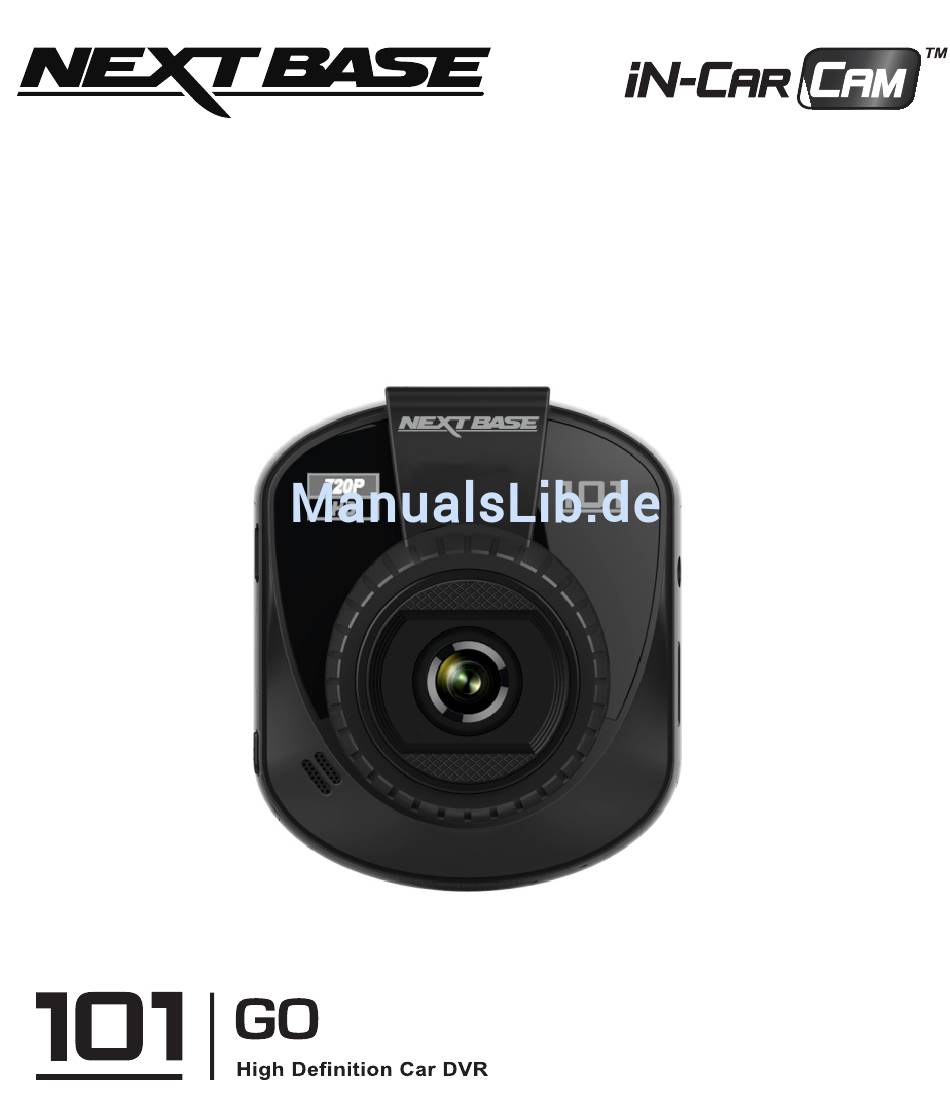

- Seite 1 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
INHALT PSICHERHEITSHINWEISE .................. PRODUKTSPEZIFIKATIONEN ................LIEFERUMFANG ....................LEISTUNGSMERKMALE ..................KOMPONENTEN UND BEDIENELEMENTE ............IINSTALLATION IM FAHRZEUG ................HINWEISE ZUR INSTALLATION ................VIDEOMODUS ...................... VIDEOMODUS-EINSTELLUNGEN ............... FOTOMODUS ....................... FOTOMODUS-EINSTELLUNGEN ........................... WIEDERGABEMODUS - VIDEODATEIEN WIEDERGABEMODUS - FOTODATEIEN ............EINSTELLUNGSMENÜ ..................WIEDERGABE VON VIDEODATEIEN AUF EINEM COMPUTER ...... -
Seite 4: Psicherheitshinweise
SICHERHEITSHINWEISE Bitte lesen Sie diese Bedienungsanleitung vor dem Gebrauch aufmerksam durch und bewahren Sie sie für zukünftiges Nachschlagen auf. Sie wird Ihnen hilfreich sein, falls Sie Probleme bezüglich des Gebrauchs haben sollten. WARNUNG: Setzen Sie dieses Gerät unter keinen Umständen Regen, Feuchtigkeit oder Wasser aus, es könnte die Gefahr eines elektrischen Schlags des Feuers entstehen. -
Seite 5: Produktspezifikationen E
PRODUKTSPEZIFIKATIONEN Modellnummer/Name NBDVR101 / NEXTBASE iN-CAR CAM 101 Go 5 V/150 mA Leistungsbedarf Stromversorgung 12 - 24 V DC Zigarettenanzünderkabel (im Lieferumfang enthalten). Sicherung: 20 mm flinke 2 A Sicherung Ausgang: 5 V DC Sensorauflösung 1 M Pixel (1.000.000 Pixel) Objektivtyp / Winkel / Blende 4G / 120°... -
Seite 6: Lieferumfang
LIEFERUMFANG Überprüfen Sie nach dem Auspacken den Inhalt Ihres iN-CAR CAM Produktpakets, siehe unten. iN-CAR CAM Montagehalterung Zigarettenanzünderkabel USB-Kabel Bedienungsanleitung Kurzanleitung Instruction Manual Das Gerät kann leicht von der obigen Abbildung abweichen. -
Seite 7: Leistungsmerkmale
LEISTUNGSMERKMALE Vielen Dank für den Kauf dieses NEXTBASE iN-CAR CAM Produkts. In diesem Abschnitt werden wir einige der Merkmale dieses Gerätes skizzieren. 5 cm (2") 4:3 LCD Farb-Bildschirm Großer Bildschirm für einfache Bedienung und zur Betrachtung der Wiedergabe von aufgenommenen Videos und Fotos. -
Seite 8: Komponenten Und Bedienelemente
KOMPONENTEN UND BEDIENELEMENTE 10 9 8 7 RESET MIC 1. EIN-AUSSCHALTER / MODUS Ein-Ausschalter: Halten Sie die Taste für 2 Sekunden gedrückt, um die iN-CAR CAM ein- oder auszuschalten. Modus: Auswahl von Video-, Foto- und Wiedergabe-Modus. 2. MINI USB-BUCHSE Schließen Sie hier das mitgelieferte Zigarettenanzünderkabel an. Auch zum Anschluss der Kamera an einen Computer über das mitgelieferte USB-Kabels. - Seite 9 PIÈCES & COMMANDES (SUITE) 7. AUFNAHME / OK Aufnahme: Startet oder beendet im Videomodus eine Aufnahme oder nimmt im Fotomodus ein Bild auf. Bestätigt eine Auswahl in den Menüs. 8. MIKROFON / PFEILTASTE NACH UNTEN Mikrofon: Schaltet während der Aufnahme die Aufzeichnung des Tons aus. Ein erneuter Tastendruck schaltet die Aufzeichnung des Tons wieder ein.
-
Seite 10: Iinstallation Im Fahrzeug
INSTALLATION IM FAHRZEUG Obige Zeichnung dient nur dem besseren Verständnis 1. Setzen Sie eine geeignete microSD-Speicherkarte (Klasse 6 oder höher) ein. Achten Sie dabei darauf, dass die goldenen Kontakte zum Bildschirm zeigen. Drücken Sie auf die Speicherkarte, bis sie einrastet. Die Speicherkarte nicht einsetzen oder entfernen, wenn die iN-CAR CAM eingeschaltet ist. - Seite 11 INSTALLATION IM FAHRZEUG (FORTSETZUNG) Obige Zeichnung dient nur dem besseren Verständnis 4. Schließen Sie den mitgelieferten Fahrzeugadapter an der iN-CAR CAM und dann am 12-24 V DC Ausgang des Fahrzeugs an. Das Gerät schaltet sich automatisch ein und startet die Aufnahme, sobald es mit der Stromversorgung verbunden ist.
-
Seite 12: Hinweise Zur Installation
HINWEISE ZUR INSTALLATION Lesen und befolgen Sie die nachstehenden Hinweise für einen sicheren Betrieb Ihrer iN-CAR CAM im Fahrzeug. Gemäß der mitgelieferten Montageanleitung wird empfohlen die iN-CAR CAM so zu installieren, dass sie die Sicht des Fahrers auf die Straße NICHT behindert, vorzugsweise auf der Beifahrerseite und hinter dem Rückspiegel. -
Seite 13: Videomodus
VIDEOMODUS Die Legende unten erläutert die verschiedenen auf dem Bildschirm angezeigten Informationen, wenn sich die iN-CAR CAM im Video-Modus befindet. Einige Symbole werden nur angezeigt, wenn die entsprechenden Funktionen im Videomenü, wie weiter unten auf dieser Seite beschrieben, ausgewählt wurden. 00:02:51 1. -
Seite 14: Videomodus-Einstellungen
VIDEOMODUS-EINSTELLUNGEN Drücken Sie zum Aufrufen der Videomodus-Einstellungen die Taste MENÜ (M). Wählen Sie mit den Pfeiltasten nach oben und nach unten um die gewünschte Option aus und zeigen Sie mit der Taste OK die verfügbaren Einstellungen an. Während einer Aufnahme ist das Videomodusmenü nicht verfügbar. - Seite 15 VIDEOMODUS-EINSTELLUNGEN (FORTSETZUNG) 4. Loop-Aufnahme Diese Funktion ermöglicht die kontinuierliche Aufnahme Ihrer gesamten Reise, wobei die Aufnahme jedoch in überschaubare Abschnitte unterteilt wird. Bei einem Unfall steht Ihnen so stets die neueste Videoaufnahme zur späteren Wiedergabe in einer überschaubaren Dateigröße zur Verfügung. Sobald die SD-Karte voll ist, werden die ältesten Aufnahmen automatisch gelöscht, um Platz für die neuen Aufnahmen zu machen (schreibgeschützte Dateien werden jedoch nicht überschrieben).
-
Seite 16: Fotomodus
FOTOMODUS Die Legende unten erläutert die verschiedenen auf dem Bildschirm angezeigten Informationen, wenn sich die iN-CAR CAM im Fotomodus befindet. Einige Symbole werden nur angezeigt, wenn die entsprechenden Funktionen im Fotomenü, wie weiter unten auf dieser Seite beschrieben, ausgewählt wurden. 01410 1. -
Seite 17: Fotomodus-Einstellungen
FOTOMODUS-EINSTELLUNGEN Drücken Sie zum Aufrufen der Fotomodus-Einstellungen die Taste MENÜ (M). Wählen Sie mit den Pfeiltasten nach oben und nach unten die gewünschte Option aus und zeigen Sie mit der Taste OK die verfügbaren Einstellungen an. Wählen Sie zum Ändern einer Einstellung mit den Pfeiltasten nach oben und nach unten die gewünschte Option und betätigen Sie mit der Taste OK. -
Seite 18: Wiedergabemodus - Videodateien
WIEDERGABEMODUS - VIDEODATEIEN Die Legende unten erläutert die verschiedenen auf dem Bildschirm der iN-CAR CAM angezeigten Informationen, wenn ein Video im Wiedergabemodus angezeigt wird. 00:00:00 00:00:00 00:00:00 00:02:12 100-0001 100-0001 100-0001 100-0001 1. Videosymbol: Zeigt an, dass die iN-CAR CAM eine Videodatei wiedergibt. 2. -
Seite 19: Wiedergabemodus - Fotodateien
WIEDERGABEMODUS - FOTODATEIEN Die Legende unten erläutert die verschiedenen auf dem Bildschirm der iN-CAR CAM angezeigten Informationen, wenn ein Foto im Wiedergabemodus angezeigt wird. 100-0001 1. Fotosymbol: Zeigt an, dass die iN-CAR CAM eine Fotodatei wiedergibt. 2. Speicherkarten-Symbol: Wird auf dem Bildschirm angezeigt, wenn eine Speicherkarte eingesetzt ist. -
Seite 20: Einstellungsmenü
EINSTELLUNGSMENÜ Das Gerät besitzt für die allgemeinen Einstellungen ein Einstellungsmenü. Drücken Sie zweimal die Taste MENÜ (M) auf der Rückseite des Gerätes, um dieses Menü aufzurufen. Die verfügbaren Optionen und Einstellungen werden im Folgenden beschrieben. Wählen Sie zum Ändern einer Einstellung mit den Pfeiltasten nach oben und nach unten die gewünschte Option und betätigen Sie mit der Taste OK. -
Seite 21: Wiedergabe Von Videodateien Auf Einem Computer
EINSTELLUNGSMENÜ (FORTSETZUNG) 6. G Sensor Stellt die Empfindlichkeit des G-Sensors ein. Der G-Sensor erkennt Kräfte, die auf das Fahrzeug einwirken und schützt automatisch die aktuelle Aufnahme im Falle einer Kollision. Einstellungen: Off, Gering, Mitte oder Gross Standardeinstellung: Mitte 7 . TV-Frequenz Stellt das Frequenzausgangsformat von Audio/Video für einen Fernseher ein. -
Seite 22: Computeranschluss
(das ist nützlich, wenn Sie Ihre iN-CAR CAM als nach hinten gerichtete Kamera benutzen, während ein anderes Gerät für die Anzeige angeschlossen wurde). Die Bedienelemente der iN-CAR CAM funktionieren während der AV-Ausgabe normal. Wenden Sie sich zum Kauf von Zubehör an Ihren örtlichen NEXTBASE-Händler. -
Seite 23: Fehlerbehebung
FEHLERBEHEBUNG PROBLÈME LÖSUNGSVORSCHLAG Der Saugnapf verschiebt sich Vergewissern Sie sich, dass die Schutzfolie vom Saugnapf auf meiner Frontscheibe. entfernt wurde. Drücken Sie den Saugnapf fest auf das Glas und drehen Sie dann das Rad im Uhrzeigersinn, bis die Verriegelung spürbar einrastet. - Seite 24 FEHLERBEHEBUNG (FORTSETZUNG) PROBLÈME LÖSUNGSVORSCHLAG Die Videowiedergabe kann Dies ist normal, die Wiedergabe kann vorübergehend nicht beendet werden. unterbrochen werden. Wählen Sie anschließend mit den Pfeiltasten nach oben und nach unten eine andere Datei aus. Ich kann nur ein paar Minuten Ändern Sie die Aufnahmegröße (Schleifenaufnahme-Funktion) Video auf meiner auf einen kleineren Wert.
- Seite 25 FEHLERBEHEBUNG (FORTSETZUNG) PROBLÈME LÖSUNGSVORSCHLAG Ich kann meine SD-Karte nicht Drücken Sie die SD-Karte zum Herausnehmen herunter, herausnehmen. bis es klickt. Sollte der Fingerdruck nicht ausreichen, so verwenden Sie den Rand einer kleinen Münze. Ungeklärte Probleme. Setzen Sie die iN-CAR CAM im Einstellungsmenü auf die Standardeinstellungen zurück und versuchen Sie es noch einmal.
- Seite 26 NOTIZEN...
