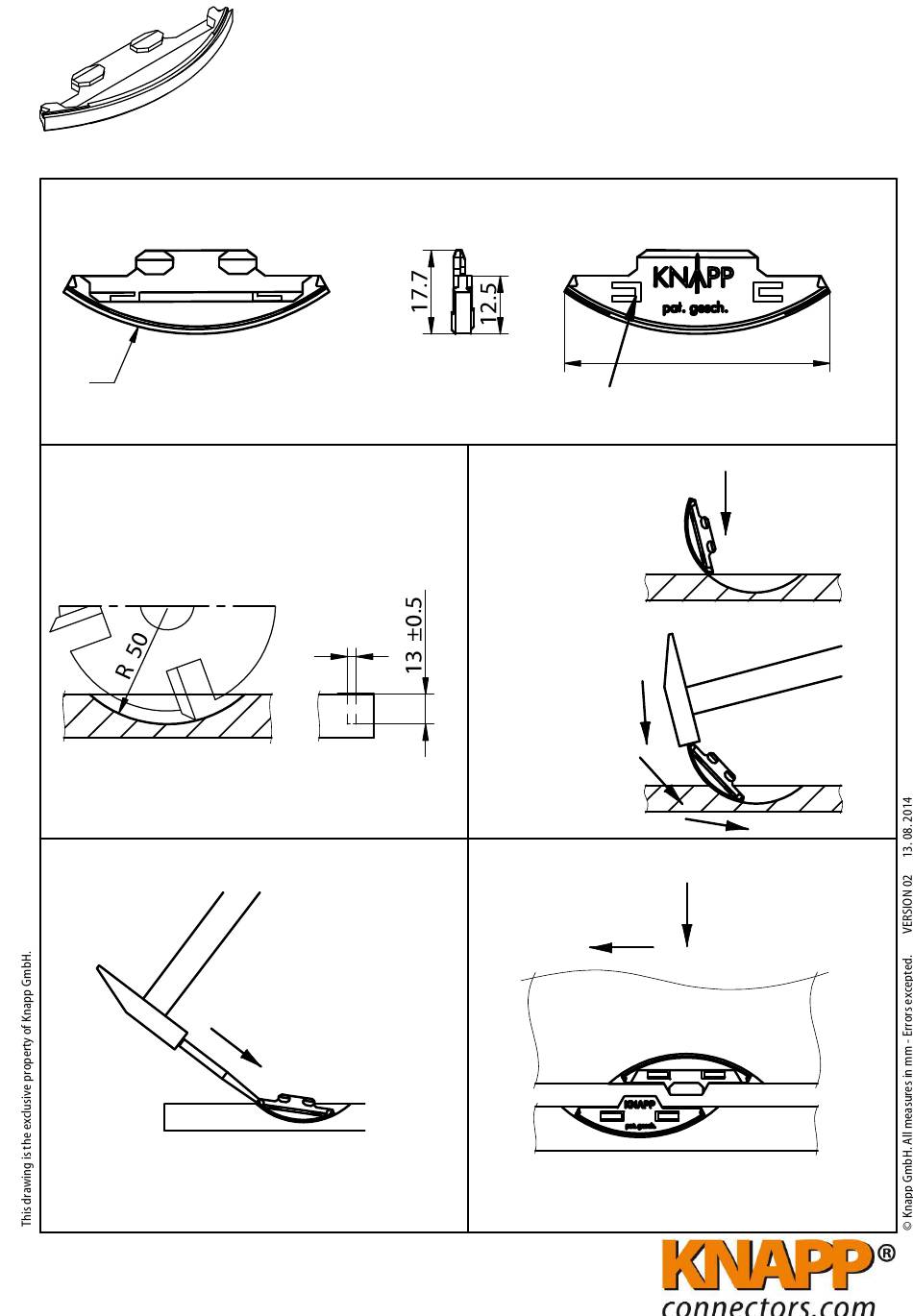

Art.-No. K049
R 50
1. Routing
3. Into positioning
Knock in with the insert tool.
Page 1/1
Stamping the plate, moving is only
possible of one site.
2. Knock in
a) Insert
4
b) Knock in
4. Assemble
Instruction Manual
SILVER
Slide connectors
56.5 mm
loading

Verwandte Anleitungen für knapp SILVER

Inhaltszusammenfassung für knapp SILVER

  • Seite 3 Montageanleitung SILVER Schiebeverbinder Art.-Nr. K049 56,5 R 50 Durch Ausprägen der Lasche ist ein Verschieben nurmehr in eine Seite möglich. 1. Fräsen 2. Einschlagen a) Ansetzen b) Einschlagen 4. Montieren 3. Positionieren Mit Hilfe des Einschlagwerkzeuges den Verbinder genau positionieren.
