Mr. Nixie Linear Pure DC Supply Bedienungsanleitung

Grüne LED
Grüne LED
Betriebsbereit, Ausgangsspannung liegt an.
Gelbe LED Gelbe LED
Überlastung, Ausgang ist deaktiviert.
Trennen Sie in diesem Fall den Steckertransfor-
mator vom Stromnetz, lassen Sie beide Einheiten
abkühlen und suchen Sie vor erneuter Inbetrieb-
nahme unbedingt nach der Ursache:
• Überlastung durch dauernde zu hohe Strom-
Eingestellte Spannung
entnahme oder Kurzschluss.
und max. Dauerstrom
• Überhitzung durch unzureichende Wärmeabfuhr
oder Aufheizung durch externe Wärmequellen.
Trimmer ADJ
Trimmer ADJ
Abgleich der Ausgangsspannung.
Technische Daten
Steckertransformator
(auch geeignet für 3 x 6 V Halogenglühlampen)
Hersteller / Typ: Breve Tufvassons PFS 20S 230/17V
Netzanschluss: 230 VAC, ähnlich Schuko Typ F
Ausgang: 2-pol. AMP-Buchse
Gewicht: ca. 520 g
Abmessungen: ca. 90 x 60 x 50 mm (ohne Netz- und AMP-Buchse)
Linear stabilisierter Gleichrichter
Hersteller / Typ: Mr.Nixie Linear Pure DC Supply
AC-Eingang: Anschlusskabel mit 2-pol. AMP-Stecker
DC-Ausgang: 1,5 m Koax-Kabel
DC-Spannung: 12...15 V 1 A max.
Gewicht: ca. 270 g
Abmessungen: ca. 90 x 60 x 30 mm (ohne Kabel)
Verbrauch in Watt (ca.) bei ... Last
Standby – 0,2 A – 0,5 A – 1,0 A
3,2 W 7,9 W 15,4 W 27,5 W
2-pol. schutzisoliert, erdfrei
über Polyfuse abgesichert
mit AC/DC-Störunterdrückung
mit 5,5 / 2,1 oder 2,5 mm DC-Hohlstecker
vorabgeglichen lt. rückseitigem Aufkleber
mit Mr.Nixie Linear Pure DC Supply
Version 1.2 vom 11.03.2021
Linear Pure
DC Supply
Bedienungsanleitung
Überprüfen Sie bitte unbedingt vor Anschluss anhand der Angaben auf
der Rückseite des Linear-Gleichrichters, ob das Netzteil auf korrekte
Ausgangsspannung eingestellt ist. Firma Mr.Nixie haftet nicht für Schä-
den an angeschlossenen Geräten, welche auf falsch eingestellte
Ausgangsspannung des Linear-Gleichrichters zurückzuführen sind.
Einleitung
Wir danken Ihnen für den Kauf des Mr.Nixie Linear Pure DC Supply,
welches fortan das externe Standard-Schaltnetzteil Ihres Geräts ersetzt.
Die strikte Trennung von Steckertransformator und Linear-Gleichrichter
ermöglicht nicht nur, dass der Transformator fernab von Ihren Audio-
komponenten installiert werden kann, um dadurch magnetischen Ein-
flüssen entgegenzuwirken, sondern die ganze Einheit kann auch extrem
platzsparend und unsichtbar hinter Ihrem Anlagen-Rack verstaut werden.
Bitte nehmen Sie sich einen Moment Zeit und lesen Sie die Anleitung
mit den Sicherheitshinweisen sorgfältig durch, um viele Jahre Freude
an Ihrem Linear Pure DC Supply und am Klang Ihres Geräts zu haben.
Anbieter / Vendor:
Jürgen Grau / Mr.Nixie • Ortsstr. 13 • D-07429 Rohrbach / Thüringen
Mr.Nixie@Nixiekits.eu • www.Nixiekits.eu • WEEE: DE53764364

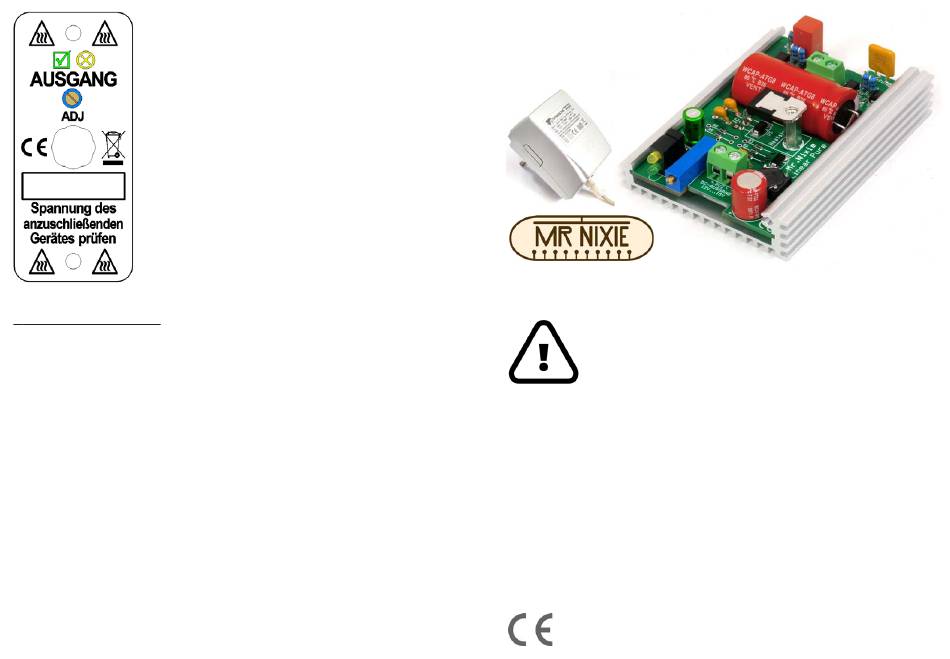

Ab-
bildung
zeigt den
geöffneten
Linear-Gleich-
richter. Beachten
Sie, dass ein Betrieb
mit Last im geöffneten
Zustand aufgrund des
fehlenden thermischen Kon-
takts des Spannungsreglers zur
Kühlung zu Beschädigung von
Gleichrichter und Verbraucher führt
und daher unzulässig ist!
