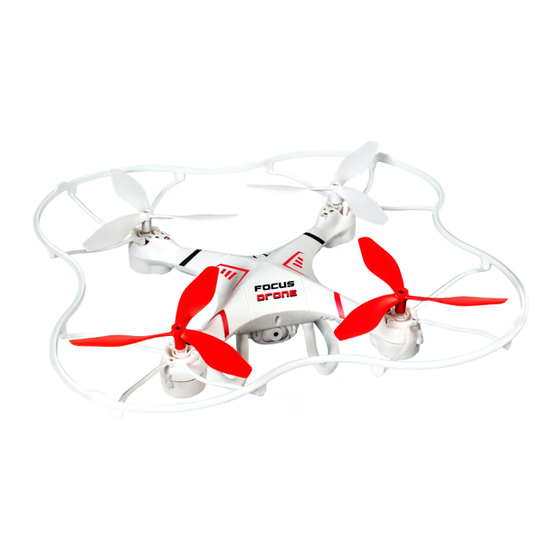

6 KANAL DROHNE MIT FERNSTEUERUNG
Die wichtigsten Merkmale der Drohne im Überblick:
Die 4-achsige Konstruktion macht die Drohne während des Fliegens exibler und schneller.
Sie ist windbeständig und eignet sich dadurch sowohl für den Innen- als auch für den Außeneinsatz.
Das eingebaute 6-Achsen Gyroskop ermöglicht ein stabiles Schweben in der Luft.
Dank der einfachen modularen Konstruktion lassen sich die einzelnen Komponenten problemlos
austauschen.
Mit 360 Grad 3D- Loopings und „Fliegender Start"-Funktion.
Das Material und die Spezi kationen in dieser Gebrauchsanleitung oder die Teile in der Verpackung
dienen ausschließlich als Referenz.
Dieses Gerät entspricht den Anforderungen der Richtlinie 1999/5/EG.
Die Konformitätserklärung kann bei www.spectrontoys.com abgefragt werden.
ANLEITUNG
Werbung
Verwandte Anleitungen für Silverlit Focus Drone
Inhaltszusammenfassung für Silverlit Focus Drone
- Seite 1 6 KANAL DROHNE MIT FERNSTEUERUNG ANLEITUNG Die wichtigsten Merkmale der Drohne im Überblick: Die 4-achsige Konstruktion macht die Drohne während des Fliegens exibler und schneller. Sie ist windbeständig und eignet sich dadurch sowohl für den Innen- als auch für den Außeneinsatz. Das eingebaute 6-Achsen Gyroskop ermöglicht ein stabiles Schweben in der Luft.
- Seite 2 SCHRITT FÜR SCHRITT BETRIEBSANLEITUNG FÜR DIE FOCUS DROHNE Schritt 1: Wenn Sie die DROHNE aus ihrer Verpackung genommen haben, sehen Sie ein Batteriefach an der Unterseite der DROHNE. Darin be nden sich eine Batterie und ein Kabel. Nehmen Sie die Batterie und das Kabel aus der DROHNE und schließen Sie sie an das mitgelieferte USB-Kabel an. Das USB-Kabel und das Batteriekabel können ganz einfach angeschlossen werden.
- Seite 3 Hinweis: Die roten Propeller be nden sich an der Vorderseite der DROHNE! Schritt 6 (Installieren der Kamera): Sie haben eine DROHNE gekauft, die es Ihnen ermöglicht, großartige Fotos und Videos aufzunehmen. Die Kamera und die SD-Karte sollten bereits an der Unterseite der Batteriefachabdeckung angebracht sein. Das Kamerakabel sollte außerdem an den Eingangsanschluss neben der Abdeckung an der Unterseite der DROHNE angebracht sein.
-
Seite 4: Sicherheit & Warnhinweise
VORWORT Lieber Kunde: schön, dass Sie sich für unsere Drohne entschieden haben. Lesen Sie sich diese Gebrauchsanleitung sorgfältig durch, sodass Sie schneller mit den Funktionen vertraut werden und den Modell ieger sicher bedienen können. Bewahren Sie Anleitung und Verpackung für künftige Informationszwecke auf. WICHTIG 1.Dieses Flugobjekt ist kein Spielzeug, sondern ein Präzisionsmodell mit integrierter Mechanik und Elektronik, das nach den Erkenntnissen der Aerodynamik entwickelt wurde... - Seite 5 MACHEN SIE SICH MIT IHREM SENDER VERTRAUT Einführung des Senders Foto und Video (diese Funktion gilt für Punkt RC108C und Punkt RC108CG) 3D- Bewegungen Kontrollleuchte Linker Steuerknüppel Rechter Steuerknüppel und (Power-Knüppel) Auto-Return und Headless-Funktion Links / Rechts trimmen Seitwärts trimmen Lichtfunktion und Schalter für Geschwindigkeit Vorwärts / Rückwärts trimmen...
- Seite 6 WARNHINWEISE: 1.Wenn die Kontrollleuchte des Senders brennt, die der Drohne jedoch langsam blinkt, heißt das, dass das Signal nicht erfolgreich synchronisiert wurde. Schalten Sie sowohl den Sender als auch die Drohne aus und wieder ein. 2. Neigt oder dreht sich die Drohne beim Schweben, schalten Sie sowohl die Drohne als auch den Sender aus und wieder ein.
- Seite 7 WARNHINWEISE BEIM AUFLADEN 1. Sorgen Sie dafür, dass der Raum, in dem das Flugobjekt aufgeladen wird, trocken und gut belüftet ist. Achten Sie darauf, dass es nicht in der Nähe von Wärmequellen steht. 2. Nehmen Sie die Batterien vor dem Au aden aus der Drohne. Zur Vermeidung von Unfällen muss das Au aden immer unter der Aufsicht eines Erwachsenen erfolgen.
- Seite 8 Nach links und rechts drehen Seitlich iegen Wenn Sie den linken Steuerknüppel nach Wenn Sie den rechten Steuerknüppel nach links oder rechts drehen, dreht sich die links oder nach rechts drücken, iegt die Drohne nach links oder rechts. Drohne seitlich nach links oder rechts. Wirkung des Trimmens „Vorwärts / Rückwärts“...
- Seite 9 Um den Sender einzuschalten, drücken Sie den Startknopf. Um die Drohne einzuschalten, drücken Sie den Startknopf. Wenn die Kontrollleuchte der Drohne von schnellem auf langsames Blinken umschaltet, muss der linke Steuerknüppel erst in die oberste und anschließend in die unterste Stellung gebracht werden. Daraufhin wird die Kontrollleuchte der Drohne von langsamem Blinken auf Normalbetrieb umschalten.
- Seite 10 3D LOOPINGS UND STUNTFLUGOPTIONEN Sobald Sie mit der Steuerung der Drohne vertraut sind, können Sie tolle Tricks und spannende Stunts damit vollführen. Dabei sollte die Drohne in einer Mindesthöhe von 3 m iegen. Für einen Looping von 360 Grad betätigen Sie den 3D-Bewegungsschalter auf der Rückseite des Senders und drücken Sie den rechten Steuerknüppel anschließend in eine willkürliche Richtung.
-
Seite 11: Problemlösung
3.Videos machen: Sorgen Sie dafür, dass die Kamera einsatzbereit ist. Drücken Sie den Knopf links auf der Rückseite des Senders und halten Sie ihn 3 Sekunden gedrückt. Die Kamera beginnt, ein Video aufzunehmen. Die Kontrollleuchte auf der Kamera wird von blau auf Rot schalten und blinken. - Seite 12 AUFSCHLÜSSELUNG & PLAN Beschreibung Anzahl Beschreibung Anzahl Flügel A Oberes Gehäuse Flügel B Motor A Batterie Motor B Bodenrahmen Lampenkappen Batteriedeckel Unteres Gehäuse DATEN Rump änge: 24,5 cm Rumpfbreite: 24,5 cm Rumpfhöhe: 7,0 cm Motordurchschnitt: 7 cm Batterie: 3.7V 380 mAh Li-Po...
