Anweisungen
Stellen Sie sicher, dass die Handbremse gelöst ist.
In den Herstelleranweisungen finden Sie weitere Angaben zur Entnahme der
Bremsbeläge und zum Lösen des Sattels. Achten Sie darauf, den flexiblen
Hydraulikschlauch nicht zu überdehnen. Ziehen Sie die Herstelleranweisungen
hinzu und überprüfen Sie, ob der Kolben im Bremssattel über ein Rechts- oder
Linksgewinde zurückdreht.
Einstellen der Stifte des Rückstelladapters:

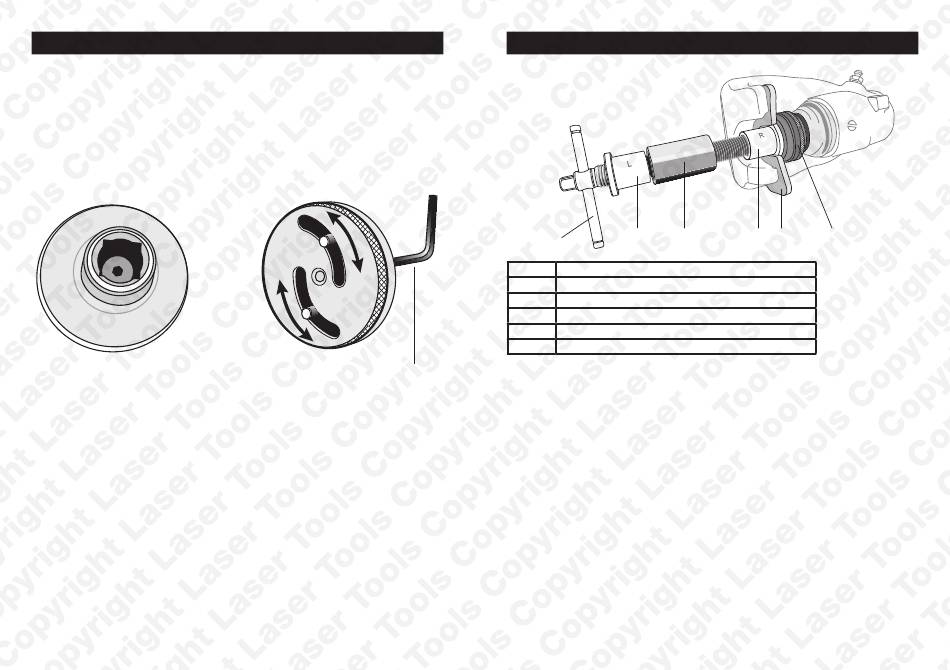

Siehe Abbildung. Der Zugang zur Arretierschraube des verstellbaren
Rückstelladapters erfolgt über die rückseitige 3/8" Rückstellöffnung. Lösen Sie
die Schraube mit einem 3 mm Sechskantschlüssel und verstellen dann die Stifte
so, dass diese in die entsprechenden Löcher oder Aussparungen im Kolben des
Bremssattels passen.
Die Stifte können im Bereich von 15 mm - 35 mm (Abstand zwischen den
Stiftmittelpunkten) in jede beliebige Position verstellt werden. Arretieren Sie
die Stifte an der entsprechenden Position, indem Sie die Arretierschraube im
Uhrzeigersinn drehen — nicht zu fest anziehen.
2
Anweisungen
Verwendung des Bremskolbenrückstellers:
F
A
Verstellbarer Rückstelladapter
B
Aufsetzring (Rechtsgewinde)
C
Aufsetzring (Linksgewinde)
D
Gegendruckplatte
E
Mittelgriff
F
Querhebel
3mm
•
Stellen Sie den Rückstelladapter (A) wie oben dargestellt ein.
•
Setzen Sie den Adapter am korrekten Ende des Bremskolbenrückstellers
(entweder Rechts- oder Linksgewinde) auf.
•
Siehe Abbildung: Montieren Sie den Bremskolbenrücksteller auf den
Bremssattel, sodass der entsprechende Aufsetzring (B oder C) in die
Aussparung in der Gegendruckplatte (D) passt. Schrauben Sie den Aufsetzring
mit dem Gegengewinde nach oben, dass sich dieser vom Mittelgriff (E)
entfernt.
•
Bevor Sie den Kolben zurückdrücken, empfehlen wir, das Entlüftungsnippel
des Bremssattels zu öffnen und ein Entlüftungsgefäß (empfohlene Laser
Teile-Nr.: 2906) unterzustellen, sodass die alte Flüssigkeit im Bremssattel
aus dem System herausgepresst und beim Zurückdrücken des Kolbens nicht
zurück in den Vorratsbehälter gezwungen wird.
•
Drehen Sie nun am Querhebel (F), um den Rückstelladapter in den Kolben
einzudrücken (entweder im Uhrzeigersinn oder dagegen). Drücken Sie den
Querhebel dabei gleichzeitig etwas gegen den Kolben.
•
Drücken Sie den Kolben dabei nur so weit zurück, dass gerade ausreichend
Platz zur Montage der neuen Bremsbeläge bleibt. Nun drehen Sie den
Querhebel dann auch nur so weit zurück, dass Sie den Bremskolbenrücksteller
wieder aus dem Bremssattel entnehmen können.
•
Ist dies geschehen, prüfen Sie bitte den Bremsflüssigkeitsstand im
Vorratsbehälter und geben Sie bei Bedarf neue Bremsflüssigkeit hinzu.
C
E
B
D
A
