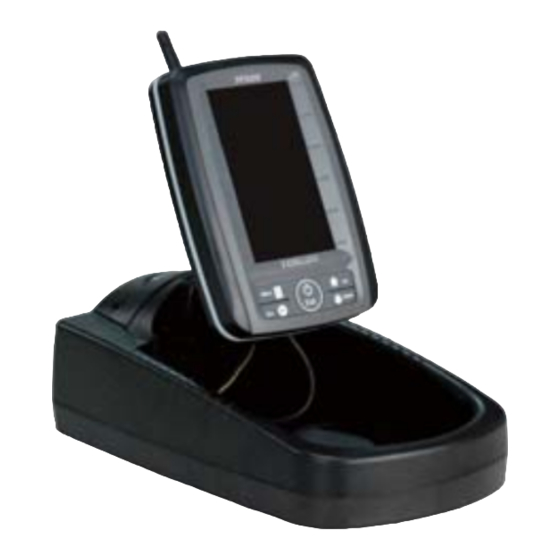

Toslon TF 500 Bedienungsanleitung
Quicklinks
Bedienungsanleitung - Deutsch
Dieses Handbuch wurde von Bedienungsanleitung24.de erstellt dient nur zu Ihrer Information. Das eigentliche Produkt, einschließlich, aber nicht beschränkt auf Farbe, Größe und Bildschirmlayout, kann da-
von abweichen. Die Angaben, Informationen und Empfehlungen in diesem Handbuch stellen weder eine ausdrückliche noch eine stillschweigende Garantie dar.
1
3
4
1
2
5
Display
1) Wandler 2) Knöpfe 3) Gummi
Hinweis: Das Gummi unterscheidet
sich je nach Boot.
1) Transmitter
2) Antenne Display
7 7
3) Power Kabel
4) Batteriefach
6
5) Verlängerungskabel Antenne
6) Antenne Transmitter
7) Verschluss
Wandler
1
2
3
(Optional)
(Optional)
Transmitter
Inhaltszusammenfassung für Toslon TF 500
- Seite 1 Bedienungsanleitung - Deutsch Dieses Handbuch wurde von Bedienungsanleitung24.de erstellt dient nur zu Ihrer Information. Das eigentliche Produkt, einschließlich, aber nicht beschränkt auf Farbe, Größe und Bildschirmlayout, kann da- von abweichen. Die Angaben, Informationen und Empfehlungen in diesem Handbuch stellen weder eine ausdrückliche noch eine stillschweigende Garantie dar. Display Wandler (Optional)
-
Seite 2: Installation
Installation (Wandler) Für allgemeine Boote wie Carp Madness, Anatec Monocoque müssen Sie ein Loch in den Boots- boden bohren, um den Schallkopf zu fixieren. Für Boote von Carplounge / Waveruner / Vegaboat / Carpboat etc. gibt es an der Unterseite eine Sensor- nut. -
Seite 3: Installation Antenne
Installation (Antenne & Verkabelung) Installation Antenne Antenne für 1) Bohren Sie ein Loch (5 mm Transmitter Durchmesser) an der ausge Verlängerungskabel wählten Position. 2) Schrauben Sie den Halter und die Mutter von der Antenne ab, halten Sie dann das Verlänge - rungskabel durch das Loch vom inneren Gehäuse und ziehen Sie die Mutter mit ei-... - Seite 4 Einschalten Display Transmitter 6-12V 6-12V Empfohlene Spannung Max. Spannung 14.8V 14.8V Hinweis: Überspannung kann die Elemente im Gerät verbrennen! Spannungsbereich der beliebtesten Akkus auf dem Markt: Batterie Typ Spannung Zugelassen 10.8v~14.8V Blei-Säure 12V Blei- Lithium Säure 7.8V~10.6V 8*AA NiMH 8*AA Alkaline 7.5V~12.8V 2S Lithium 5.6~8.4V...
- Seite 5 Anweisungen 1) Bitte stellen Sie das Display während des Betriebs nicht auf den Boden, da dies zu einer kurzen Reichweite führen kann. Verwenden Sie ein Stativ, um das Display zu stabilisieren. Halten Sie es mindestens 1,2 m über dem Boden. 2) Stellen Sie sicher, dass die Antenne am Boot festgezo- gen ist.
- Seite 6 Tasten Menu Menüeinstellungen öffnen; Zwischen den Menüs wechseln Schließt die Menüauswahl ab; bestätigt eine Einstellung Aufwärts Down Abwärts Power & Exit Schaltet das Gerät ein / aus. Beendet auch eine Menüeinstellung Hinweis: Während des Gerätebetriebs können Sie den Aufwärtspfeil drücken, um den Bildschirm "einzufrieren".
- Seite 7 Display Beschreibung Reichweite Tiefenanzeige Wassertemperatur Nicht erkannter Fisch Spannung Transmitter Spannung Display Fisch Symbol Grund Echtzeit Fenster Signalanzeige Tiefenbereich Grund...
-
Seite 8: Menü Einstellung
Menü Einstellung In den meisten Fällen ist die Standardeinstellung ausreichend. In bestimmten Situationen müssen Sie jedoch die Menüeinstellungen anpassen, um die Verwendung zu verbessern. 1) Empfindlichkeit Legt fest, wie Echos auf dem Bildschirm angezeigt werden. Durch Erhöhen der Empfindlichkeit werden mehr Details auf dem Bildschirm angezeigt. - Seite 9 Menü Liste Sensivity Steuert die Detailstufe der Anzeige. Passen Sie die Schwelle der Fischgrößenanzeige an. Bei einer höheren Einstellung werden schwache Erträ- Fish ID. Sens. ge als Fisch angezeigt, während eine niedrige Einstellung verhindert, dass Fisch als Fisch angezeigt wird. Tiefenbereich Bestimmen Sie, in welchem Bereich der untere Teil auf dem Bildschirm angezeigt wird.
