Asus G17140 Anleitung

Asus G17140 Anleitung

Vorschau ausblenden
1
2
3
4
5
6
7
8

Werbung

Quicklinks

Diese Anleitung herunterladen
Upgrade-Anleitung

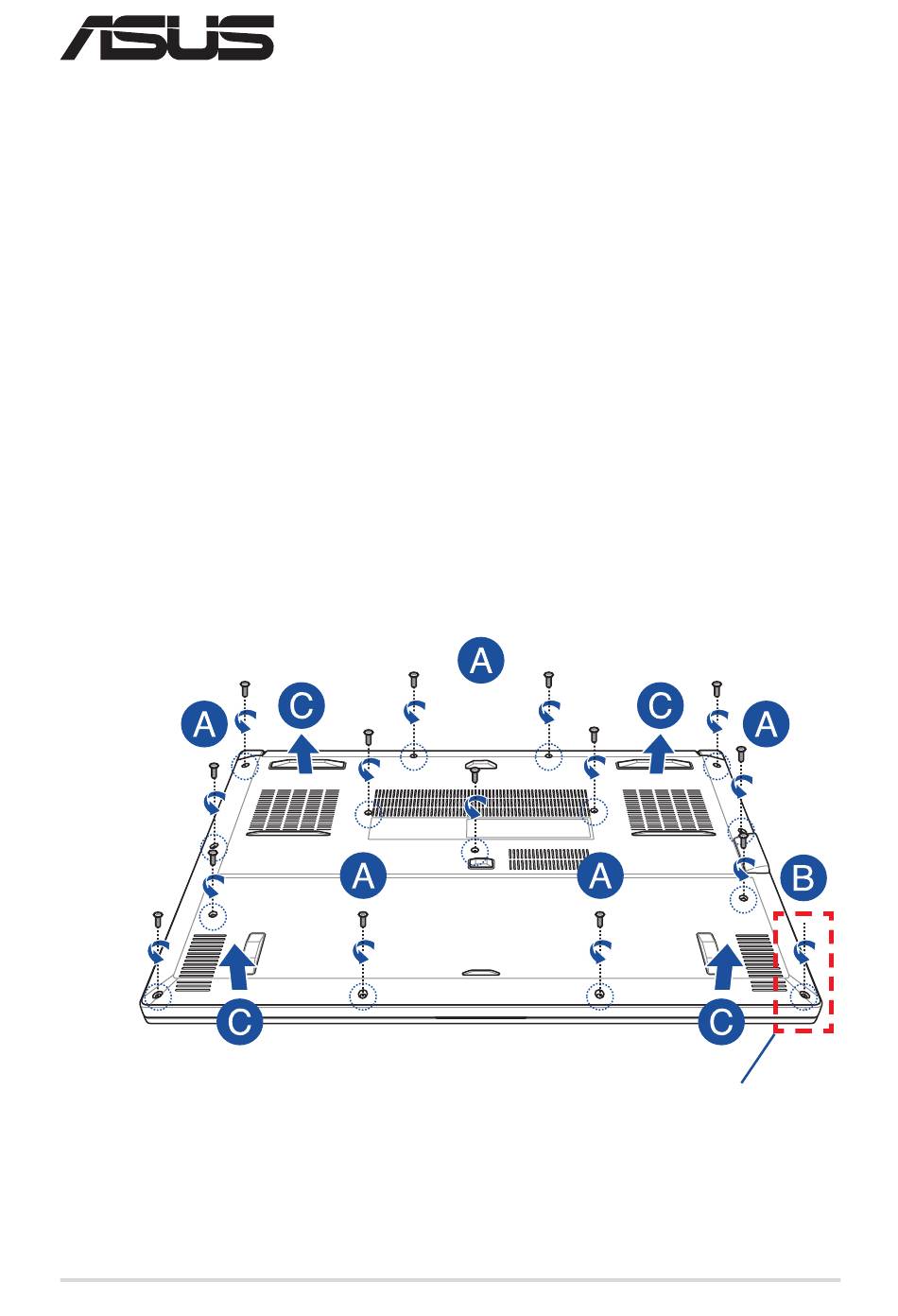

Entfernen der Fachabdeckung
A.
Entfernen Sie die Schrauben der Fachabdeckung des Notebook-PCs.
B.
Lösen Sie die Pop-open-Schraube, ohne die Schraube von der
Abdeckung zu entfernen.
C.
Ziehen Sie die Abdeckung ab und entfernen Sie sie vollständig von
Ihrem Notebook-PC.
Notebook-PC Upgrade-Anleitung
G17140
Pop-open-Schraube
1

Werbung

loading

Verwandte Anleitungen für Asus G17140

Inhaltszusammenfassung für Asus G17140

  • Seite 1 G17140 Upgrade-Anleitung Entfernen der Fachabdeckung Entfernen Sie die Schrauben der Fachabdeckung des Notebook-PCs. Lösen Sie die Pop-open-Schraube, ohne die Schraube von der Abdeckung zu entfernen. Ziehen Sie die Abdeckung ab und entfernen Sie sie vollständig von Ihrem Notebook-PC. Pop-open-Schraube Notebook-PC Upgrade-Anleitung...
  • Seite 2 So setzen Sie die Fachabdeckung wieder ein: Richten Sie die Fachabdeckung aus und bringen Sie sie wieder an. Befestigen Sie die Abdeckung mit den zuvor entfernten Schrauben. Ziehen Sie die Pop-open-Schraube fest. Pop-open-Schraube Notebook-PC Upgrade-Anleitung...
  • Seite 3 Übersicht der Abdeckungsschrauben M2 X 9,5 (7x) M2 X 8 (7x) M2.5 X 8 (1x Pop-open-Schraube) Notebook-PC Upgrade-Anleitung...

  • Seite 4: Installieren Eines Ram-Moduls

    Installieren eines RAM-Moduls Rüsten Sie die Speicherkapazität Ihres Notebook-PCs auf durch die Installation eines RAM (Random-Access-Memory)-Moduls im Speichermodulfach. Die folgenden Schritte zeigen Ihnen, wie Sie ein RAM-Modul in Ihrem Notebook- PC installieren: WARNUNG! Entfernen Sie alle angeschlossenen Geräte, Telefone oder Telekommunikationsverbindungen sowie das Netzteil und den Akku, bevor Sie das Fachabdeckung öffnen.
  • Seite 5 Entfernen Sie die Fachabdeckung. HINWEIS: Weitere Einzelheiten finden Sie im Abschnitt Entfernen der Fachabdeckung in dieser Anleitung. Richten Sie das RAM Modul aus und setzen Sie es in den Modulsteckplatz des Notebooks. Drücken Sie das RAM Modul nach unten, bis es einrastet. 30°...

  • Seite 6: Installation Einer M.2-Karte

    Installation einer M.2-Karte Befolgen Sie die folgenden Schritte, wenn Sie eine kompatible M.2-Karte in Ihren Notebook-PC installieren: WICHTIG! Erwerben Sie die M.2-Karte von autorisierten Händlern dieses Notebook-PCs, um ein Maximum an Kompatibilität und Zuverlässigkeit zu gewährleisten. WARNUNG! Entfernen Sie alle angeschlossenen Geräte, Telefone oder Telekommunikationsverbindungen sowie das Netzteil und den Akku, bevor Sie das Fachabdeckung öffnen.
  • Seite 7 Entfernen Sie die Fachabdeckung. HINWEIS: Weitere Einzelheiten finden Sie im Abschnitt Entfernen der Fachabdeckung in dieser Anleitung. Richten Sie die M.2-Karte aus und setzen Sie sie in den Modulsteckplatz ein. Befestigen Sie die M.2-Karte mit den mitgelieferten Schrauben in ihrer Position.
  • Seite 8 Notebook-PC Upgrade-Anleitung...
