PEHA 409 SR Bedienungsanleitung

PEHA - Paul Hochköpper GmbH & Co. KG
Gartenstr. 49 D-58511 Lüdenscheid
Telefon (02351) 185-0 Telefax (02351) 27666
e-mail: peha@peha.de Internet: www.peha.de

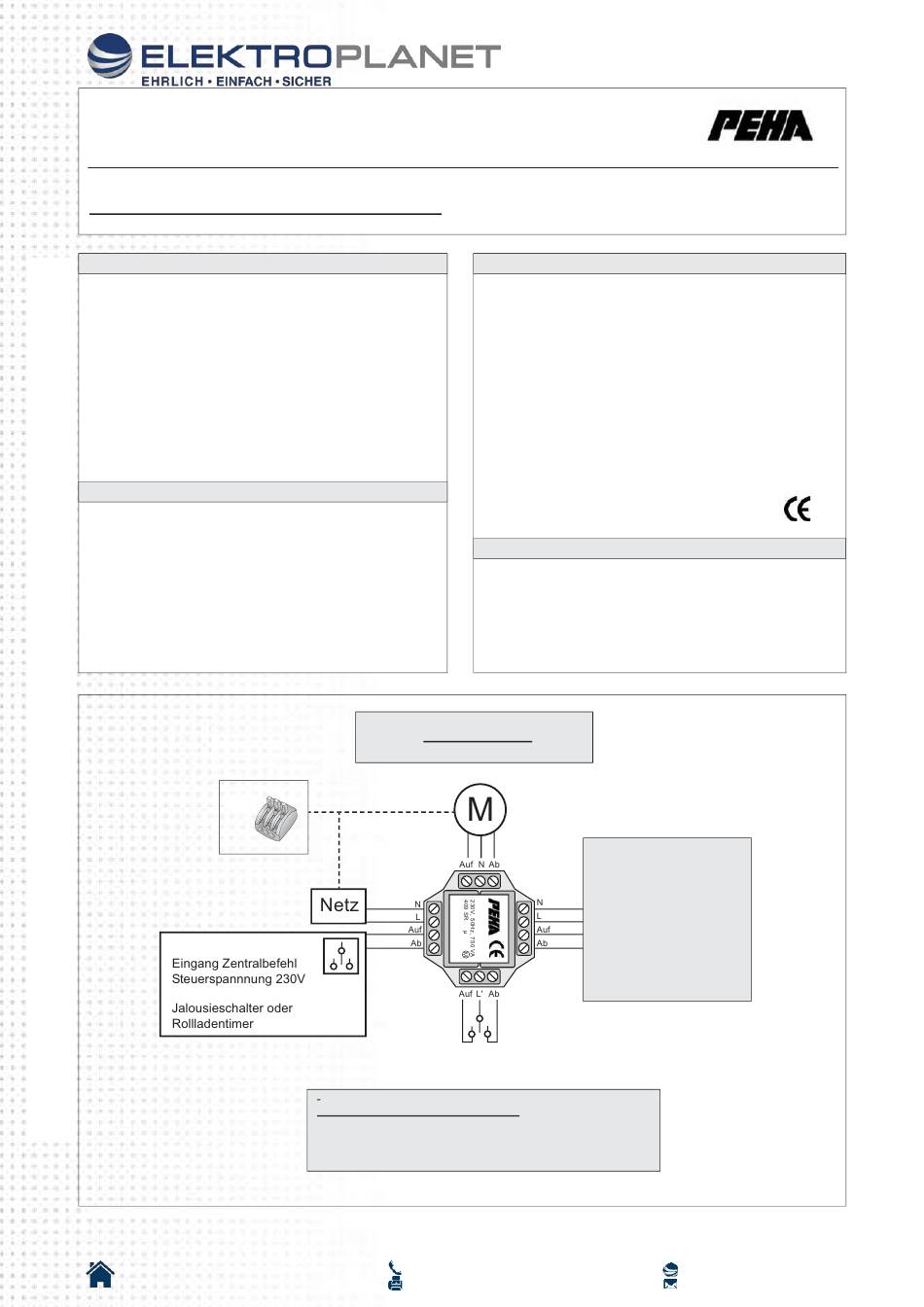

Bedienungsanleitung
Mehrfachsteuerrelais für Rollladenmotor Art.-Nr. 409 SR
Beschreibung
Mit dem Mehrfachsteuerrelais können Sie sehr einfach
Rollladenmotoren in Gruppenanlagen zusammenfassen.
Dies können Einzelgruppen oder zentral gesteuerte
Untergruppen sein. Es bietet hierfür ganz besondere
Produktvorteile:
- höchste Betriebssicherheit
- besonders kleine Bauform, Höhe nur 22mm
- vollständige Trennung von Last- und Steuerkreis
- Zwangsverriegelung beider Laufrichtungen, zum Schutz
Ihrer Motoren und Steuergeräte
Bedienung des Motors
Pro Mehrfachsteuerrelais
Rollladen-motoren angeschlossen werden. Als lokale
Bedienung werden Jalousietaster angeschlossen.
Keine Jalousieschalter verwenden, diese können
Schäden an der Anlage und den Motoren verursachen!
Als Zentrale kann ein Jalousietaster oder -schalter, eine
Zeitschaltuhr oder der Programmierbare Rollladenschalter
eingesetzt werden. Der Zentralbefehl arbeitet in Vorrang-
schaltung.
PE
Anleitung-409SR.qxd
INDUSTRIESTRASSE 2
CH-8335 HITTNAU
können ein oder zwei
Motoranschlüsse
Einzelbedienung: Jalousietaster
(Jalousieschalter dürfen nicht eingesetzt werden; sie
können u.U. Schäden am Motor verursachen.)
Revisionsstand: 2
+41´44´950´10´10
+41´44´950´10´44
Elektro-Installationsgeräte und systeme
Technische Daten und Einbaumaße
Versorgungsspannung: 230V, 50Hz, +-10%,
Neutralleiter erforderlich
Steuerspannung: 230V, 50Hz, +-10%
Stromaufnahme: 10mA im Relaisbetrieb
Schaltleistung: μ 6A, 250 V AC, Motorlast
max. 750VA, nur für 230 V-Mo-
toren mit Endlagenschaltern
Temperaturbereich: 0-60 Grad C
Schraubklemmen: massiv, 2x1,5mm², 1x2,5mm²;
fexibel 1,5mm²
Maße: H 22 x B 52 x T 49 mm
Einbau: in tiefe Schalterdose oder
AP-Feuchtraum-Abzweigdose
Bei der Auslegung der Gesamtanlage
ist die Gesamtphasenlast zu beachten.
Sicherheitshinweise
Dieses Gerät darf nur von
installiert werden. Die geltenden Errichtervorschriften
sind zu beachten. Alle Tätigkeiten dürfen nur bei abge-
schalteter Netzspannung durchgeführt werden. Diese
Bedienungsanleitung ist
des Gerätes und unserer
zu weiteren
Mehrfachsteuerrelais
oder
zu weiterem Motor
oder
bleibt unbelegt
autorisierten Personen
zu beachten, Bestandteil
Garantiebedingungen.
Revisionsdatum: 15.3.2005
