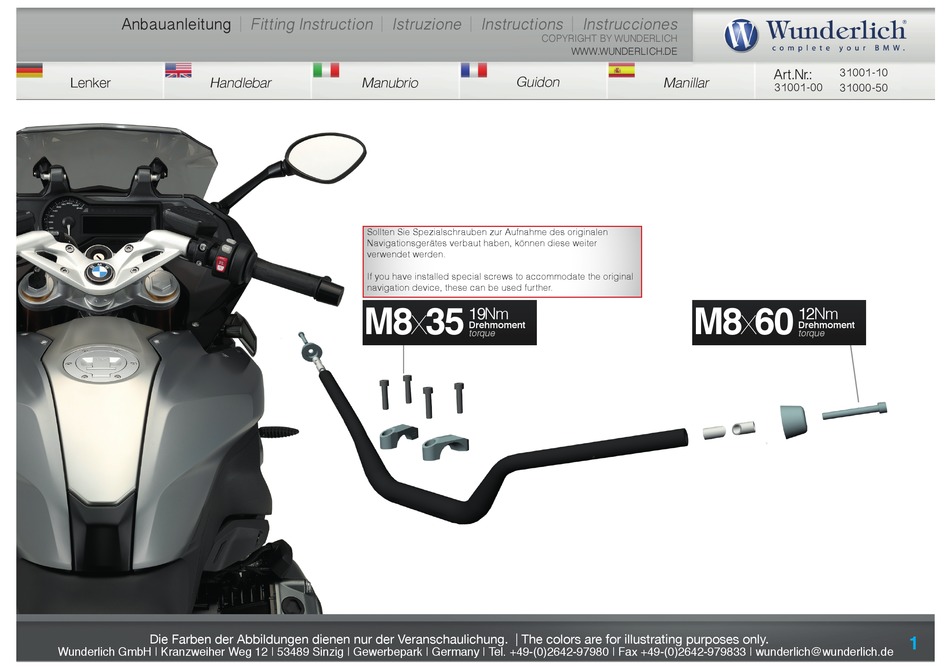

Anbauanleitung
Handlebar
Lenker
Die Farben der Abbildungen dienen nur der Veranschaulichung. | The colors are for illustrating purposes only.
Wunderlich GmbH | Kranzweiher Weg 12 | 53489 Sinzig | Gewerbepark | Germany | Tel. +49-(0)2642-97980 | Fax +49-(0)2642-979833 | wunderlich@wunderlich.de
|
Fitting Instruction
|
Istruzione
Manubrio
Sollten Sie Spezialschrauben zur Aufnahme des originalen
Navigationsgerätes verbaut haben, können diese weiter
verwendet werden.
If you have installed special screws to accommodate the original
navigation device, these can be used further.
M8x35
|
Instructions
|
Instrucciones
COPYRIGHT BY WUNDERLICH
WWW.WUNDERLICH.DE
Guidon
19Nm
Drehmoment
torque
Art.Nr.:
31001-10
Manillar
31001-00
31000-50
M8x60
12Nm
Rahmen
Drehmoment
frame
torque
1
Werbung
Verwandte Anleitungen für Wunderlich 31001-00
Inhaltszusammenfassung für Wunderlich 31001-00
- Seite 1 Die Farben der Abbildungen dienen nur der Veranschaulichung. | The colors are for illustrating purposes only. Wunderlich GmbH | Kranzweiher Weg 12 | 53489 Sinzig | Gewerbepark | Germany | Tel. +49-(0)2642-97980 | Fax +49-(0)2642-979833 | wunderlich@wunderlich.de...
- Seite 2 Anbauanleitung Fitting Instruction Istruzione Instructions Instrucciones COPYRIGHT BY WUNDERLICH WWW.WUNDERLICH.DE Entfernen Sie die Abdeckung 1, danach lösen Sie die Stecker 2 . Remove cover 1, then unplug the connectors 2. Die Farben der Abbildungen dienen nur der Veranschaulichung. | The colors are for illustrating purposes only.
- Seite 3 Anbauanleitung Fitting Instruction Istruzione Instructions Instrucciones COPYRIGHT BY WUNDERLICH WWW.WUNDERLICH.DE Die Farben der Abbildungen dienen nur der Veranschaulichung. | The colors are for illustrating purposes only.
- Seite 4 Anbauanleitung Fitting Instruction Istruzione Instructions Instrucciones COPYRIGHT BY WUNDERLICH WWW.WUNDERLICH.DE R / RS Bitte beachten Sie die korrekte Stellung und Freigängigkeit der Lenkerarmatur bevor Sie bohren. ( Nur 31001-10) In umgekehrter Reihenfolge zusammen setzen. Please take care of the correct position and enough space of the tiller pod before drilling into the handlebar.
