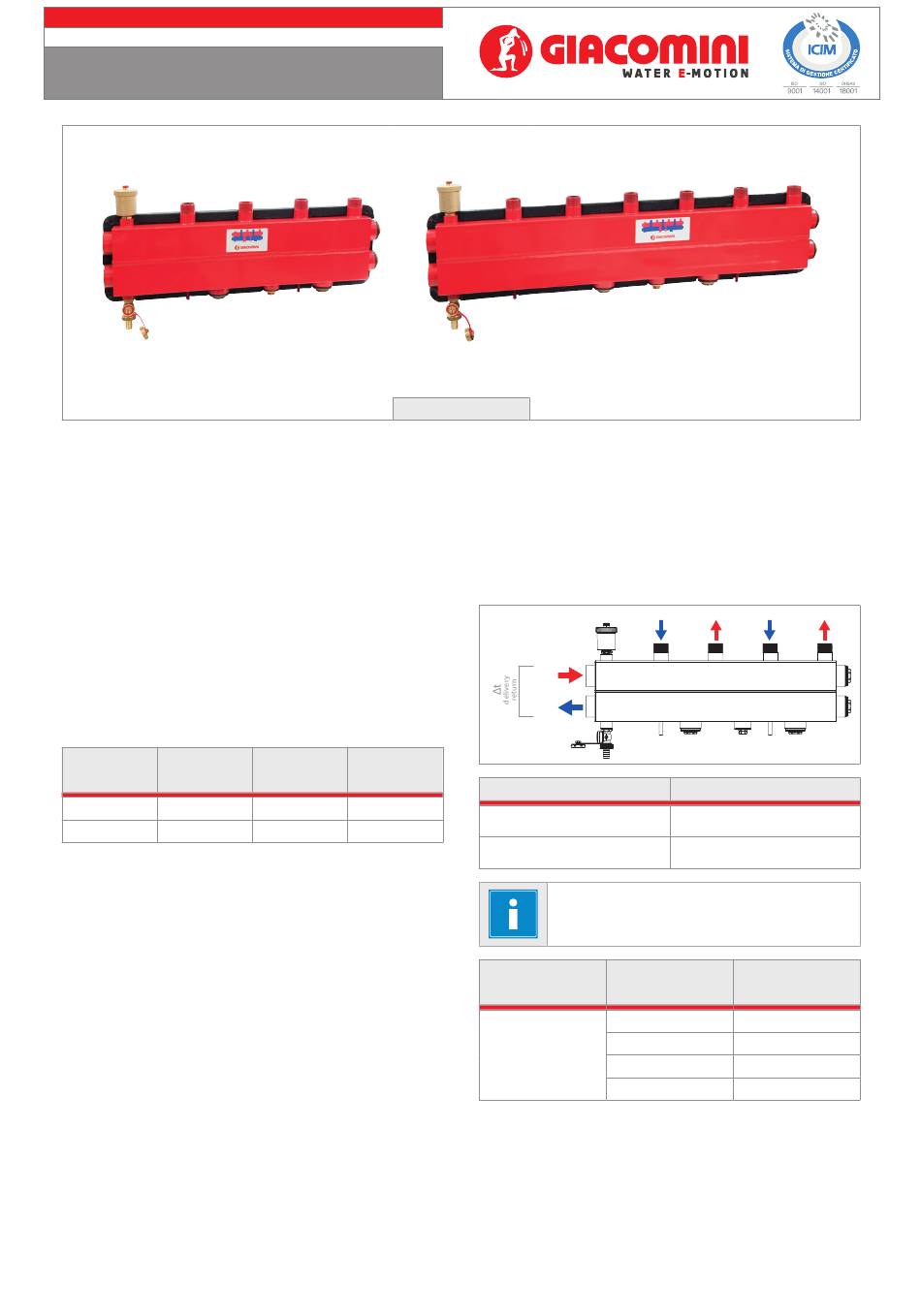

K
omponenten für die
0870DE September 2017
M
ultifunktionsverteiler
t
Mit hydraulischer rennfunktion
r586seP
Beschreibung
Der R586SEP Kesselraumverteiler ist ein Stahl-Multifunktions-Gerät mit
Abgängen für die Primär- und Sekundärkreisläufe, einem automatischen
Entlüftungsventil, einem Ablasshahn und einer Isolierschale.
In der Regel erfolgt ein Einsatz in Kesselräumen von Heiz- und Kühlsystemen
mit mehreren Regelungszonen.
Der R586SEP-Verteiler ermöglicht die einfache Installation von zwei oder
drei Pumpengruppen R586R, abhängig von der Ausführung. Durch den
modularen Aufbau lassen sich zwei R586SEP-Verteiler in Serie und bis zu
sechs Pumpengruppen R586R installieren, um so den Anforderungen
größerer Installationen gerecht zu werden.
Darüber hinaus verfügt der R586SEP über eine einstellbare hydraulische
Trennfunktion, um die Durchflussmengen der Primär- und Sekundärkreise
auf einfachste Weise zu steuern.
Versionen und Bestellnummern
Primärkreis
Bestellnummer
Anschlüsse
R586SEY02 1 1/4"IG
ISO 228
R586SEY03 1 1/4"IG
ISO 228
Vervollständigendes Zubehör
• R20DY016: Messing-Verschraubung 1 1/4" x 1 1/4"
zur Erweiterung der Verteiler
• R588SEY01: Satz Wandhalterung
• R252Y001: Kugelabsperrung 1 1/2" ÜM x 1" IG, für die Installation der R586R
Einheit an Ausgängen des Sekundärkreises
H
eizung
Sekundärkreis Anzahl Anschlüsse
Anschlüsse Sekundärkreis
1"AG 2
ISO 228
1"AG 3
ISO 228
R586SEP
Technische Daten
• Betriebsflüssigkeit: Wasser, Glykogemisch (max. 50 % Glykol)
• Temperaturbereich: 5 - 110 °C
• Max. Betriebsdruck: 6 bar
• Mittelabstand der sekundären Ausgänge: 125 mm
(identisch des Mittelabstand von R586R Einheiten)
• Gewicht: 7,5 kg (R586SEY02); 13 kg (R586SEY03)
Durchführung
Q1max
P1max
Derivation
Primärkreis
Q1max
Sekundärkreis (Einzelausgang)
Q2max
BEACHTE.
Zum Durchfussausgleich die hydraulische Trennfunktion nutzen.
Primärkreis
max. Durchfluss
Q1max [m /h]
3
3,0
Materialien
• Verteilergehäuse: lackierter Stahl
• Entlüftungsventil, Kappen, Ablasshahn: CW617N Messing
• Isolierung: dichtzelliger Pe-X Schaumstoff
Q2max Q2max
Max. Durchfluss [m
3,0
2,0
Primärkreis
Primärkreis
max. Leistung
Vor- und Rücklauf Δt
P1max [kW]
10 35
15 52
20 70
25 87
/h]
3
1
