4.

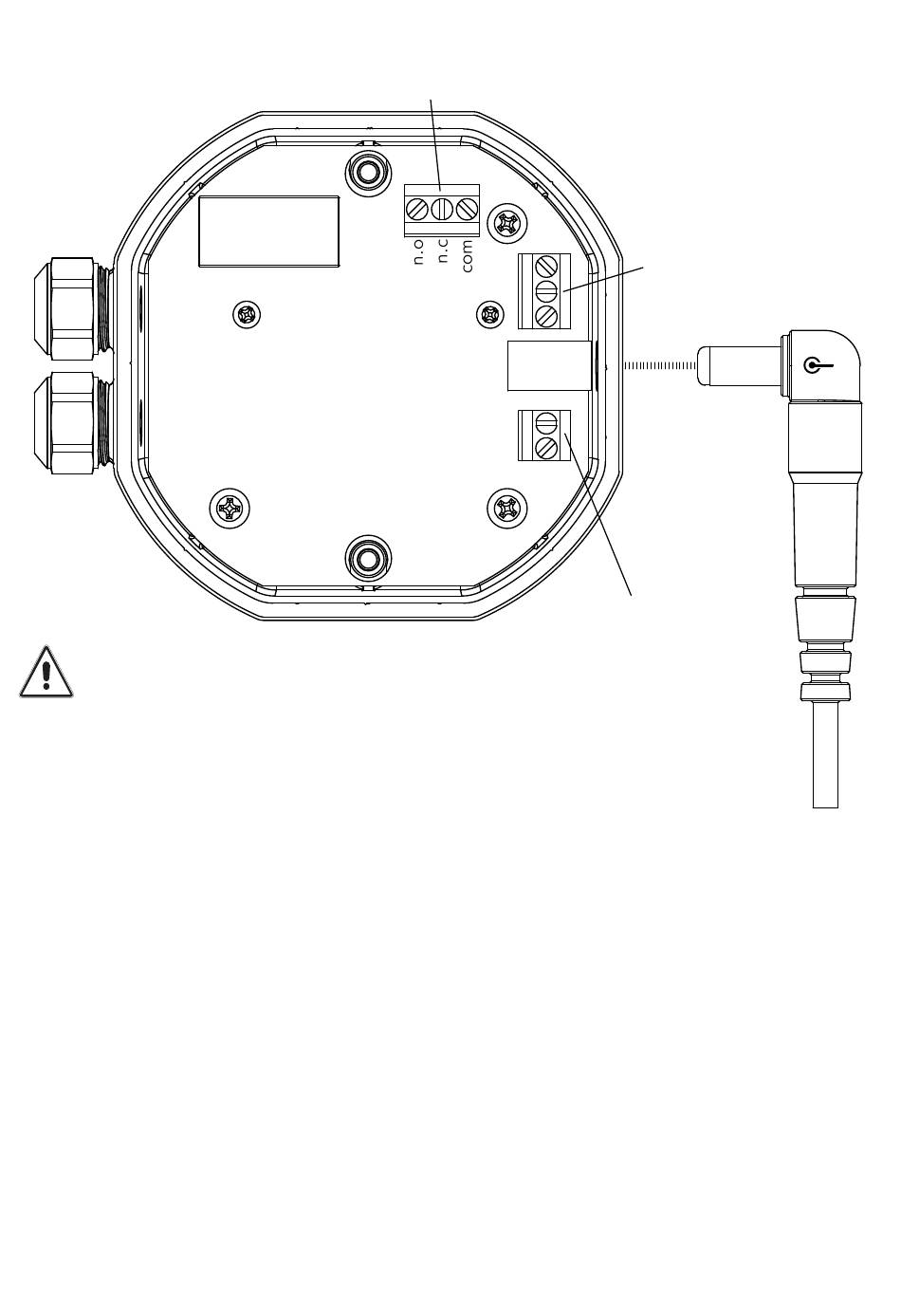

Anschlussschema

Das Gerät und der Flow Sensor sind gegen Überspannung und
Verpolung nicht geschützt.
5. Funktionen und Abfragemöglichkeiten
Messung:
Kommastellen:
Einstellungen:
Tageszähler bis
Momentanwert bis
Totalzähler bis
1-4
5-49
50 -499
>500
Limitwert mit Alarm (Filterpatronen usw.) max. 99'999 Liter. Sind 90%
des eingestellten Alarmwert erreicht, blinkt die Alarm LED.
Nach Erreichen des eingestellten Alarmwert im Tageszähler, leuchtet die
Alarm LED ständig und gleichzeitig schaltet das Relais.
Impuls pro Liter manuell max. 65'535 Impulse einstellbar.
Impuls pro Liter automatisch max. 999.999 Liter einstellbar.
4-stelliger Schutz-Code.
Relais output
—
Signal
+
+5-24 VDC
GND
imp/l
imp/l
imp/l
imp/l
Flow Sensor
Speisung
999'999 Liter
99.99 l/min
99'999 Liter
= keine
= 0.0
= 0.00
= 0.000
+
FC PRO D Seite 5
