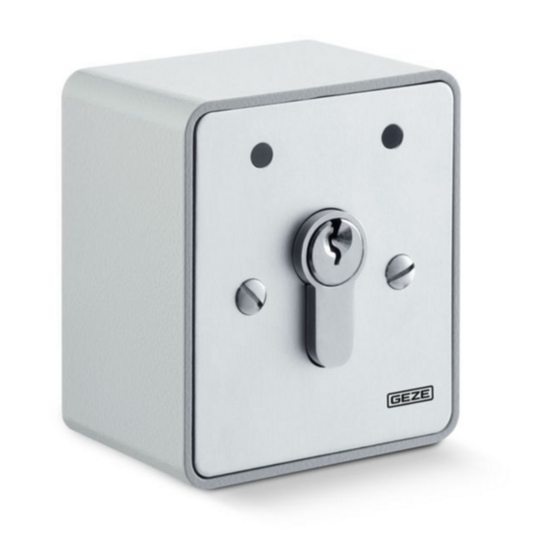

Schlüsseltaster SCT
Key-operated switch
SCT
120527-04
Bezeichnung / Description
Der Schlüsseltaster ermöglicht berechtigten Personen die Nutzung
eines GEZE Bedienterminals oder das Erzeugen eines Ansteuersignals.
à Schlüsseltaster, 1 pol. mit 1-fach Rahmen AS 500 alpinweiß, ohne
Profilhalbzylinder, Mat. Nr. 117996
Key-operated switch enables authorized persons to use a GEZE
operating terminal or to generate a activation signal.
à Key-operated switch, single-pole with 1 frame AS 500 alpine
white, without profile half cylinder, Mat. No. 117996
Sicherheitshinweis / Safety instructions
Bitte die Sicherheitshinweise des Türantriebs beachten /
please follow the safety instructions of the door drive.
Zubehör / Accessories
Name
AS 500 UP-Rahmen / AS 500 concealed frame
à 1-fach / single
à 2-fach / double
à 3-fach / triple
à 4-fach / quadruple
à 5-fach / quintuple
AS 500 Aufputzdose / AS 500 surface-mounted box
à 1-fach / single
à 2-fach / double
à 3-fach / triple
Zwischenrahmen 55×55 für ST 550 alpinweiß / intermediate
frame 55×55 for ST 550 alpine white
Zwischenrahmen 55×55 für LS 990 alpinweiß / intermediate
frame 55×55 for LS 990 alpine white
Zwischenrahmen 55×55 für LS 990 edelstahl / intermediate
frame 55×55 for LS 990 stainless steel
DE Montageanleitung
GB Installation instructions
Mat. Nr.
115376
115377
115378
115379
115380
120503
128609
133206
155851
148997
131822
GEZE GmbH
Reinhold-Vöster-Straße 21–29
71229 Leonberg
Germany
Name
AS 500 Blindabdeckung / AS 500 dummy cover
Profilhalbzylinder / profile half cylinder
Schaltkontakt / switch contact
Passende Schalterprogramme /
Matching switch ranges
Jung
à AS 500
à LS 990 (mit Zwischenrahmen /
with intermediate frame)
à ST550 (mit Zwischenrahmen /
with intermediate frame)
Merten
à System M
Berker
à B3
à B7
à S1
Technische Daten / Technical data
à Schaltspannung / Switching voltage:
à Schaltstrom / Switching current:
à Schutzart / Protection rating:
Normen / Standards
à DIN 18 252 - Profilzylinder für Türschlösser / profile cylinder for
door locks
Tel.: 0049 7152 203 0
Fax: 0049 7152 203 310
www.geze.com
Gira
à Standard 55
à E2
à Event
Feller
à EDIZIOdue
max. 240 V AC
max. 4 A
IP 40
Mat. Nr.
115402
090176
024467
