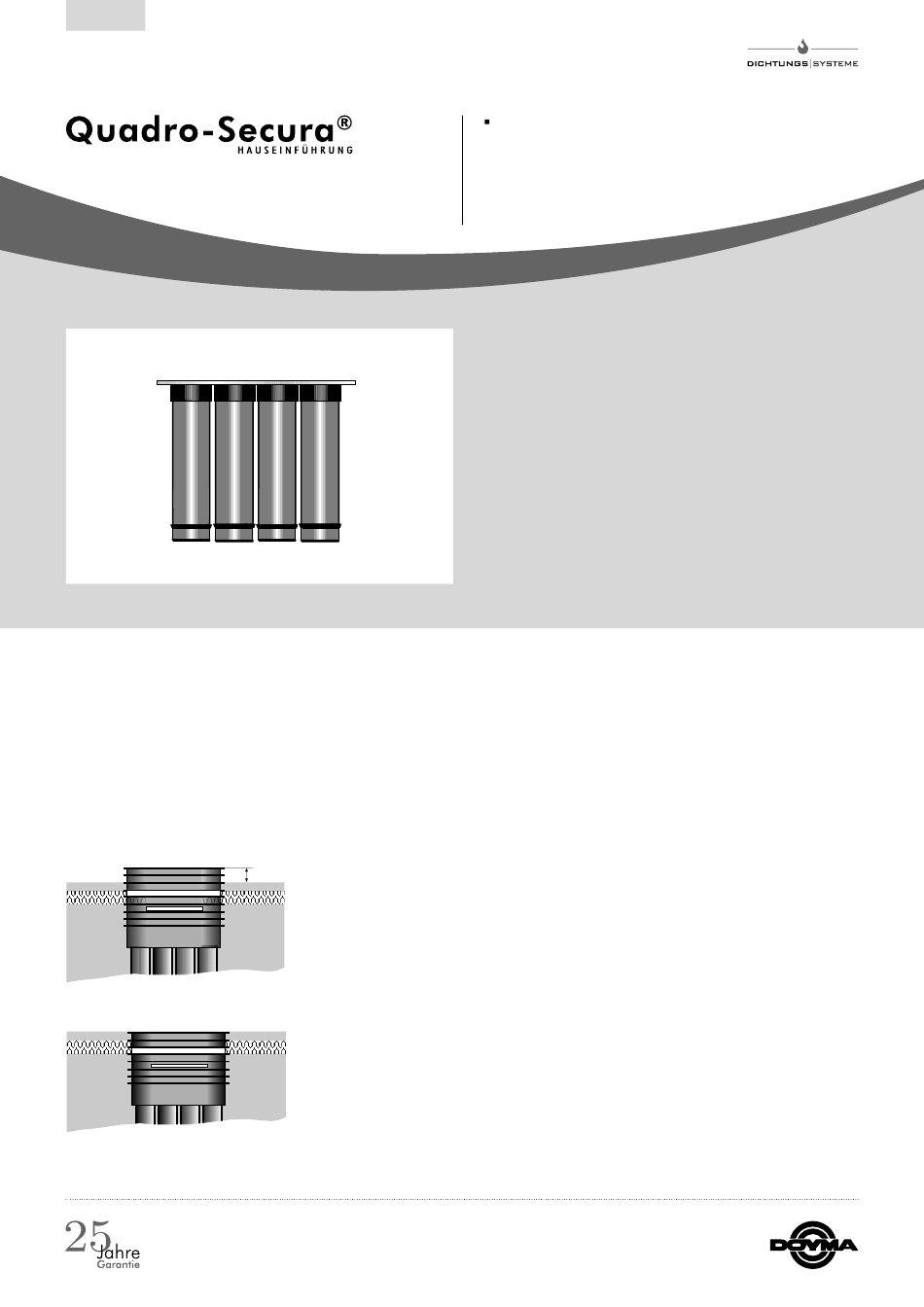

EINBAUHINWEISE
Dichteinsatz Quadro-Secura Basic-MB-R 2-5
®
Lieferumfang mit DOYMA Dichtplatte (optionales Zubehör).
Einbauschritte
Hinweise:
- Vor dem Einbau der Mehrsparten-Hauseinführung müssen der Arbeitsraum sowie der Hausanschlussgraben nach den
derzeit gültigen Richtlinien ordnungsgemäß verfüllt und verdichtet werden.
- Mehrsparten-Hauseinführungen Quadro-Secura
vom Januar 2008 und sind kompatibel zu Gas-Hauseinführungen die in Ausführung und Konstruktion ebenfalls dem
Beiblatt B1 entsprechen.
FFB
FFB
Basic erfüllen den Anhang B1 der Prüfgrundlage VP 601
®
Ü
Quadro-Secura Basic MB-R2-5
®
Dichteinsatz für Quadro-Secura
Gewerkeabdichtungen:
Gas: Gas-Hauseinführungen RMA, Schuck, VAF Voigt,
Jeschke: 1" (1 ¼" + 1 ½" auf Anfrage)
Wasser: Außen-Ø 32 mm, 40 mm, 50 mm;
Strom: von 26 - 36 mm Außendurchmesser
Telekomm: bis zu 7 Leitungen, z. B. Telefon, Kabelfernsehen
2x (5 - 7 mm), 3x (7 - 13 mm) Außendurchmesser und
1x (14 - 18 mm) und 1x (19 - 22 mm) Außendurchmesser
(weitere Abmessungen möglich)
1 Futterrohr einbetonieren.
Vorbereitung siehe Montageanleitung
Quadro-Secura Basic-FUBO-E-R 2-5.
®
2 Überstand auf FFB herstellen.
Überstand des Futterrohres durch Abnehmen des Schutzdeckels
und der einzelnen Ausgleichsrahmen herstellen.
Achtung!
Zur Erfüllung der Anforderungen zur thermischen Belastbarkeit
nach DVGW-Prüfrichtlinie VP 601 Punkt 4.8 und Aufrechterhaltung
der DVGW-Zulassung muss das Rohbauteil eingegossen sein.
Basic-FUBO-E-R2-5
®
