Kinderland 02 2852 Montageanleitung

ESF Emsland Spiel- und
Freizeitgeräte
GmbH & Co. KG
Thyssenstraße 7
49744 Geeste
Tel: (0 59 37) 9 71 89-0
Fax: (0 59 37) 9 71 89-90
Bemerkungen:
Das Gerät wird in 3 Teilen geliefert
- 2 Stück Standpfosten
- 1 Stück Hängematte
Falls gewünscht
- 2 Stück Pfostenschuhe
Montage:

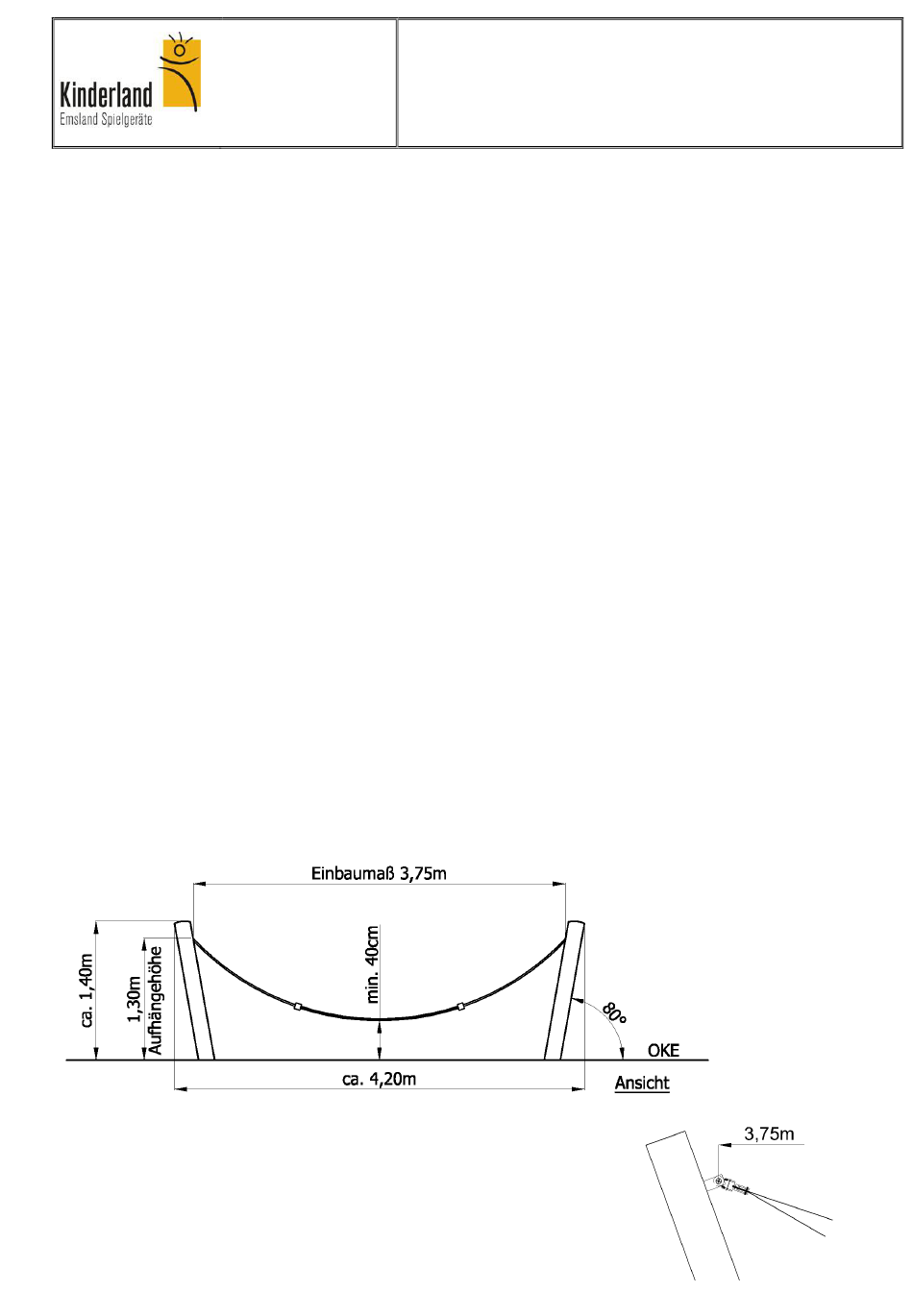

- Fundamentlöcher nach Plan anzeichnen und ausheben.
- Bei Pfostenschuheinbau/ Stahlpfosteneinbau:
- Betongrundschicht nach Plan einbringen.
- Gerät zusammensetzen.
- Nach Abbinden der Betongrundschicht, Gerät aufstellen, ausrichten und ggf. abstützen.
- Fundamentlöcher mit Ortbeton C20/25 XC1/XC2 Körnung 0-16 verfüllen und verdichten.
- Nach Abbinden des Betons, Löcher mit Boden verfüllen und lagenweise anstampfen.
- Achtung: Bei Pfostenschuheinbau muss von OKE bis zum Pfosten ein Freiraum von min. 3cm
eingehalten werden!
- Bei Robinienerdeinbau:
- Drainageschicht nach Plan einbringen.
- Gerät zusammensetzen.
- Gerät aufstellen, ausrichten und ggf. abstützen.
- Fundamentlöcher mit Ortbeton C20/25 XC1/XC2 Körnung 0-16 verfüllen und verdichten.
- Nach Abbinden des Betons, Löcher mit Boden verfüllen und lagenweise anstampfen.
Beiblatt beachten!
Bis zur Markierung eingraben!
Montageanleitung
Klassifikation: DIN EN / EN 1176
Spielgerät: Hängematte
Art.-Nr.: 02 2852
Stand: 20.06.2013
