Bedienungsanleitung
SMD-Leistungsschalter
Best.-Nr. 191779
Bestimmungsgemäße Verwendung
Der SMD-Leistungsschalter dient zum Schalten von Sonderfunktionen im Modellbaubereich, z.B. Schein-
werfer, Blinker, Hupe, Martinshorn, Wasserpumpe usw.
Der Anschluss erfolgt an einen freien Kanal eines Empfängers oder alternativ parallel zu einem Servo. Über
ein kleines Einstellpotentiometer kann der Schaltpunkt festgelegt werden.
Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind unbedingt zu
beachten.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Fir-
mennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehal-
ten.
Lieferumfang
• SMD-Leistungsschalter
• Bedienungsanleitung
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe-
achten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In
solchen Fällen erlischt die Gewährleistung/Garantie!
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des
Produkts nicht gestattet.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
• Das Produkt darf nicht feucht oder nass werden, dadurch wird es zerstört.
• Überlasten Sie den SMD-Leistungsschalter nicht (siehe „Technische Daten").
• Halten Sie ausreichend Abstand zum Empfänger und zu Motoren/Fahrtreglern ein. Verlegen Sie die An-
schlusskabel nicht in der Nähe der Antenne des Empfängers.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe
wird es beschädigt.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährlichen
Spielzeug werden. Achten Sie darauf, dass sich beim Umgang mit Fahrzeugen niemals Körperteile oder
Gegenstände im Gefahrenbereich von drehenden Teilen befinden. Verletzungsgefahr!

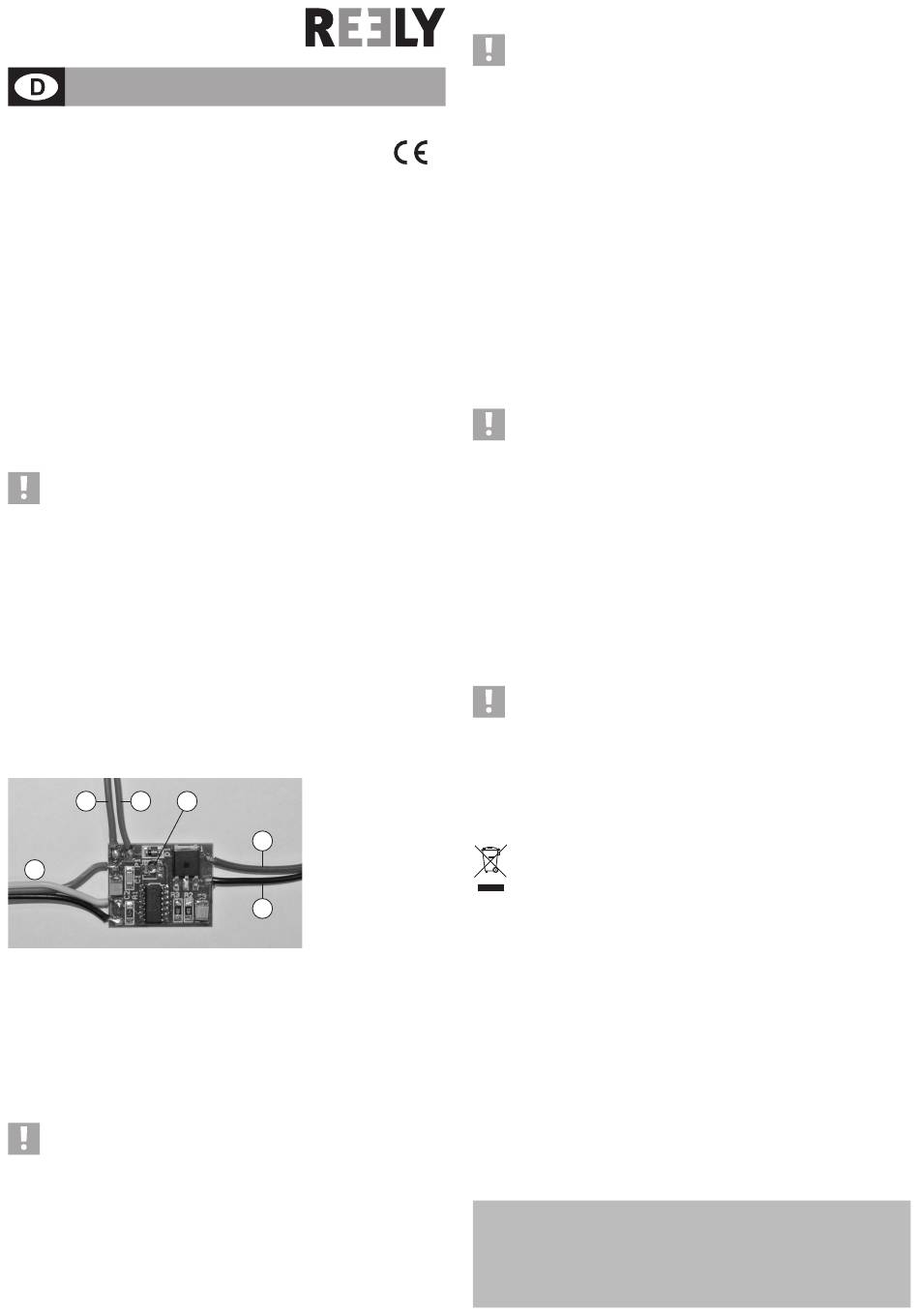

Anschlüsse und Bedienelemente
2
3
+
1
1
Servokabel
Gelbe/weiße/orange Leitung:
Steuersignal
Rote Leitung:
Betriebsspannung (4,5 - 6 V/DC)
Braune/schwarze Leitung:
Minus/GND
2 Eingangsspannung, 5 - 18 V/DC
3 Anschluss für Verbraucher/Last, direkt mit (2) verbunden (+)
4 Drehpotentiometer zur Einstellung des Schaltpunktes
5 Anschluss für Verbraucher/Last
6 Minus/GND
Der SMD-Leistungsschalter ist nur für eine Betriebsspannung von 4,5 - 6 V/DC geeignet, die er
über das Servokabel (1) direkt vom Empfänger erhält.
Die Schaltspannung für den Verbraucher kann dagegen im Bereich 5 - 18 V/DC liegen.
Beachten Sie dass der Anschluss (6) und Minus/GND vom Servokabel direkt miteinander verbun-
den sind (wichtig, wenn Sie die Schaltspannung von einem mehrzelligen Akku abgreifen).
www.conrad.com
4
5
6
Anschluss und Montage
Der Anschluss darf nur im spannungslosen Zustand vorgenommen werden. Erst wenn alle Ver-
bindungen vorgenommen und kontrolliert worden sind, darf die Betriebsspannung zugeschaltet
werden.
Achten Sie unbedingt darauf, dass beim Anschluss keine Kurzschlüsse entstehen. Verwenden
Sie beispielsweise geeignete Schrumpfschläuche, um Lötverbindungen zu schützen.
Verlegen Sie alle Kabel so, dass sie nicht durch scharfe Kanten beschädigt werden können.
Version 02/14
Achten Sie darauf, dass die Kabel nicht in Antriebsteile gelangen. Fixieren Sie die Kabel bei-
spielsweise mit Kabelbindern.
• Verbinden Sie die beiden Kabel (3) und (5) mit dem Verbraucher. Je nach angeschlossenem Verbraucher
ist auf die richtige Polarität (Plus/+ und Minus/-) zu achten, siehe Kapitel „Anschlüsse und Bedienelemen-
te".
• Verbinden Sie das Servokabel (1) z.B. mit einem freien Kanal Ihres Empfängers. Achten Sie hierbei auf
den korrekten Anschluss; beachten Sie entweder den Aufdruck auf Ihrem Empfänger oder die Informatio-
nen in der zugehörigen Bedienungsanleitung.
Alternativ kann das Servokabel des SMD-Leistungsschalters auch parallel zu einem vorhandenen Servo
oder Fahrtregler geschaltet werden (z.B. über ein Servo-Y-Kabel).
Achten Sie auch hier unbedingt auf den korrekten Anschluss. Die Farben für das Steuersignal oder für
Minus/GND können je nach Servo/Fahrtregler variieren:
Gelbe/weiße/orange Leitung:
Rote Leitung:
Braune/schwarze Leitung:
• Die Kabel (2) und (6) dienen zum Anschluss an die Schaltspannung. Achten Sie hier unbedingt auf die
richtige Polarität (Plus/+ und Minus/- beachten), da andernfalls der SMD-Leistungsschalter zerstört wird,
Verlust von Gewährleistung/Garantie!
Der SMD-Leistungsschalter ist nur für eine Betriebsspannung von 4,5 - 6 V/DC geeignet, die er
über das Servokabel (1) direkt vom Empfänger erhält.
Die Schaltspannung für den Verbraucher kann dagegen im Bereich 5 - 18 V/DC liegen.
Beachten Sie dass der Anschluss (6) und Minus/GND vom Servokabel (1) direkt miteinander ver-
bunden sind (wichtig, wenn Sie die Schaltspannung von einem mehrzelligen Akku abgreifen).
• Befestigen Sie den SMD-Leistungsschalter an einer geeigneten Stelle in Ihrem Modell. Verwenden Sie
beispielsweise doppelseitiges Klebeband oder Klettband.
Wenn der SMD-Leistungsschalter an einer unzugänglichen Stelle im Modell montiert werden muss, so
stellen Sie vor der Montage den Schaltpunkt ein.
Wählen Sie einen Montageort, an dem der SMD-Leistungsschalter vor Staub, Schmutz und Feuchtigkeit
geschützt ist.
Inbetriebnahme
• Kontrollieren Sie nochmals den richtigen Anschluss.
• Schalten Sie den Sender ein und danach die Stromversorgung für den Empfänger und den SMD-Leis-
tungsschalter.
• Mittels dem Einstellpotentiometer kann der gewünschte Schaltpunkt eingestellt werden.
Verwenden Sie dazu vorzugsweise einen kleinen Kunststoff-Schraubendreher. Bei üblichen
Schraubendrehern mit Metallspitze besteht die Gefahr eines Kurzschlusses, was den SMD-
Leistungsschalter zerstört, Verlust von Gewährleistung/Garantie!
Wenden Sie beim Verdrehen keine Gewalt an!
Bewegen Sie den Steuerknüppel des zum SMD-Leistungsschalter gehörigen Kanals an Ihrem Sender
bzw. aktivieren Sie den Schaltkanal.
Kontrollieren Sie die Funktion des SMD-Leistungsschalters bzw. des daran angeschlossenen Verbrau-
chers.
Entsorgung
Elektrische und elektronische Produkte dürfen nicht in den Hausmüll!
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Technische Daten
Betriebsspannung ..........................................4,5 - 6 V/DC (über Servokabel)
Ruhestromaufnahme .....................................ca. 0,012 mA
Schaltspannung .............................................5 - 18 V/DC
Schaltstrom/Dauerstrom ................................max. 1 A
Schaltschwelle ...............................................einstellbar
Abmessungen ................................................25 x 20 x 3,5 mm (L x B x H)
Gewicht ..........................................................10 g (incl. Kabel)
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung
vorbehalten.
© Copyright 2014 by Conrad Electronic SE.
Steuersignal
Betriebsspannung
Minus/GND
V1_0214_01
