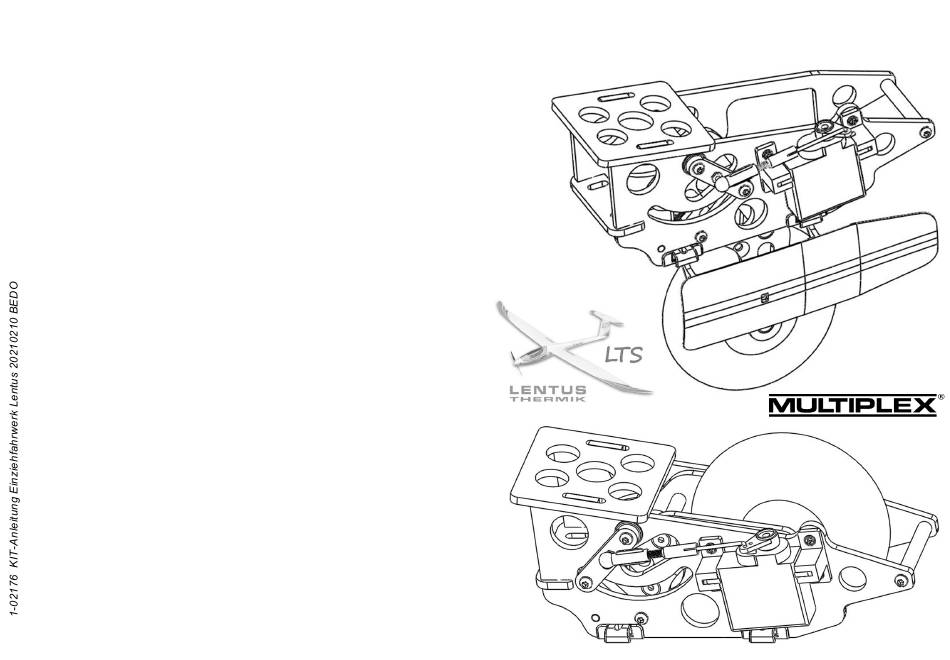

- Seite 1 Einziehfahrwerk Lentus # 1-01759 Bausatz mit Ø70mm Rad MULTIPLEX Modellsport GmbH & Co.KG · Westliche Gewerbestraße 1 · D-75015 Bretten-Gölshausen www.multiplex-rc.de...
-
Seite 2: Einziehfahrwerk Lentus
# 1-01759 Bausatz mit Ø70mm Rad GB - Retractable undercarriage Lentus Kit with Ø70mm wheel FR - Train de roulement rétractable Lentus KIT avec Ø70mm roue IT - Carrello retrattile Lentus KIT con Ø70mm routa ES - Tren de aterrizaje retráctil Lentus Kit con Ø70mm rueda... - Seite 3 Einziehfahrwerk Lentus # 1-01759 Bausatz mit Ø70mm Rad Fett grease Loctite notwendig – necessary - nécessaire 3 mm GFK Lieferumfang – Content - Contenu Ø5x26mm ALU Ø4x26mm Steel acier M3x8 Ø5x34,5mm Steel / acier Ø19x1 M3x3 Ø5x34,5mm ALU d=5,3 d=4,2...
- Seite 4 Einziehfahrwerk Lentus # 1-01759 Bausatz mit Ø70mm Rad d=5,3 D=10x1 M3x8 Ø5x43mm Steel / acier Servo HS-85MG später bei Endmontage later, when final assembly # 112086 plus tard, lorsque l’assemblage final...
- Seite 5 Einziehfahrwerk Lentus # 1-01759 Bausatz mit Ø70mm Rad Ø5x26mm ALU Ø4x26mm Steel / acier M3x8 M3x8 1. sanding K=400 2. Fett grease graisse später bei Enmontage later, when final assembly plus tard, lorsque Loctite 243 l’assemblage final für alle Verschraubungen for all screw fittings Pour tous les raccords à...
- Seite 6 Einziehfahrwerk Lentus # 1-01759 Bausatz mit Ø70mm Rad d=5,3 D=10x1 Ø5 x 34,5mm Steel / acier M3x8 Ø5 x 34,5mm ALU d=5,3 M3x8 D=10x1...
- Seite 7 Einziehfahrwerk Lentus # 1-01759 Bausatz mit Ø70mm Rad d=5,3 D=10x1 d=5,3 D=10x1 M3x8 1. sanding 2. Fett K=400 grease graisse 3. Test...
- Seite 8 Einziehfahrwerk Lentus # 1-01759 Bausatz mit Ø70mm Rad 2,9x9,5 ~ 70% 1x L 1x R Ø19x1 2,9x9,5 Ersatzteil LTS Kit Anleitung / manual spare part => 26. # 1-01759 pièce de rechange...
