Inhaltszusammenfassung für LINCOS U-256AT

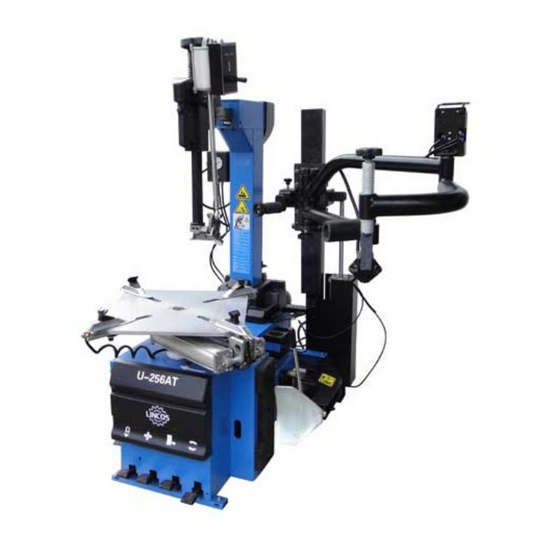

- Seite 1 BEDIENUNGSANLEITUNG U-256AT REIFENMONTAGEMASCHINE...
- Seite 2 Die Angaben in der Bedienungsanleitung sind überprüft. Trotzdem, ist es nicht ausschliessbar, dass vielleicht Fehler in der Bedienungsanleitung vorhanden sind. Die Bedienungsanleitung wurde für Personen angefertigt, die mit der Fahrzeugprüfung und -reparatur befugt sind, und die entsprechende technische Kenntnisse besitzen. Wir haben das Recht technische sowie Inhaltsänderungen vorzunehmen. Lincos Kft.
-
Seite 3: Inhaltsverzeichnis
Demontage des Reifens Montage des Reifens Den Reifen mit Druckluft füllen Schnellfüller System Reinigung und Wartung Hilfsmontagearm Technische Daten Bewegen Auspacken Aufstellort Montage Teile des Montagehilfsarmes Betriebsprüfung Sicherheitshinweise, Warnschilder Betrieb des Hilfsarmes Fehlersuche Entsorgung Ersatzteile Zeichnung Garantie Lincos Kft. -
Seite 4: Technische Daten
Warnung! Warnung vor potentiellen Gefahrquellen! Gefahr der Personenschäden oder schweren Sachschadens! Vorsicht! Die Maschine ist elektrisch betrieben! Elektrische Gefahr! Vorsicht! Gefahr von Einklemmen zwischen den rotierenden Teilen. Lockere Kleidung oder Körperteile können zwischen den rotierenden Teilen eingeklemmt werden! Lincos Kft. -
Seite 5: Warnschilder Auf Der Maschine
Betrieb und die Gefahren, die vom nicht bestimmungsgemässen Gebrauch stammen, sind. Die Sicherheitsschilder warnen den Betreiber vor gefährlichen Situationen. Diese Schilder müssen auf gut sichtbaren Stellen platziert werden, sie müssen sauber gehalten werden, sowie immer Lincos Kft. -
Seite 6: Spezifische Hinweise
Halten Sie sich niemals in der Nähe des rotierenden Rads auf und lassen Sie keine andere Personen dahin. WARNUNG!: Wenn Sie einen Herzschrittmacher tragen, fragen Sie Ihren Arzt um Rat, bevor Sie die Maschine benutzen. Arbeit neben elektrischer Spannung kann zu Störungen des Geräts führen. Lincos Kft. -
Seite 7: Elektrisches System
Wenn die pneumatischen Leitungen nicht mit einem Öler versehen sind, tun Sie einige Tropfen Öl in die Kupplung des Druckreglers. Füllen Sie den Reifen nicht auf einen grösseren Druckwert auf, als vom Hersteller empfohlen. Abgenutzte Reifen müssen den gültigen gesetzlichen Regelungen entsprechend entsorgt werden. Lincos Kft. -
Seite 8: Installation
Den Löchern an der Basis der Maschine entsprechend, bohren Sie 4 Löcher in den Boden. Bohrungen sollen 10mm Durchmesser und 80mm tief sein. Sichern Maschine Befestigungsschrauben, für welche Sie einen 10mm Durchmesser Schlüssel verwenden sollen. Zeichnung 2. Lincos Kft. -
Seite 9: Montage Der Maschine
Pedal zur Steuerung des Drehtellers Drehteller Pedal zur Steuerung des Abdrückers Spannklauen Steuerpedal der Spannklauen Säule Pedal zur Steuerung der Kippsäule Abdrückerhebel Montagekopf Sechskantstange Arretierhebel Schwenkarm Werkzeughalter Abdrückerschuh Gummistützung Montageeisen Filter und Öler Hilfsarm Luftbehälter Pedal zur Steuerung des Reifenfüllers (Schnellfüller) Lincos Kft. -
Seite 10: Druckluft Anschliessen
Pedal des Abdrückers (3), der Abdrückschuh wird in die Original-Position zurückkehren. 3. Drücken Sie das Pedal der Spannklauen (5) runter, die Spannklauen (4) öffnen sich. Wenn das Pedal wieder gedrückt wird, schliessen sich die Spannklauen. Wenn das Pedal in die Mittelposition gestellt wird, halten die Spannklauen an. Lincos Kft. -
Seite 11: Betrieb
WARNUNG: Bevor Sie den Reifen demontieren, lassen Sie die Luft komplett raus, und entfernen Sie die Wuchtgewichte. Schmieren Sie den Reifenrand und den Felgenrand mit Montagepaste ein. Ohne Montagepaste kann der Reifen beschädigt werden! Beachten Sie bitte bei dem Betrieb alle Sicherheitshinweise und die Arbeits- und Unfallschutzregeln! Lincos Kft. -
Seite 12: Montage Des Reifens
1. Mit den inneren Spannklauen (4) befestigen Sie die Felge auf dem Drehteller. ANMERKUNG: Bei identischen Felgen ist es nicht nötig, die Sechskantstange (10) jedes mal zu arretieren und zu lösen. Stattdessen können Sie den Schwenkarm (12) mit der arretierten Stange seitlich bewegen. Lincos Kft. -
Seite 13: Den Reifen Mit Druckluft Füllen
Zeichnung 9. ANMERKUNG 7. Ausserauchtlassen der Angaben der Bedienungsanleitung kann zu schweren oder tödlichen Verletzungen führen. Während der Demontage und Auffüllens des Reifens stellen Sie NIEMALS einen Druckwert, der grösser ist als 3,5 bar-t (50 PSI), ein. Lincos Kft. -
Seite 14: Schnellfüller System
1. Entfernen Sie die Ventilkappe. Überprüfen Sie, dass die Grössen des Reifens und der Felge zusammenpassen. Schmieren Sie den Reifenrand und die Felge mit Montagepaste ein. 2. Drücken Sie das Pedal des Reifenfüllers runter, um den Reifen aufzufüllen. Lincos Kft. -
Seite 15: Reinigung Und Wartung
5. Reinigen Sie den Drehteller wenigstens wöchentlich mit Reiningungsmittel oder mit einem nicht brennbarem Lösemittel. Schmieren Leitbahne Spannklauen ein. (Zeichnung 10.) 6. Nach den ersten zwanzig Tagen des Betriebs, überprüfen Sie die Schrauben der Spannklauen und des Drehtellers. Wenn nötig, festziehen. Zeichnung 13. Lincos Kft. -
Seite 16: Hilfsmontagearm
Warnung: Der Hilfsmontagearm muss vom selben Hersteller stammen, wie die Maschine selbst. Der Hersteller und der Händler tragen keine Verantwortung für den Schaden oder Verletzungen, die vom Umbau der Maschine oder des Hilfsmontagearmes stammen. 7.1 Technische Daten Betriebsdruck 8-10 bar Eigengewicht 47kg Geräuschpegel <75dB Lincos Kft. -
Seite 17: Bewegen
17. - 8.) und befestigen Sie ihn mit der Schraube und Mutter (Zeichnung 17. - 7., 6.) an die Säule. 3. Schliessen Sie mit dem geeigneten T-Anschluss den Luftschlauch an der rechten Seite der Maschine an (Zeichnung 16.). Lincos Kft. -
Seite 18: Teile Des Montagehilfsarmes
Reifenmontagemaschine U-256AT Zeichnung 16. 7.6 Teile des Montagehilfsarmes (siehe Zeichnung 17.) Zeichnung 17. Vorderer Schwenkarm Hinterer Schwenkarm Scheibenarm Scheibe Steuerhebel Niederhalter Rolle Lincos Kft. -
Seite 19: Betriebsprüfung
Montagepaste ein. Damit beugen Sie vorzeitiges Abnutzen und möglichen Schaden vor. Achten Sie darauf, dass Ihre Hände und Kleidung nicht zwischen dem Reifen, der Felge und den Teilen der Maschine gerät, um Verletzungen und Schaden zu vermeiden. Lincos Kft. - Seite 20 1. Platzieren Sie die Felge wie auf Zeichnung 23. und heben Sie die Scheibe zu der Zentralöffnung der Felge. 2. Drücken Sie den Rand mit dem Montierhebel über den Montagekopf. Heben Sie den Hilfsarm und drehen Sie ihn in die Ruheposition. Drehen Sie den Drehteller im Uhrzeigesinn, bis der obere Rand frei ist. Lincos Kft.
-
Seite 21: Fehlersuche
Das Werkzeug fasst den a. Die Sechskantstange ist Stellen Sie die Felgenrand bei Montage inkorrekt installiert oder Sechskantstange ein oder oder Demontage an eingestellt re-installieren Sie sie b. Die Befestigungsschraube der Ziehen Sie die Sechskantstange ist locker Schraube fest Lincos Kft. -
Seite 22: Entsorgung
Beschwerde einreichen, wird deren Beurteilung davon abhängen, wie die Maschine verpackt wurde. Anmerkung: Die Bilder und Inhalt der Anleitung können sich leicht von den realen Produkten und Zubehör unterscheiden. Dies wird durch die ständige Weiterentwicklung der Produkte verursacht und hat kein Einfluss auf die Funktionen des Produkts. Lincos Kft. -
Seite 23: Ersatzteile Zeichnung
Reifenmontagemaschine U-256AT 10. ERSATZTEILE ZEICHNUNG Lincos Kft. - Seite 24 Reifenmontagemaschine U-256AT Lincos Kft.
- Seite 25 Reifenmontagemaschine U-256AT Lincos Kft.
- Seite 26 Reifenmontagemaschine U-256AT Lincos Kft.
- Seite 27 Reifenmontagemaschine U-256AT Lincos Kft.
- Seite 28 Reifenmontagemaschine U-256AT Lincos Kft.
- Seite 29 Reifenmontagemaschine U-256AT Lincos Kft.
- Seite 30 Reifenmontagemaschine U-256AT Lincos Kft.
-
Seite 31: Garantie
Defekt an der Maschine ein Garantiefall ist, muss der Inhaber die Lieferkosten tragen. MODELLNUMMER DES PRODUKTS NUMMER DES KAUFBELEGS DATUM Stempel UNTERSCHRIFT LINCOS d.o.o. Celovska cesta 492, 1000 Ljubljana Slovenia Tel.: +437 207 78186 E-Mail: shop@lincos.at Lincos Kft.
