Veko IP65 Montageanweisung

MONTAGEANWEISUNG LED-LINIE
2x
2x
6x
BRAUN {L}
GELB/GRÜN
BLAU {N}
A
2
A
4
6
www.vekolightsystems.de
A
B
3
B
5
DICHTUNG
7
IP65
OFF
1
C
B
B
2x
A
EINLEITUNG
Die LED-Linie von Veko ist die Linien-
beleuchtung, die bis zu 14 m Höhe
eine gute Beleuchtungsstärke liefern
kann. Wichtige Vorteile dieser Linie
sind die schnelle Montage und die lange
Lebensdauer. Der große Vorteil der
LED-Linie besteht außerdem darin,
dass das Lichtbündel ausgerichtet
werden kann und wasserdicht ist.

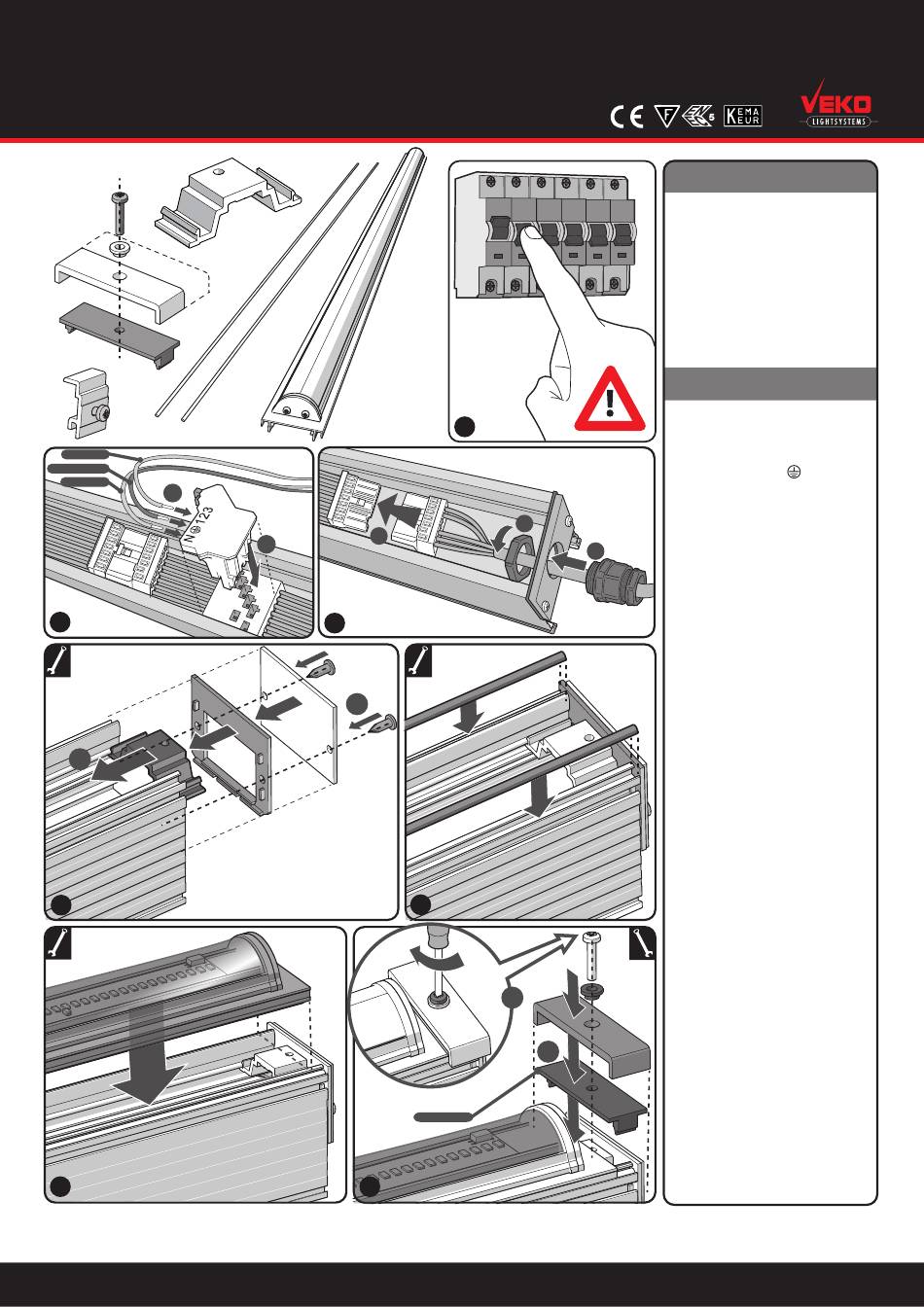

MONTAGE
[1] Bitte vor der Montage die
Netzspannung ausschalten!
[2] Die Drähte der LED's in den
Steckverbinder bei N, , und L1/L2/
L3 {A} einführen. Den Steckverbinder
auf dem Kabelbaum der Lichtlinie {B}
anbringen.
[3] Den 7-poligen Steckverbinder
auf dem Kabelbaum anbringen {A}.
Setzen Sie die Gummidurchführung
im Profil ein {B} und ziehen Sie die
Überwurfmutter an {C}.
[4] Schieben Sie den Bügel
in das Profil {A}.
Bringen Sie die Dichtung und die
Abschlusskappe wieder an, und
schrauben Sie diese gut fest {B}.
[5] Setzen Sie die beiden
Dichtungsgummis ein.
[6] Lichteinheit im Profil einsetzen.
[7] Setzen Sie die Abschlusskappe
mit Dichtung und den Bolzen mit
Gummiring{A} ein. Schrauben Sie
den Bolzen gut fest {B}.
F20032 REV 02
