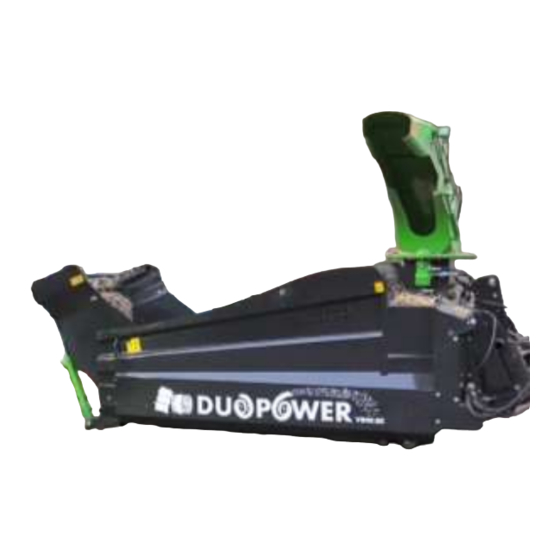

VDW Duocompact Betriebsanleitung
Strohbläser
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für VDW Duocompact

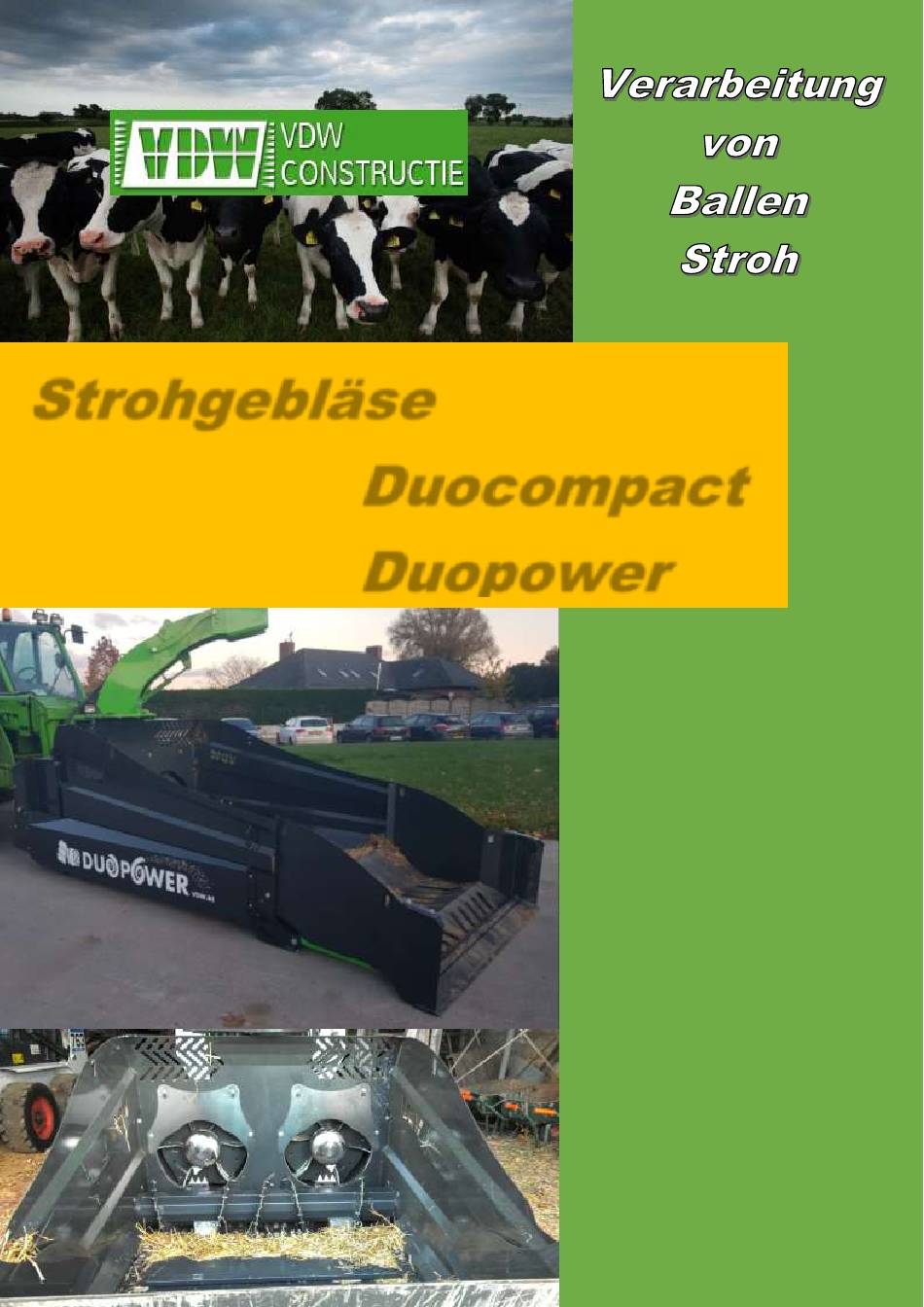

- Seite 1 Strohgebläse Duocompact Duopower Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
VDW CONSTRUCTIE Betriebsanleitung Strohbläser Duocompact Duopower Inhaltsverzeichnis: Inhaltsverzeichnis Einführung Sicherheitsvorschriften Gefahrensymbole Aufkleber Technische Daten Bedienung Instandhaltung Garantie EC-Erklärung www.vdw.be info@vdw.be... -
Seite 3: Einführung
Diese moderne Maschine ist schließlich das Ergebnis unserer gut 40-jährigen Erfahrungen in den Sektoren Landwirtschaft und Gartenbau. VDW Constructie setzt sich immer dafür ein, die eigenen Produkte noch weiter zu verbessern. Das Unternehmen behält sich daher das Recht vor, Änderungen und Verbesserungen vorzunehmen, die es für notwendig erachtet. -
Seite 4: Sicherheitsvorschriften
VDW CONSTRUCTIE Betriebsanleitung Strohbläser Duocompact Duopower SICHERHEITSVORSCHRIFTEN Verwenden Sie die Maschine nur für den Zweck, für den sie entwickelt wurde. Befolgen Sie alle Sicherheitshinweise, einschließlich derer in der Betriebsanleitung und auf der Maschine. Bevor Sie die Maschine zum ersten Mal in Betrieb nehmen, vergewissern Sie sich, dass Sie mit den Bedienelementen und Funktionen vertraut sind. - Seite 5 VDW CONSTRUCTIE Betriebsanleitung Strohbläser Duocompact Duopower Arbeitsschutzgesetzen und Verkehrsvorschriften entspricht. Nur befugte Personen dürfen mit der Schlepper fahren. Beachten Sie die maximal zulässigen Abmessungen auf öffentlichen Straßen. Bei Fahrten auf öffentlichen Straßen sind die vor Ort geltenden Verkehrsregeln zu beachten.
-
Seite 6: Vor Der Ersten Inbetriebnahme Der Maschine
VDW CONSTRUCTIE Betriebsanleitung Strohbläser Duocompact Duopower Achten Sie auf die (Strom-)Leitungen, wenn die Maschine gekippt ist. Reparaturen an Teilen, die unter Druck stehen (z. B. an einer Feder) müssen von qualifizierten Technikern mit dafür geeigneten Werkzeugen durchgeführt werden. -
Seite 7: Gefahrensymbole
VDW CONSTRUCTIE Betriebsanleitung Strohbläser Duocompact Duopower GEFAHRENSYMBOLE: (Hinweis: die Aufkleber können je nach Maschine anders aussehen) Gemäß den gesetzlichen Verpflichtungen (z. B. Maschinenrichtlinien, Gesetz über die Produkthaftung) ist der Hersteller verantwortlich, Richtlinien vorzugeben. Dies bezieht sich nicht nur auf die Betriebs- anleitung, sondern auch auf die Warnhinweise für Benutzer durch aufgeklebte Gefahrensymbole an den... - Seite 8 VDW CONSTRUCTIE Betriebsanleitung Strohbläser Duocompact Duopower Betreten Sie die Ladefläche nicht mit laufendem Antrieb und/oder Motor. Halten Sie sich von der Maschine und der Schlepper/dem Telehandler fern, wenn sie sich dreht: Einige Teile der Maschine können sich automatisch bewegen. Gefahr durch sich bewegende Teile und Klemmgefahr zwischen Kette/Riemen und Rad.
- Seite 9 VDW CONSTRUCTIE Betriebsanleitung Strohbläser Duocompact Duopower Entfernen oder öffnen Sie die Schutzabdeckungen nicht bei laufendem Motor. Sie dürfen in die Wanne weder hineingreifen noch hineinsteigen, während der Motor läuft. Betreten Sie den Knickbereich nicht, solange die Maschine in Betrieb ist.
-
Seite 10: Aufkleber
VDW CONSTRUCTIE Betriebsanleitung Strohbläser Duocompact Duopower AUFKLEBER: www.vdw.be info@vdw.be... -
Seite 11: Technische Daten
VDW CONSTRUCTIE Betriebsanleitung Strohbläser Duocompact Duopower TECHNISCHE DATEN (Standardgrößen): Duocompact: Duopower: www.vdw.be info@vdw.be... - Seite 12 VDW CONSTRUCTIE Betriebsanleitung Strohbläser Duocompact Duopower Duopower gezogen: www.vdw.be info@vdw.be...
-
Seite 13: Bedienung
VDW CONSTRUCTIE Betriebsanleitung Strohbläser Duocompact Duopower BEDIENUNG DES STROHBLÄSERS: Joystick-Steuerung: Ladeklappe auf/ab Unterkette ein/aus Rohr auf/ab Drehrichtung Walze Rohr nach oben/unten links/rechts 1. Gebläse & Lampe 2. Gebläse ein & Lampe aus 3. Gebläse & Lampe Der mittlere Schalter in der unteren Reihe hat 3 Positionen: 1. - Seite 14 VDW CONSTRUCTIE Betriebsanleitung Strohbläser Duocompact Duopower Schließen Sie die Ladeklappe (ggf. nur teilweise, je nach der Menge des geladenen Strohs), sodass das Stroh nicht mehr aus der Ladeklappe herausfallen kann. Achten Sie darauf, dass das Stroh nicht zwischen der Ladeklappe und der Vorderwand eingeklemmt wird.
- Seite 15 VDW CONSTRUCTIE Betriebsanleitung Strohbläser Duocompact Duopower Streuen: Schalten Sie die Ölzufuhr ein. Stellen Sie das Auslassrohr in die gewünschte Richtung. Lassen Sie die Gebläse laufen. Dann schalten Sie die Walze ein: Sie muss sich nach oben drehen. Im Falle einer Blockade können Sie sie auch kurzzeitig nach unten drehen, um dort befindliches Stroh zu lockern.
-
Seite 16: Wartungsarbeiten
VDW CONSTRUCTIE Betriebsanleitung Strohbläser Duocompact Duopower WARTUNGSARBEITEN: Bei einer guten Wartung und einer sinnvollen Verwendung bleibt Ihre Maschine immer einsatzbereit ist und hält länger. Schmierung: Die Lager unter den Schutzabdeckungen, die Zapfwelle zwischen den Getrieben und die Zylinderdrehpunkte müssen monatlich geschmiert werden. - Seite 17 VDW CONSTRUCTIE Betriebsanleitung Strohbläser Duocompact Duopower Prüfen Sie Sie außerdem monatlich den Ölstand der Getriebe an den Gebläsen und des Antriebs der Unterkette (Schauglas). Dazu muss die Maschine flach auf den Boden gestellt werden. Dieses Öl muss nach den ersten 50 Betriebsstunden gewechselt werden.
- Seite 18 VDW CONSTRUCTIE Betriebsanleitung Strohbläser Duocompact Duopower Duopower: Ölstand Getriebe Antrieb Unterkette Ölstand Getriebe Gebläse Die Spannung der Bodenkette muss ebenfalls kontrolliert werden. Die Kette ist aus- reichend gespannt, wenn Sie sie, 50 cm von der Spannwelle in Richtung der Gebläse, noch ca. 3 cm anheben können (siehe Abbildung unten). Wenn die Kette stärker angespannt wird, führt das nur zu zusätzlichem Abrieb!
- Seite 19 VDW CONSTRUCTIE Betriebsanleitung Strohbläser Duocompact Duopower 1. Sicherungsmutter lösen 2. Mutter gegen die Welle anziehen, bis die gewünschte Kettenspannung erreicht ist 3. Sicherungsmutter richtig andrehen Schläuche: Hydraulikschläuche sind einem natürlichen Alterungsprozess ausge- setzt und müssen regelmäßig ausgewechselt werden, auch wenn keine äußeren Mängel zu erkennen sind.
-
Seite 20: Garantie
Zeitpunkt der Lieferung an den Landwirt und nur in dem Fall, dass die Maschine vollständig bezahlt wurde. Sollten im Garantiezeit Probleme auftreten, wenden Sie sich bitte zuerst an VDW Constructie. Nach Rücksprache muss ein Garantieantrag immer durch Ausfüllen eines Garantieformulars (auf Anfrage erhältlich) gestellt werden. -
Seite 21: Eg-Konformitätserklärung Für Maschinen
Fax: +32 (0)9 378 34 23 info@vdw.be erklärt, dass: Maschine Nr.: 2007001-2112999 Markenname: VDW Typ: Strohgebläse Duocompact/Duopower für Schlepper oder Telehandler den Auflagen der folgenden Richtlinien entspricht: - Maschinenrichtlinie (2006/42/EG) - Druckgeräte-Richtlinie (2014/68/EU) die nachstehenden europäischen Normen erfüllt: - NBN EN ISO 4413:2010 Hydraulik – Allgemeine Regeln und Sicherheitsanforderungen für Systeme und ihre Komponenten...
