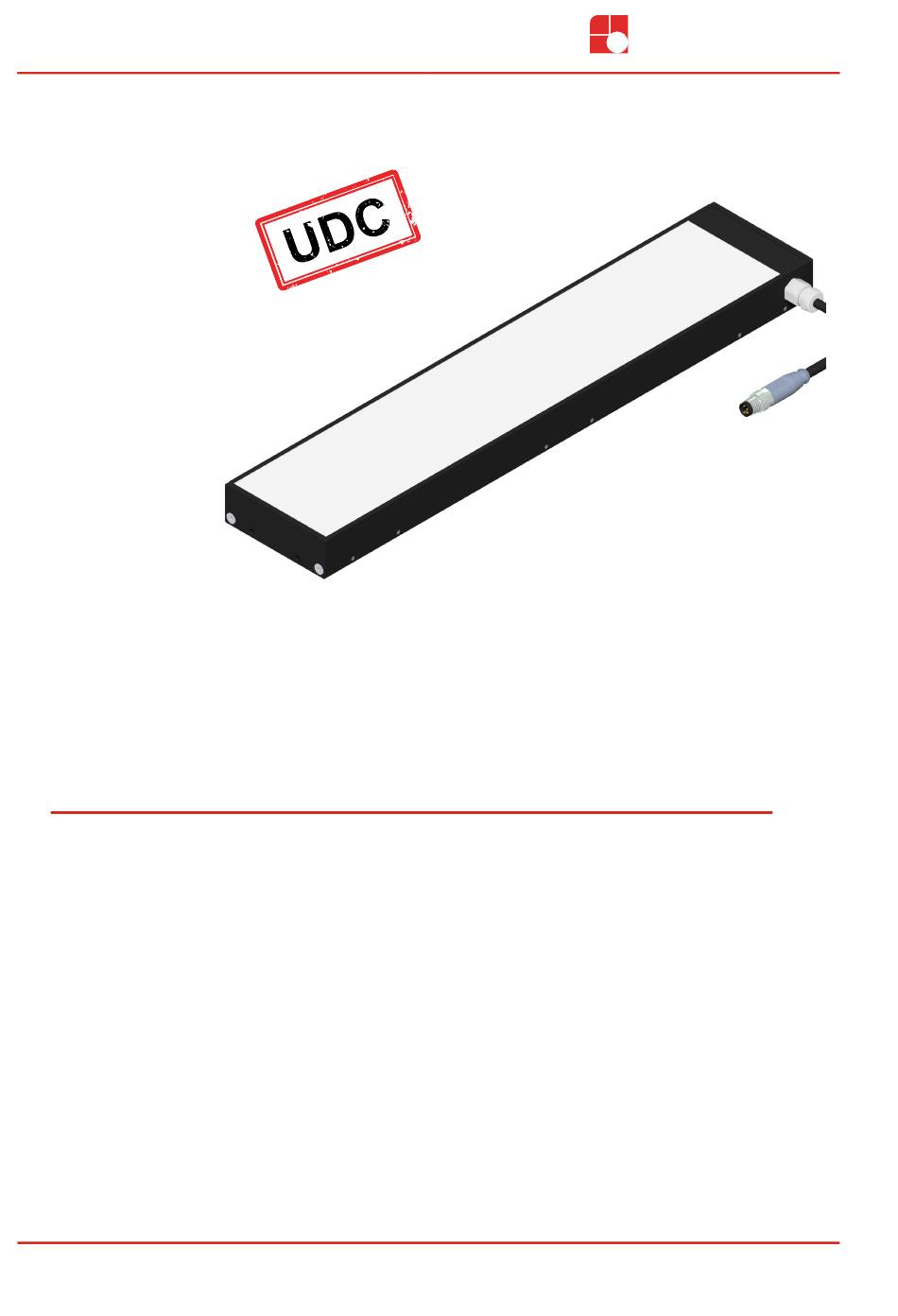

LDLF60x300-R633/UDC Informationen zur Gebrauchsanleitung 1 INFORMATIONEN ZUR GEBRAUCHSANLEITUNG Diese Gebrauchsanleitung enthält technische Informationen, wichtige Anleitungen zur korrekten Inbetriebnahme und Nutzung sowie Produktinformationen entsprechend dem aktuellen Stand zur Drucklegung. Die Benutzung der Gebrauchsanleitung erleichtert es, das Gerät kennen zu lernen und Störungen durch unsachgemäße Bedienung zu vermeiden.
LDLF60x300-R633/UDC Informationen zur Gebrauchsanleitung 1.2 Nicht bestimmungsgemäße Verwendung Jede nicht bestimmungsgemäße Verwendung und alle nicht in dieser Gebrauchsanleitung beschriebenen Einsätze des Geräts sind unerlaubter Fehlgebrauch außerhalb der gesetzlichen Haftungsgrenzen des Herstellers. Vernünftigerweise vorhersehbare Fehlanwendungen sind: • Nichtbeachten der Gebrauchsanleitung, • Fehlbedienung, •...
LDLF60x300-R633/UDC Informationen zur Gebrauchsanleitung 1.4 Gewährleistung und Haftung Der Inhalt dieses Dokumentes wurde sorgfältig geprüft und entspricht dem aktuellen Stand zum Zeitpunkt der Veröffentlichung. Der Hersteller haftet jedoch nicht für eventuelle Schäden, die sich aus der Anwendung dieser Ausgabe ergeben und lehnt jegliche daraus abgeleitete Gewährleistung ab.
LDLF60x300-R633/UDC Sicherheit 2 SICHERHEIT 2.1 Darstellung von Sicherheitshinweisen Sicherheitshinweise werden immer mit einem Signalwort eingeleitet und farblich hervorgehoben. Das Signalwort informiert über die Schwere der Gefahr. Die Gefahr und deren Ursache werden beschrieben und anschließend Maßnahmen zur Vermeidung anzunehmender Folgen der Gefahr genannt. Diese Maßnahmen sind einzuhalten.
LDLF60x300-R633/UDC Sicherheit 2.2 Sicherheit beim Umgang mit dem Gerät Lesen Sie die folgenden Sicherheitshinweise sorgfältig und vollständig. Befolgen Sie die Hinweise zu Ihrer eigenen Sicherheit und für die Sicherheit anderer Personen. Auf Gefahren, die über die Sicherheitshinweise hinausgehen, wird in dieser Gebrauchsanleitung an den betreffenden Stellen gesondert hingewiesen.
LDLF60x300-R633/UDC Lieferumfang und Zubehör 3 LIEFERUMFANG UND ZUBEHÖR 3.1 Lieferumfang Bezeichnung Anzahl Gerät LDLF60x300-R633/UDC Gebrauchsanleitung LDLF60x300-R633/UDC 3.2 Zubehör Anschlusskabel M8, 4-polig mit offenem Kabelende Bezeichnung Beschreibung Bestell-Nr. Kabel mit Buchse M8, Anschlusskabel mit 4-poliger 1-11-611 4pol, gerade, 1 m M8 Buchse und offenem Kabelende mit Aderendhülsen, 4 x 0,5 PUR,...
LDLF60x300-R633/UDC Technische Daten 5 TECHNISCHE DATEN 5.1 Allgemeine Parameter Parameter Eigenschaft Gehäusematerial Aluminium, schwarz eloxiert Optisches Material PMMA Abmessung Gehäuse 66 mm x 322 mm x 22 mm (ohne Stecker) Abmessung Lichtaustrittsöffnung 60 mm x 300 mm Gewicht 555 g...
Seite 17
LDLF60x300-R633/UDC Technische Daten Anschlusskabel Parameter Eigenschaft Länge 150 mm Kabeldurchmesser 5,0 mm Aderquerschnitt 4 x 0,5 mm² Material Mantel Schleppkettentauglich Biegeradius Kabel fest min. 5 x Kabeldurchmesser Biegeradius Kabel bewegt min. 10 x Kabeldurchmesser Biegezyklen min 4 Mio. Robotertauglich nein...
LDLF60x300-R633/UDC Technische Daten 5.2 Elektrische Parameter ACHTUNG Stellen Sie sicher, dass die Grenzwerte für Temperatur, Strom und Impulszeit eingehalten werden! Beachten Sie die Angaben im Diagramm: "Impulsbelastung". Es erfolgt keine automatische Begrenzung der elektrischen Parameter. Die Gerätetemperatur wird nicht automatisch überwacht.
Seite 19
LDLF60x300-R633/UDC Technische Daten Impulsbelastung 0,05 0,02 1,0 E-1 1,0 E+0 1,0 E+1 1,0 E+2 Schaltverhältnis Einschaltdauer Ausschaltdauer Abb. 3: Impulsbelastung HINWEIS Um die Vorteile der vicolux smart-light Technologie zu nutzen, geben Sie den folgenden Light-Code in der Bedienoberfläche Ihres smart-light-Controllers ein (ab Firmware-Version 1.3 verfügbar):...
LDLF60x300-R633/UDC Technische Daten 5.4 Bedingungen für Betrieb, Lagerung und Transport Halten Sie bei Transport und Lagerung des Gerätes die angegebenen Umgebungsbedingungen ein. Beachten Sie für das Zubehör sowie angeschlossene Geräte und Komponenten die spezifischen Angaben in den dazugehörenden Gebrauchsanleitungen. Umgebungsbedingungen...
LDLF60x300-R633/UDC Inbetriebnahme 6 INBETRIEBNAHME 6.1 Entpacken 1. Pappe mit Gerät aus dem Karton heben. 2. Eingeschlagene Seiten auf der Unterseite der Pappe nach außen klappen. Folie lockert sich und bildet eine Einschubtasche. 3. Gerät aus Einschubtasche entnehmen. 4. Verpackungsmaterial entsorgen.
LDLF60x300-R633/UDC Inbetriebnahme 6.2 Gerät montieren ACHTUNG Montage- und Anschlussarbeiten nur in abgeschaltetem und spannungslosem Zustand durchführen. Zur Montage des Gerätes befinden sich an den Seiten Gewindebohrungen. 12 x M3 Gewindebohrung an der Unterseite Maximale Einschraubtiefe: 5,5 mm 6 x M3 Gewindebohrung an beiden langen Seiten...
LDLF60x300-R633/UDC Inbetriebnahme 6.3 Anschließen ACHTUNG Montage- und Anschlussarbeiten nur in abgeschaltetem und spannungslosem Zustand durchführen. ACHTUNG Beschädigung der Kabel • Vorgegebene minimale Biegeradien einhalten. • Kabel immer mit einer Zugentlastung montieren. • Kabel entsprechend der Spezifikation (siehe Datenblatt) verwenden. 6.3.1 Anschluss an vicolux smart light...
LDLF60x300-R633/UDC Inbetriebnahme Schließen Sie das Gerät mit Hilfe des M8 Adapterkabels entsprechend der Anschlussbelegung an den vicolux smart light Beleuchtungscontroller an. Beachten Sie hierfür die Gebrauchsanleitung des jeweiligen Beleuchtungscontrollers. 6.3.2 Anschlussbelegung Schließen Sie das Gerät entsprechend der Anschlussbelegung mit Hilfe des M8 Anschlusssteckers elektrisch an.
LDLF60x300-R633/UDC Betrieb 7 BETRIEB VORSICHT Physiologische Effekte durch Blitzlichter • Arbeiten unter Blitzlichtern kann Effekte wie Kopfschmerzen, Übelkeit oder epileptische Anfälle verursachen. • Blickkontakt zu Blitzlichtern / Stroboskopen vermeiden. • Schutzbrille tragen. • Bei bekannt vorliegender Epilepsie nicht im Bereich von Blitzlichtern / Stroboskopen aufhalten oder arbeiten.
LDLF60x300-R633/UDC Betrieb 7.1 Betriebsbereitschaft herstellen ACHTUNG Die Beleuchtung ist ausschließlich für den Betrieb an geeigneten Controllern vorgesehen. Alle vorgegebenen Parameter müssen eingehalten werden. Die Beleuchtung wird mit Einschalten des LED-Stromes I angeschaltet. Die Beleuchtung wird durch Ausschalten des LED-Stromes I ausgeschaltet.
LDLF60x300-R633/UDC Betrieb 7.3 Betriebsarten Dauerbetrieb Legen Sie für den Dauerbetrieb einen Konstantstrom I an die Beleuchtung Blitzbetrieb Legen Sie für den Puls- bzw. Blitzbetrieb Stromimpulse I an die Beleuchtung Halten Sie die angegebenen Parameter ein. siehe "Elektrische Parameter", Seite 18 999.995.493.10-de-2.2...
LDLF60x300-R633/UDC Wartung und Support 8 WARTUNG UND SUPPORT 8.1 Wartung Das Gerät ist wartungsfrei. Abhängig von der Betriebsumgebung muss es von Verschmutzungen gereinigt werden. Das Gehäuse kann unter den Bedingungen der angegebenen Schutzklasse gereinigt werden. Reinigungsmittel dürfen nicht direkt auf das Gehäuse aufgebracht werden und das Gehäuse darf nicht gebadet werden.
LDLF60x300-R633/UDC Wartung und Support 8.2 Support Technischer Support Wenn Sie technische Fragen zu unseren Produkten haben, wenden Sie sich an unseren technischen Support. Wir stehen Ihnen gern zur Verfügung: Montag bis Donnerstag 8.00 - 17.00 Uhr und Freitag 8.00 - 15.00 Uhr.
LDLF60x300-R633/UDC Entsorgung 9 ENTSORGUNG Gerät, Zubehör und Verpackungsmaterial müssen einer umweltgerechten Wiederverwertung zugeführt werden. Elektrogeräte und -werkzeuge nicht in den Hausmüll werfen! Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und deren Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten...
D-98527 Suhl, Germany Bevollmächtigter: Dr. Jürgen Geffe, Geschäftsführer Wir, die Vision & Control GmbH Suhl, erklären, dass das nachfolgend beschriebene Produkt – Bezeichnung: LDLF60x300-R633/UDC – Bestell-Nr.: 1-13-913 in Übereinstimmung mit folgenden Normen und normativen Dokumenten hergestellt wurde: • 2014/30/EU - Elektromagnetische Verträglichkeit (EMV-Richtlinie) •...
