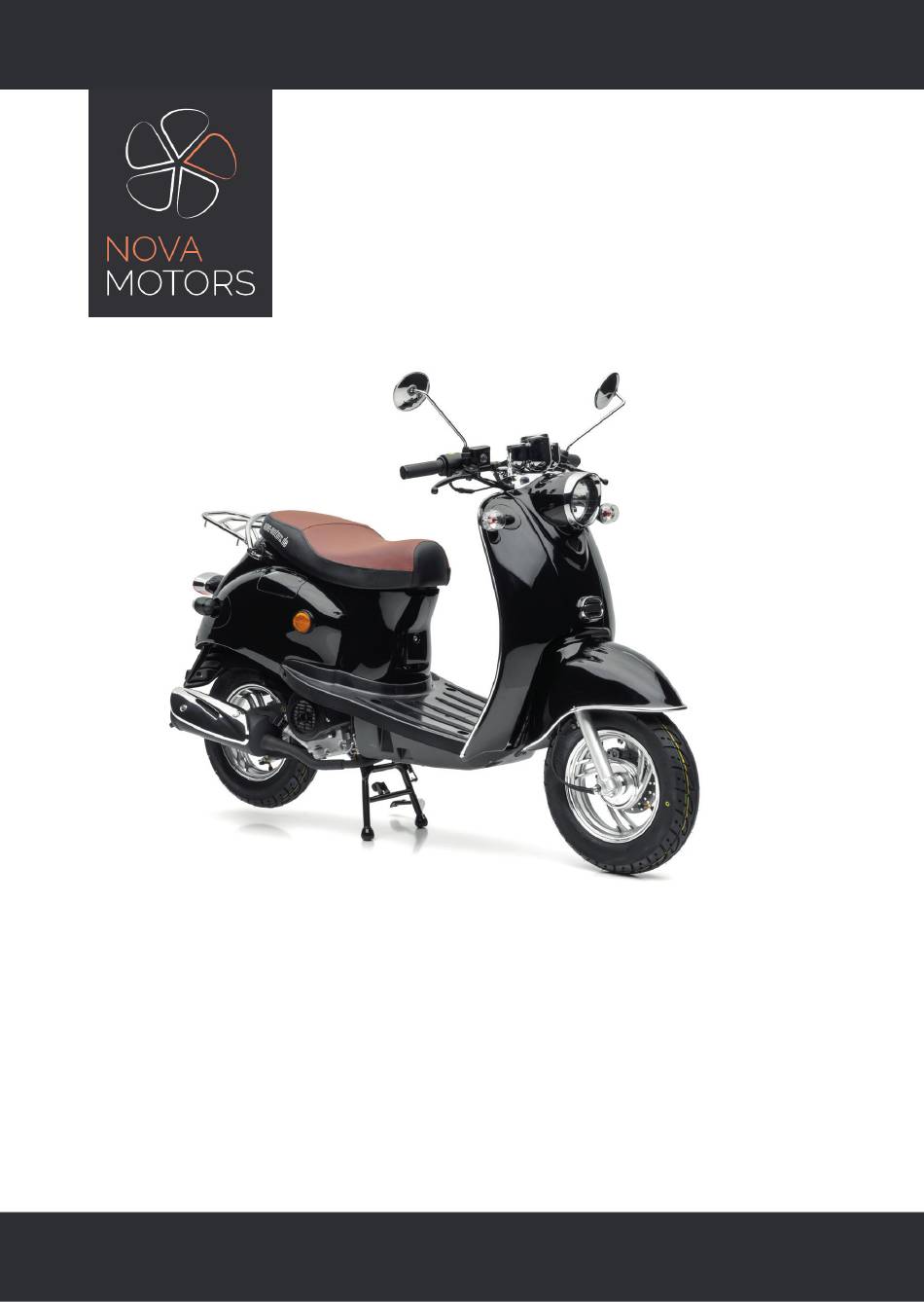

- Seite 1 BEDIENUNGSANLEITUNG FÜR DEN NOVA MOTORS Retro Star ie...
-
Seite 2: Inhaltsverzeichnis
Inhalthaltsverzeichnis Einfahrvorschrift Fahrhinweise Handhabung Wartung Wartungsplan Reinigung & Pflege Bedien- und Kontrollelemente... -
Seite 3: Einfahrvorschrift
EINFAHRVORSCHRIFT Um ein Maximum an Lebensdauer für Ihr Fahrzeug zu erzielen ist die strikte Einhaltung der Einfahrvorschriften erforderlich. In der nachfolgenden Tabelle sind die Höchstgeschwindigkeiten für die Phasen der Einfahrstrecke beschrieben. 0 km - 200 km Geschwindigkeit 49ccm: max. 35 km/h 125ccm: max. -
Seite 4: Fahrhinweise
FAHRHINWEISE Wenn es das erste Mal ist, dass Sie einen Motorroller dieser Art fahren, empfehlen wir Ihnen dies auf einem verkehrsfreien Gelände zu üben, bis Sie sich mit dem Fahrzeug und all seinen Funktionen vertraut gemacht haben. Mit einer Hand zu fahren ist extrem gefährlich. Behalten Sie während der Fahrt beide Hände am Lenker und beide Füße auf dem Fußbett. -
Seite 5: Anhalten Und Parken
ANHALTEN UND PARKEN 1. Beim Bremsen drehen Sie den Gasgriff in seine ursprüngliche Position mit dem Uhrzeigersinn von sich weg und benutzen Sie zum Anhalten immer die vordere und hintere Bremse gleichzeitig. 2. Schalten Sie den Motor aus, Zündschlüssel nach links (OFF) 3. -
Seite 6: Motorroller Startet Nicht
Bitte klappen Sie den Kickstarthebel nach Gebrauch wieder ein. MOTORROLLER STARTET NICHT VIERTAKTER Wenn ein Viertakt-Motorroller nicht sofort startet, betätigen Sie wiederholt den Gasgriff (5-10 mal drehen) und wiederholen Sie den Startvorgang mit dem Elektrostarter oder dem Kickstarter. VIDEO: VIERTAKT-MOTORROLLER RICHTIG STARTEN https:/ /www.youtube.com/watch?v=SB1cBrxl9So ZWEITAKTER Wenn ein Zweitakt-Motorroller nicht sofort startet, benutzen Sie den Kickstarter wie im Video gezeigt. -
Seite 7: Handhabung
HANDHABUNG Arbeiten an Ihrem Fahrzeug sollten nur von ausgebildeten Fachkräften durchgeführt werden. Zum Beispiel durch unseren Vor-Ort Service. HAUPT- UND SEITENSTÄNDER & KICKSTARTER 1. Seitenständer: Um den Seitenständer zu benutzen, stellen Sie sich mit dem rechten Fuß auf den Seitenständer und drücken ihn herunter. - Seite 8 Die Selbstentladung beträgt bei Blei Akkus, bei einer Temperatur von 20°C, ca. 30% pro Monat. Vermeiden Sie eine Tiefentladung der Batterie! Verwenden Sie ein geeignetes Batterie Erhaltungsladegerät, oder fahren Sie mindestens einmal pro Monat eine länge Strecke mit Ihrem Fahrzeug. Nur so kann eine Tiefentladung und somit ein defekt an der Batterie vermieden werden.
- Seite 9 Nach dem Tanken vergewissern Sie sich bitte, ob der Tankdeckel wieder fest verschlossen ist. Benzindämpfe nicht einatmen. Hinweise zum richtigen Tanken: Schalten Sie den Motor des Fahrzeugs vor der Betankung grundsätzlich aus. Tanken Sie fernab von offenem Feuer, Funken oder glühenden Gegenständen. Explosionsgefahr! Überfüllen Sie den Tank nicht und stellen Sie sicher, dass der Tankdeckel fest verschlossen ist.
-
Seite 10: Wartung
WARTUNG Arbeiten an Ihrem Fahrzeug sollten nur von ausgebildeten Fachkräften durchgeführt werden. Zum Beispiel durch unseren Vor-Ort Service. BREMSBELÄGE Lassen Sie alle 1.000 km die Bremsbeläge von einer Fachwerkstatt prüfen. Wenn die Verschleißgrenze erreicht ist, lassen die Beläge ersetzen. Zur Prüfung der Beläge muss der Bremssattel abgebaut werden. BREMSFLÜSSIGKEIT PRÜFEN Nur an hydraulischen Scheibenbremsen ist Bremsflüssigkeit vorhanden. -
Seite 11: Sicherung Wechseln
MOTORÖL Gilt nur für Viertakt Motorroller Für die Viertakt Motorroller von Nova Motors verwenden Sie Motoröl mit der Spezifikation 10-W40. Details finden Sie bei den Technischen Daten. Bitte kontrollieren Sie regelmäßig den Motorölstand Ihres Motorrollers und füllen Sie gegebenenfalls Motoröl nach. - Seite 12 Typ: CR7HSA / UR3AC / A7RTC Schlüsselweite: 16,0mm Gewindedurchmesser: 10,0mm Gewindelänge: 12,7mm Elektrodenabstand: 0,7mm Widerstand: entstört, 5 kOhm Zweitakter Typ: BPR7HS Schlüsselweite: 20,8mm Gewindedurchmesser: 14,0mm Gewindelänge: 12,7mm Elektrodenabstand: 0,7mm Widerstand: entstört, 5 kOhm Der Zündkerzenstecker muss fest auf der Zündkerze sitzen. Ausbau der Kerze nur im kalten Zustand.
-
Seite 13: Standgas Einstellen (4-Takt)
Batteriefach unter dem Staufach: GT eXtreme Batteriefach unter der Sitzbank hinten: Retro Cruiser 50 & 125 Batteriefach zwischen dem Trittbrett : GT3, GT4 VERBAUTE STARTERBATTERIEN IN NOVA MOTORS FAHRZEUGEN Batterie 12 Volt 6 Ah / 3 Ah wartungsfrei. STANDGAS EINSTELLEN (4-TAKT) 1. - Seite 14 VIDEO: STANDGAS EINSTELLEN https:/ /www.youtube.com/watch?v=KXt8xESCJW4 Weitere Informationen und Reparaturanleitungen finden Sie in unserem Help Center unter https:/ /help.nova-motors.de.
-
Seite 15: Wartungsplan
WARTUNGSPLAN FÜR NOVA MOTORS Dieser Wartungsplan gilt ausschließlich für Fahrzeuge der Marke Nova Motors. Wartungspläne für andere Marken finden Sie in der jeweiligen Bedienungsanleitung des Fahrzeugs. Kilometer / 500 / 2000 / 4000 / 6000 / 8000 / 10.000 / 12.000 /... -
Seite 16: Technische Hinweise
TECHNISCHE HINWEISE *1 Überprüfen, reinigen und neu einfetten. Bei Verschleiß komplett ersetzen inklusive Tachowelle. *2 Leichtgängigkeit und Spiel prüfen. Spiel einstellen/nachstellen. Bowdenzug mit Teflonspray einsprühen. *3 Sicht- und Dehnungsprüfung des Reifen und Ventils. Bei Verschleiss oder Porosität ersetzen. *4 Prüfen der Scheinwerfer vorne und hinten, Bremslichtschalter auf beiden Seiten, Blinker, Hupe und der Kontrollleuchten im Tacho. -
Seite 17: Reinigung & Pflege
REINIGUNG UND PFLEGE Durch regelmäßige und sachgemäße Pflege können Sie das äußere Erscheinungsbild, die allgemeine Leistung und die Lebensdauer Ihres Motorrollers optimieren. Außerdem hilft diese regelmäßige Kontrolle Undichtigkeiten, Verschleiß und kleinere Schäden frühzeitig zu erkennen. Tipps zum Abstellen Ihres Fahrzeugs: Das Abdecken mit einer Faltgarage kann dabei helfen, die Oberflächen vor... -
Seite 18: Fahrzeugunterbringung
Parken Sie Ihr Fahrzeug grundsätzlich auf einem kühlen und trockenen Platz. Wenn nötig schützen Sie es vor Staub indem Sie es abdecken. Nova Motors bietet Ihnen spezielle Abdeckplanen. Wenn Sie Ihr Fahrzeug für längere Zeit abstellen, sollten die folgenden Punkte beachtet werden:... -
Seite 19: Überwinterung
Die Wintermonate sollten zur Inspektion genutzt werden, denn zum Frühjahr sind die Werkstätten meist voll ausgelastet. Fahrzeug von Schmutz und Staub reinigen, mit Pflegemitte (Metallteile: Pflegeöl) konservieren. Fahrzeug auf Hauptständer stellen. Reifendruck kontrollieren. In gut belüfteten Räumen mit geringer Luftfeuchtigkeit oder im Freien mit einer Abdeckung schützen. -
Seite 20: Zündschloss
RETRO STAR ZÜNDSCHLOSS 1. Position AN: In dieser Position können Sie den Motorroller starten. Bei Fahrzeugen mit Elektromotor kann in dieser Position einfach losgefahren werden. 2. Position AUS: In dieser Position ist der Motorroller ausgeschaltet. 3. Lenkradschloss: In dieser Position ist das Lenkradschloss verriegelt. Wenn Sie den Motorroller abstellen, verriegeln Sie immer das Lenkradschloss. - Seite 21 LENKERARMATUREN GASGRIFF RECHTS 1. Startknopf - E-Starter: Drehen Sie den Zündschlüssel in Position AN. Danach drücken Sie den linken oder rechten Bremshebel. Nun drücken Sie den Startknopf und spielen leicht mit dem Gas bis der Roller startet. Sobald der Roller gestartet ist lassen Sie den Anschaltknopf wieder los.
- Seite 22 GRIFF LINKS 1. Hinterradbremse: Zur Betätigung der Hinterradbremse ziehen Sie den linken Bremshebel. Zur gleichen Zeit wird das Bremslicht aufleuchten. 2. Fern- / Abblendlichtschalter: Zwischen Fern- und Abblendlicht umschalten. 3. Blinklichtschalter: Benutzen Sie diesen Schalter wenn Sie abbiegen oder die Spur wechseln.
-
Seite 23: Notizen Zu Ihrem Fahrzeug
NOTIZEN NOTIZEN ZU IHREM FAHRZEUG... - Seite 24 HELP CENTER, VOR-ORT SERVICE, INTERAKTIVE BEDIENUNGSANLEITUNG & KONTAKT www.nova-motors.de/service Nova Gruppe GmbH Frauenbrunner Str. 27 75031 Eppingen...
