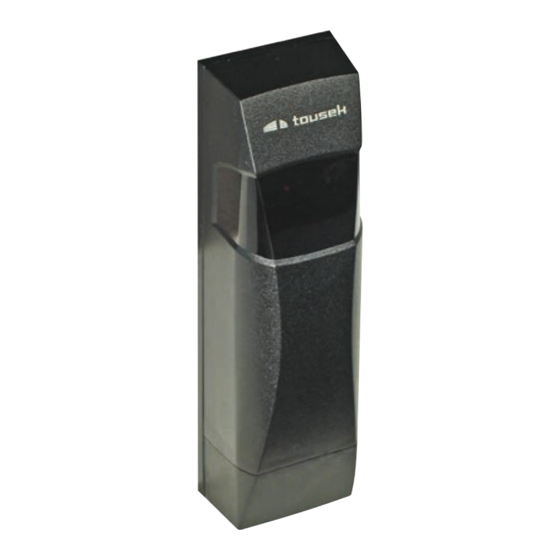

tousek LS41 Montage- Und Betriebsanleitung
Lichtschranke
Verwandte Anleitungen für tousek LS41
Inhaltszusammenfassung für tousek LS41
- Seite 1 Montage- und Betriebsanleitung Lichtschranke LS 41, LS 180 LS 41 mit fixer Linse 180° 25° LS 180 mit schwenkbarer Linse...
-
Seite 2: Hinweise Zur Leitungsverlegung
• Die Maschinenrichtlinie sowie Unfallverhütungsvorschriften und EG- bzw. Landesnormen in ihrer jeweils gültigen Fassung sind zu beachten und einzuhalten. • Die TOUSEK Ges.m.b.H. kann nicht für die Missachtung von Normen im Zuge der Montage oder des Betriebes der Anlage haftbar gemacht werden. - Seite 3 -20 bis +70°C potentialfreier Relaisausgang max. 30W, 24V Wechsler Linse schwenkbar: 180° horizontal, 25° vertikal Schutzart IP54 Abmessungen (HxBxT) 138 x 40 x 35mm Artikel-Nr. 13510330 13510340 Sonstiges SYNC-Funktion, einfache AP-Montage, Kuststoffgehäuse - 3 - tousek / LS-41-180_01 / 14. 11. 2018...
- Seite 4 Empfänger LED 1 (rot) ausgerichtet stromlose (ausgelöste) Kontaktdarstellung Hinweis: LS-Kontakt (Empfänger) a.c./d.c. a.c./d.c. zwischen Klemme 5 und 6 öffnet bei Strahlunterbrechung 0V 12V 24V 0V 12V 24V 2 3 4 5 6 - 4 - tousek / LS-41-180_01 / 14. 11. 2018...
- Seite 5 Wichtig für Lichtschrankenanschluss Obige Abbildungen sind nur allgemeine Anschlussbeispiele! In tousek-Steuerungen sind Lichtschrankensender und -empfänger zur Spannungsversorgung im Normalfall an getrennten Klemmen anzuschließen. Beachten Sie dazu unbedingt auch die Anweisungen und Anschlusspläne in den entsprechenden Steuerungs- bzw. Antriebsanleitungen! - 5 -...
-
Seite 6: Montage
AN: Lichtschranke nicht ausgerichtet Empfänger LED 1 (rot) bzw. unterbrochen Vorsicht • Der Hersteller kann nicht für Schäden haftbar gemacht werden, die aus einer falschen oder unvernünftigen Anwendung der Lichtschranke resultieren ! - 6 - tousek / LS-41-180_01 / 14. 11. 2018... - Seite 7 • Die, zur Kabelzuführung, her- gestellte Öffnung (B) unbedingt fachgerecht abdichten, damit keine Feuchtigkeit ins Gehäuse- innere gelangen kann! max. Ø4 z.B. LS 41-Empfänger – PW-LED LED 1 2,0–2,7V DC z.B. LS 180-Sender - 7 - tousek / LS-41-180_01 / 14. 11. 2018...
- Seite 8 Buitenheide 2A/ 1 Tel. +32/ 11/ 91 61 60 Fax +32/ 11/ 96 87 05 Ihr Servicepartner: info@tousek.nl Tousek Sp. z o.o. Polen PL 43-190 Mikołów (k/Katowic) Gliwicka 67 Tel. +48/ 32/ 738 53 65 Fax +48/ 32/ 738 53 66 info@tousek.pl...
