Mollet MSD-A 420 Serie Betriebsanleitung

M LLET
Füllstandtechnik
Lesen und befolgen Sie bei Verwendung in explosionsgefährdeten Bereichen zuerst die
Besonderen Bedingungen und Hinweise für die sichere Anwendung
in den beigefügten
Explosionsschutz-Informationen
und beachten Sie die Betriebsanleitung.
Betriebsanleitung
1. Beschreibung
1.1 Bestimmungsgemäße Verwendung
Das elektronische Druckmessgerät überwacht kontinuierlich den
Luftdruck im Silo oder Behälter.
1.2 Funktion
Druckveränderungen im Silo oder Behälter werden über die Mem-
brane aufgenommen, von der Elektronik registriert und ausgewertet.
1.3 Technische Daten
Hersteller
Anschrift
Benennung
Typ
Schüttguttemperatur T
Umgebungstemperatur
T
Betriebsspannung
S u p
Bürde
Ausgang
O u t
Anschluss
Messbereich relativer Druck 0 ... 100 mbar (0 ... 10000 Pa)
Linearität
Temperaturfehler 0-Bereich 0,02 % FS/K
Messbereich 0,02 % FS/K
Überdrucksicherheit
Relative Luftfeuchte zulässig 0 ... 85 %
Kabeleinführung
Schutzart
Gewicht
Wartung
Einbaulage
1.4 Werkstoffe
Gehäuse
Flansch
Membrane
Flanschstutzen
MOLLET D-74706 Osterburken Tel. +49 6291 6440-0 Fax +49 6291 9846
MOLLET
Füllstandtechnik GmbH
Industriepark RIO 103
74706 Osterburken
Silo-Druckmessgerät
MSD-A...420
s -25 °C ... +75 °C
-20 °C ... +70 °C
a
p l y
24 V DC (12 - 28 V DC)
€ (U-11) / 0,02 (a)
p u t
4 ... 20 mA
2-Leiter
< 0,5 % FS
bis 0,5 bar
Verschraubung M20x1,5
IP66 nach DIN EN 60529
I P
1,2-2,9 kg je nach Ausführung
keine
senkrecht, ± 5° Neigung
Aluminium oder Edelstahl 1.4408
Aluminium oder Edelstahl 1.4571
Edelstahl 1.4571
Normalstahl
Silo-Druckmessgerät
MSD-A...420

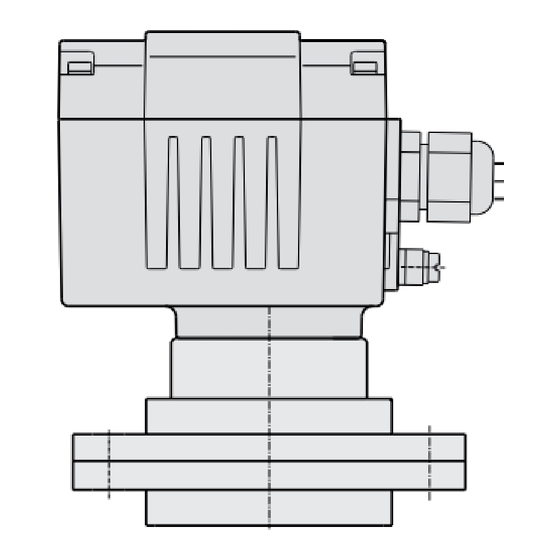

1.5 Abmessungen
1.6 Zubehör (Option)
Betriebsanleitung 03/21
MOLOS
B1
92x88
oben
M20x1,5
Ø 69
Lk 90 / 4xØ 9
Ø 110
008-0201
Flanschdichtring
Flanschstutzen
Ø 110
Lk 90 / 4xM8
Ø 74x2
MSDA...420-BAD
©
by MOLLET
01
