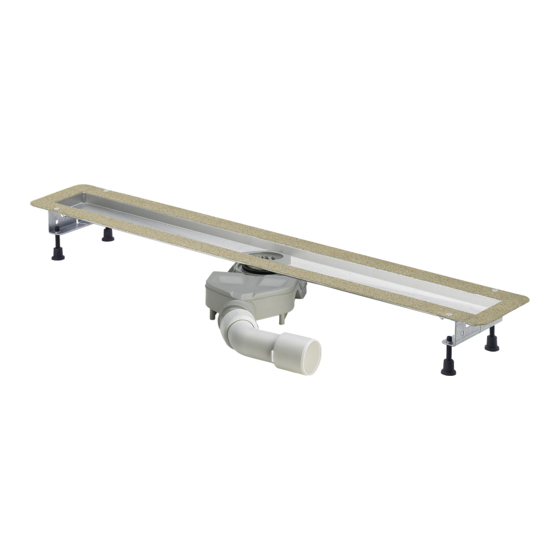

- Seite 1 Advantix-Duschrinne, Grundkörper, 67 mm (Sanierungsmodell) Gebrauchsanleitung für Verbundabdichtung (geflieste Dusche) mit Abdichtungsmatte Modell Baujahr: 4980.40 ab 01/2012 de_DE...
- Seite 2 Advantix-Duschrinne, Grundkörper, 67 mm (Sanierungsmodell) 2 von 28...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung Zielgruppen Kennzeichnung von Hinweisen Produktinformation Normen und Regelwerke Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche 2.2.2 Medien 2.2.3 Ablaufleistung Produktbeschreibung 2.3.1 Übersicht 2.3.2 Technische Daten 2.3.3 Schallschutz Verwendungsinformationen 2.4.1 Abdichtung Erforderliches Zubehör Handhabung Montageinformationen 3.1.1 Wichtige Hinweise 3.1.2 Einbaumaße 3.1.3 Werkzeug und Material... -
Seite 4: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... - Seite 5 Über diese Gebrauchsanleitung Hinweise geben Ihnen zusätzliche hilfreiche Tipps. Advantix-Duschrinne, Grundkörper, 67 mm (Sanierungsmodell) 5 von 28...
-
Seite 6: Produktinformation
Produktinformation 2 Produktinformation Normen und Regelwerke Regelwerke aus Abschnitt: Abdichtung Geltungsbereich / Hinweis Für Deutschland geltendes Regel‐ werk Beanspruchungsklasse des ZDB-Merkblatt 8/2012 Untergrunds sowie geeignete Ver‐ bundabdichtung Beanspruchungsklasse des Leitfaden zur Abdichtung im Ver‐ Untergrunds sowie geeignete Ver‐ bund (AIV) bundabdichtung Zugelassene Verbundabdich‐... -
Seite 7: Bestimmungsgemäße Verwendung
Produktinformation Regelwerke aus Abschnitt: Wichtige Hinweise Geltungsbereich / Hinweis Für Deutschland geltendes Regel‐ werk Abmessungen von Schlitzen und EN 1996 Aussparungen Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche Die Duschrinne wird als Ablauf für eine bodengleiche Dusche im Bad eingesetzt. Sie ist ausgelegt für kleine bis mittlere Wassermengen, wie sie z. -
Seite 8: Produktbeschreibung
Produktinformation Produktbeschreibung 2.3.1 Übersicht Abb. 1: Bauteile und Lieferumfang 1 - Schutzeinsatz aus Hartschaum 2 - Sieb 3 - Ablaufflansch, besandet 4 - Duschrinne 5 - Innensechskantschlüssel 6 - Befestigungsmaterial für die Füße 7 - Füße, höhenverstellbar 8 - Anschlussbogen 40 / 50 9 - Geruchverschluss 10 - O-Ringe 11 - Reduzierstück... -
Seite 9: Technische Daten
Produktinformation 2.3.2 Technische Daten Nennweite [DN] 40 / 50 Material Edelstahl 1.4301 Ablaufleistung Ä Kapitel 2.2.3 „Ablaufleistung“ auf Seite 7 Abmessungen und Ein‐ Ä Kapitel 3.1.2 „Einbaumaße“ auf Seite 12 bauhöhe Sperrwasserhöhe 25 mm Belastungsklasse K = 300 kg 2.3.3 Schallschutz Der gemessene Geräuschpegel bei Wasserabfluss beträgt 19 dB(A). - Seite 10 Produktinformation Wichtige Hinweise Für die fachgerechte Abdichtung ist eine sorgfältige Planung erforder‐ lich. Dazu muss abhängig von der jeweiligen Feuchtigkeitsbeanspru‐ chungsklasse und der Art des Untergrunds ein geeignetes AIV-System mit baurechtlichem Verwendbarkeitsnachweis ausgewählt werden. Weiterhin folgende Faktoren berücksichtigen: Ablauf oder Duschrinne muss mit einem Spezialflansch ausgestattet sein, der über eine klebefähige Oberfläche und eine Breite von mind.
-
Seite 11: Erforderliches Zubehör
Produktinformation Erforderliches Zubehör Folgende Teile sind nicht im Lieferumfang enthalten und können geson‐ dert bestellt werden: Rost (siehe Katalog) Abdichtungsband für Advantix-Duschrinnen, Modell 4964.95, Art.-Nr. 619 121 bei Bedarf: Montagekleber, Modell 4938.22, Art.-Nr. 571 788 Advantix-Duschrinne, Grundkörper, 67 mm (Sanierungsmodell) 11 von 28... -
Seite 12: Handhabung
Handhabung 3 Handhabung Montageinformationen 3.1.1 Wichtige Hinweise Vor der Montage: Prüfen, ob die Ablaufleistung des gewählten Modells für die anfal‐ lende Wassermenge ausreicht Ä Kapitel 2.2.3 „Ablaufleistung“ auf Seite 7. Es muss eine ausreichende Stabilität des Bodenbelags gewährleistet sein Ä Kapitel 2.3.2 „Technische Daten“ auf Seite 9. Dies kann ent‐ weder durch eine ausreichende Estrichüberdeckung oder eine andere geeignete Alternativlösung erreicht werden. -
Seite 13: Werkzeug Und Material
Handhabung Abb. 4: Nischenmaße Art.-Nr. Standardmaß Duschtür 687 571 687 588 687 595 687 601 1030 1000 687 618 1230 1160 1200 3.1.3 Werkzeug und Material Besondere Werkzeuge Schraubenschlüssel SW 8 für die Rostmontage Bohrer, 6 mm Werkzeug für die Entnahme des Rostes (z. B. Modell 4965.90, Art.-Nr. -
Seite 14: Montage
Handhabung Montagekleber Montagekleber kann maximal 18 Monate verwendet werden. Das Einfülldatum befindet sich am oberen Rand der Kartusche. Die beiden ersten Zahlen stehen für den Monat, die folgende Zahl für das Jahr. Beispiel 085... Einfülldatum = August (08) 2015 (5) Abb. -
Seite 15: Duschrinne Ausrichten
Handhabung Gummikappen einsetzen. Profildichtung einsetzen. 3.2.2 Duschrinne ausrichten Feinausrichtung Ablaufstutzen bis zum Anschlag in den Adapter eindrücken (1). Die Ablaufposition bei Bedarf korrigieren. Dazu den Adapter drehen (2). Falls erforderlich, erden Sie die Duschrinne gemäß den landesspezi‐ fischen Vorgaben für Elektrotechnik. Advantix-Duschrinne, Grundkörper, 67 mm (Sanierungsmodell) 15 von 28... - Seite 16 Handhabung Kontrollieren, ob die Duschrinne bis zum Anschlag in den Adapter eingesteckt ist. Estrichhöhe ermitteln. Die Höhe ist einstellbar von 67–91 mm. Bei einer Höhe über 67 mm: Geruchverschluss mit Mörtel unterfüttern. Das verhindert, dass der Ablaufstutzen vom Geruchverschluss abrutscht. Advantix-Duschrinne, Grundkörper, 67 mm (Sanierungsmodell) 16 von 28...
-
Seite 17: Duschrinne Anschließen
Handhabung Duschrinne durch Höhenverstellung der Füße waagerecht aus‐ richten. Füße bei Bedarf mit Befestigungsmaterial fixieren. 3.2.3 Duschrinne anschließen Vor dem Einbringen des Ablaufes in den Bodenaufbau muss der Anschluss an das Abwassersystem erfolgen. Voraussetzungen: Für den Anschluss an das Abwassersystem liegt bereits ein Rohr bis zur geplanten Ablaufposition. - Seite 18 Handhabung Die Duschrinne mit Wasser füllen. Das Ablaufgehäuse und die Rohrleitung auf Dichtheit prüfen. Wahlweise das Sieb einsetzen. Ohne Sieb erhöht sich die Ablaufleistung. Advantix-Duschrinne, Grundkörper, 67 mm (Sanierungsmodell) 18 von 28...
- Seite 19 Handhabung Mit Estrich unterfüttern HINWEIS! Produktschäden durch unsachgemäßen Einbau Wenn sich beim Unterfüttern der Duschrinne Hohlräume bilden, können bei Belastung Undichtigkeiten auftreten. Informieren Sie die Folgegewerke darüber, dass die Dusch‐ rinne vollflächig unterfüttert werden muss und dass dabei keine Hohlräume entstehen dürfen. INFO! Estrich und Bodenfliesen müssen mit einem Gefälle von 1–2 % in Richtung Duschrinne verlegt werden.
-
Seite 20: Duschrinne Abdichten
Handhabung 3.2.5 Duschrinne abdichten Voraussetzungen Der Flansch muss sauber und frei von Materialrückständen sein. Bei Bedarf den Flansch reinigen. Das Abdichtungsband ist nicht im Lieferumfang enthalten. Wir empfehlen Modell 4964.95, Art.-Nr. 619 121. Die Abdichtung kann wahlweise mit oder ohne die Verwendung von Montagekleber erfolgen. - Seite 21 Handhabung Den Montagekleber auf den Flansch auftragen. Das Haltbarkeitsdatum des Montageklebers beachten Ä „Montage‐ kleber“ auf Seite 14. Den Montagekleber mit Spachtel gleichmäßig verteilen. Den Abdichtungsstreifen so auf dem Flansch platzieren, dass Flansch und Estrich gleichmäßig überdeckt sind. Den Abdichtungsstreifen fest auf den Montagekleber und die Ver‐ bundabdichtung aufdrücken.
- Seite 22 Handhabung Die zweite Schicht Verbundabdichtung satt auf Abdichtungsstreifen und Estrich auftragen. Wenn kein Belagabschluss montiert werden soll, kann der Boden nun verfliest werden Ä „Fliesen verlegen (Montage ohne Belagabschluss)“ auf Seite 25. Advantix-Duschrinne, Grundkörper, 67 mm (Sanierungsmodell) 22 von 28...
- Seite 23 Handhabung Abdichtung mit Verbundabdichtung, ohne Montagekleber Den Abdichtungsstreifen großzügig zuschneiden. Die Streifen sollen sich beim Aufkleben überlappen. Die erste Schicht Verbundabdichtung satt auf den Estrich und den Flansch auftragen. Verwendungshinweise des Herstellers der Verbundabdichtung beachten. Den Abdichtungsstreifen so auf dem Flansch platzieren, dass Flansch und Estrich gleichmäßig überdeckt sind.
- Seite 24 Handhabung Die zweite Schicht Verbundabdichtung satt auf Abdichtungsstreifen und Estrich auftragen. Wenn kein Belagabschluss montiert werden soll, kann der Boden nun verfliest werden Ä „Fliesen verlegen (Montage ohne Belagabschluss)“ auf Seite 25. Montage mit Belagsabschluss Die Schiene geradlinig am Schutzeinsatz verkleben. Die Schnittkanten entgraten.
-
Seite 25: Pflege
Handhabung Fliesen verlegen (Montage ohne Belagabschluss) Die Fliesen bis zur Kante des Schutzeinsatzes verlegen. VORSICHT! Im Barfußbereich scharfe Kanten an folgenden Stellen vermeiden: – an Fliesen – an Belagsabschlüssen – an Abschlussprofilen Die Fliesenkante polieren. Abschließend muss ein Rost montiert werden. Geeignete Roste siehe Katalog. - Seite 26 Handhabung Duschrinne reinigen Rost entnehmen, z. B. mit Entnahmewerkzeug Modell 4965.90, Art.-Nr. 689 704. Rost und Duschrinne reinigen. Mit klarem Wasser nachspülen. Rost wieder in die Duschrinne einsetzen. Advantix-Duschrinne, Grundkörper, 67 mm (Sanierungsmodell) 26 von 28...
- Seite 27 Handhabung Ablauf reinigen Rost entnehmen, z. B. mit Entnahmewerkzeug Modell 4965.90, Art.-Nr. 689 704. Sieb entnehmen. Sieb reinigen. Ablauf reinigen. Sieb wieder einsetzen. Rost wieder einsetzen. Advantix-Duschrinne, Grundkörper, 67 mm (Sanierungsmodell) 27 von 28...
-
Seite 28: Entsorgung
Handhabung Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Advantix-Duschrinne, Grundkörper, 67 mm (Sanierungsmodell) 28 von 28...
