GRAUPNER SJ 2-4S EH Bedienungsanleitung
Bedienungsanleitung

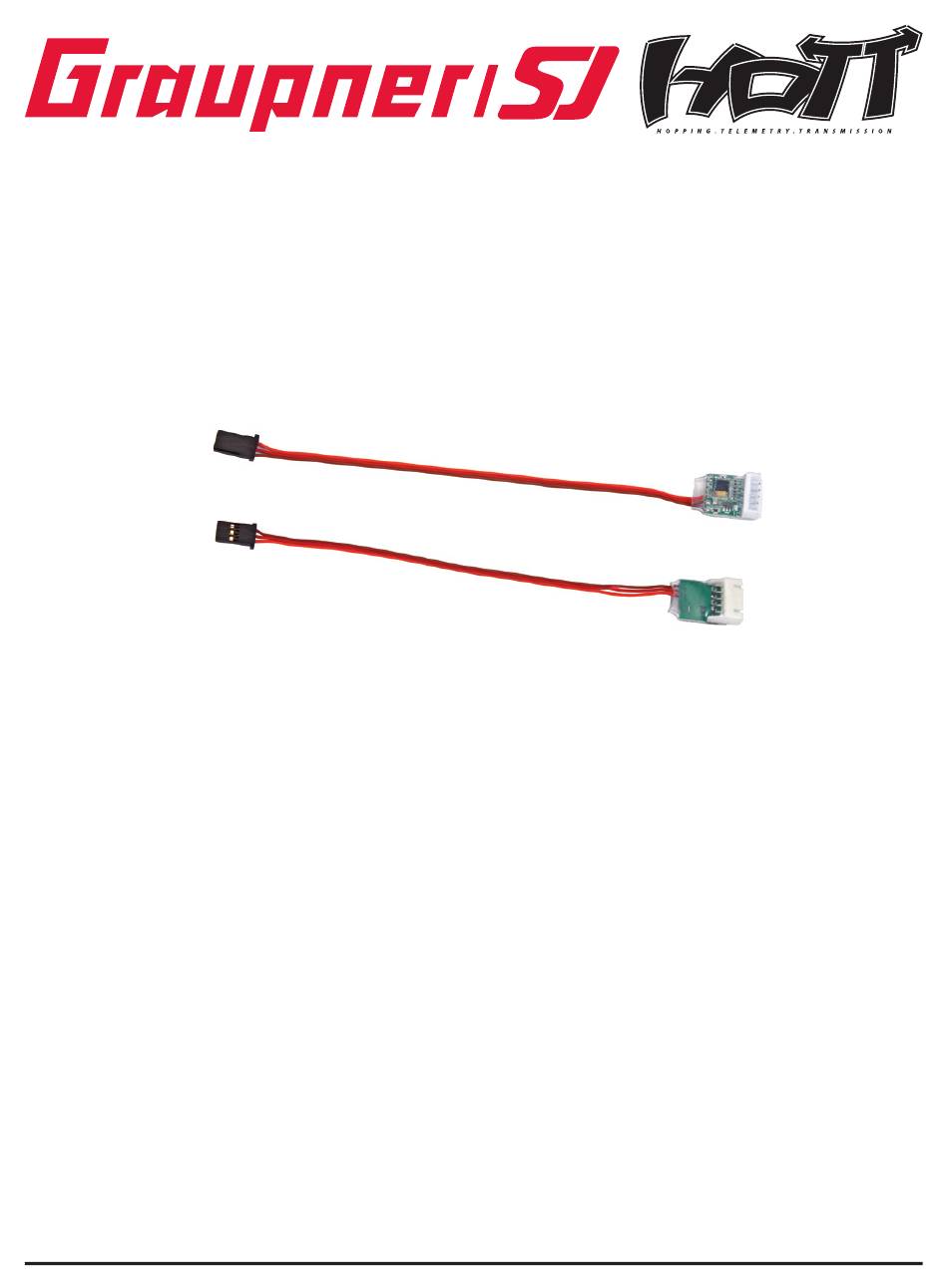

33630 Voltage Module 2 - 4 S, EH
33631 Voltage Module 2 - 4 S, XH
INHALTSVERZEICHNIS:
1.
Beschreibung ............................................................................................................. 02
2.
Inbetriebnahme .......................................................................................................... 02
3.
Bedienung .................................................................................................................. 03
3.1
Programmierung ........................................................................................................ 03
4.
Telemetriedisplay ....................................................................................................... 05
5.
Garantie......................................................................................................................07
GRAUPNER GmbH & Co. KG - Postfach 1242 - 73230 Kirchheim/Teck - www.graupner.de
Manual V1.1
Revision: Januar 2013
Inhaltsverzeichnis
Verwandte Anleitungen für GRAUPNER SJ 2-4S EH
Inhaltszusammenfassung für GRAUPNER SJ 2-4S EH
-
Seite 1: Inhaltsverzeichnis
Bedienungsanleitung 33630 Voltage Module 2 - 4 S, EH 33631 Voltage Module 2 - 4 S, XH INHALTSVERZEICHNIS: Beschreibung ......................02 Inbetriebnahme ......................02 Bedienung ........................03 Programmierung ......................03 Telemetriedisplay ....................... 05 Garantie........................07 Manual V1.1 Revision: Januar 2013 GRAUPNER GmbH & Co. KG – Postfach 1242 – 73230 Kirchheim/Teck – www.graupner.de... -
Seite 2: Beschreibung
VIELEN DANK für den Erwerb des Voltage Moduls 2-4 S für das Graupner HoTT 2.4 System. Bestimmungsgemäße Verwendung Dieses Produkt arbeitet nur mit einem Graupner HoTT 2.4 System zusammen. Falls Sie kein Graupner HoTT 2.4 System besitzen, wird das Produkt nicht funktionieren. Dieses Produkt ist zu einem anderen 2.4 GHz Fernsteuerungssystem nicht kompatibel. -
Seite 3: Bedienung
Abb. 1 Abb. 2 33630 - EH 33631 - XH Abb. 3 Abb. 4 3. BEDIENUNG Das Voltage Modul wird wie alle anderen HoTT Telemetrie Sensoren über eine SMART-BOX oder die inter- ne Telemetrie bedient. Lesen Sie dazu die Anleitung der SMART-BOX oder Ihres Senders. Um das Modul anzuzeigen bzw. - Seite 4 Dann erscheint das Display: VOLTAGE MODULE 4.1 OVERALL VOLT: 12.1V CALIBRATE VOLTAGE CELL: 3.1V WARNING 10 s Display-Anzeige Erläuterung Einstellungen OVERALL VOLT Aktuelle Spannung des angeschlossenen Akkus in Volt CALIBRATE Spannung kalibrieren YES, NO VOLTAGE CELL Warnschwelle, bei der das Unterspannungswarn- 2.7 –...
-
Seite 5: Telemetriedisplay
4. TELEMETRIEDISPLAY Wählen Sie das Telemetriedisplay GENERAL bzw. bei Verwendung der Smart-Box MODEL SELECT und RECEIVE+GENERAL/GAS aus. Es erscheint die folgenden Displays, am rechten Rand werden alternierend die aktuellen Zellenspannungen oder die Gesamtspannung angezeigt. Unter AKK1 bzw. SENSOR 1 wird ebenfalls die aktuelle Gesamtspan- nung, unter AKK2 bzw. -
Seite 6: Eg-Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG: Für das nachfolgend bezeichnete Erzeugnis HoTT VOLTAGE MODULE Best.-Nr. 33630 und 33631 wird hiermit bestätigt, dass es den wesentlichen Schutzanforderungen entspricht, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglich- keit 2004/108/EC festgelegt sind. - Seite 7 Wir gewähren auf dieses Erzeugnis eine / This product is / Sur ce produit nous accordons une Garantie von Monaten months warrantied for mois garantie de Servicestellen / Service / Service après-vente Die Fa.Graupner GmbH & Co. KG, Henriettenstrasse 94-96, 73230 Kirchheim/Teck gewährt ab dem Kaufdatum Graupner-Zentralservice Servicehotline...
