Fusion Garmin RV-BBT602 Installationsanweisungen

RV-BBT602
INSTALLATIONSANWEISUNGE
Wichtige Sicherheitsinformationen
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Wenn Sie die Vorsichtshinweise nicht beachten, könnte es zu
Schäden am Fahrzeug oder zu einer schlechten Leistung des
Produkts kommen.
Das Gerät muss gemäß diesen Anweisungen installiert werden.
Beginnen Sie erst mit der Installation dieses Produkts, wenn Sie
die Stromversorgung des Fahrzeugs getrennt haben.
Bevor Sie das Produkt mit Strom versorgen, stellen Sie sicher,
dass es ordnungsgemäß entsprechend den
Installationsanweisungen geerdet ist.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an den Support von Garmin

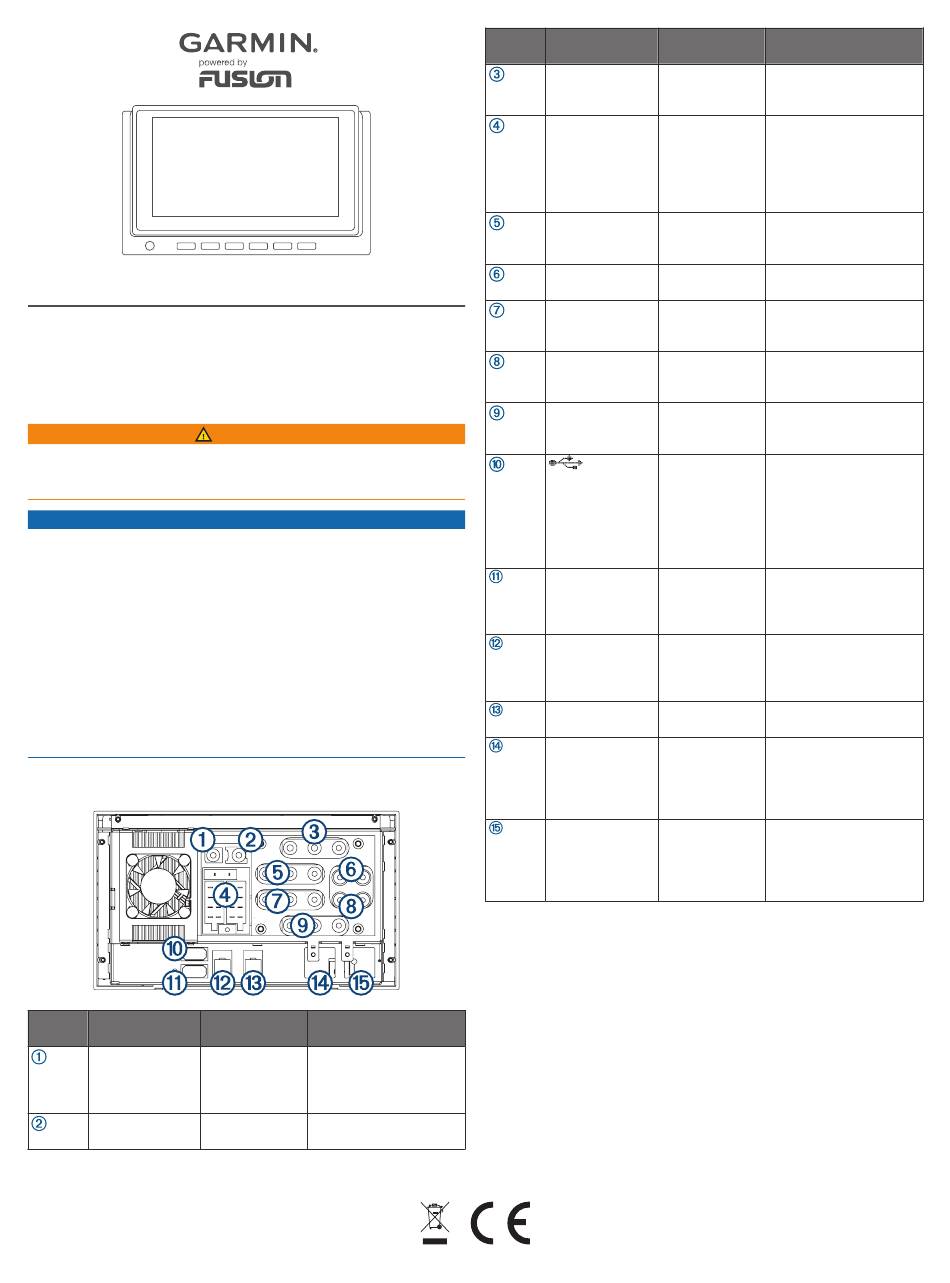

Identifizierung der Anschlüsse
Element Bezeichnung Anschlussbe-
schreibung
MIC Mikrofonein-
gang
VIDEO IN Video-Eingang
August 2020
N
WARNUNG
HINWEIS
Hinweise
3,5-mm-Mono-Miniklin-
kenstecker für das Frei-
sprechmikrofon (im
Lieferumfang enthalten)
Composite-Video-RCA-
Anschluss
Element Bezeichnung
ZONE 1 LINE
OUT
Keine
ZONE 2 LINE
OUT
AUX 1 INPUT
ZONE 3 LINE
OUT
CAMERA AUDIO
INPUT/AUX 2
INPUT
ZONE 4 LINE
OUT
iPad
CAN 1
CAN 2
.
® Nicht verfügbar
Nicht verfügbar
Pinidentifizierung
Verwenden Sie diesen Pinbelegungsplan und die Tabelle, um
einen Kabelbaum für dieses Gerät zu erstellen.
GUID-CC336624-E7C5-4032-A89F-21856EBB8B87 v4
Anschlussbe- Hinweise
schreibung
Line-Ausgang Links, rechts und
für Zone 1 Subwoofer-RCA-
Anschlüsse
Kabelbauman- Die Kabelbäume sind
schlüsse nicht im Lieferumfang
enthalten. Pinbelegungs-
informationen finden Sie
unter (Pinidentifizierung,
Seite 1).
Line-Ausgang Links, rechts und
für Zone 2 Subwoofer-RCA-
Anschlüsse
Aux-Eingang 1 Linker und rechter RCA-
Anschluss
Line-Ausgang Links, rechts und
für Zone 3 Subwoofer-RCA-
Anschlüsse
Eingang für den Linker und rechter RCA-
Ton der Kamera Anschluss
oder für Aux 2
Line-Ausgang Links, rechts und
für Zone 4 Subwoofer-RCA-
Anschlüsse
USB (500 mA) Reserviert für die
Nutzung durch den
Hersteller
Nur mit USB-Geräten
mit niedriger Stromauf-
nahme (< 500 mA)
kompatibel
USB (2,1 A) Dient als Schnittstelle
und zum Aufladen unter-
stützter Smartphones
und USB-Geräte
CAN-BUS 1 Wird über einen Adapter
(separat erhältlich) mit
einer NRX Kabelfernbe-
dienung verbunden
CAN-BUS 2 Reserviert für die Fahr-
zeugintegration
DAB-Anschluss Zum Anschließen eines
(Digital Audio kompatiblen FUSION
Broadcast) DAB-Moduls und einer
entsprechenden
Antenne
AM-/UKW- Zum Anschließen der
Antenne Fahrzeugantenne. Evtl.
ist der im Lieferumfang
enthaltene Adapter
erforderlich.
®
