Inhaltszusammenfassung für Effekta US2000 C

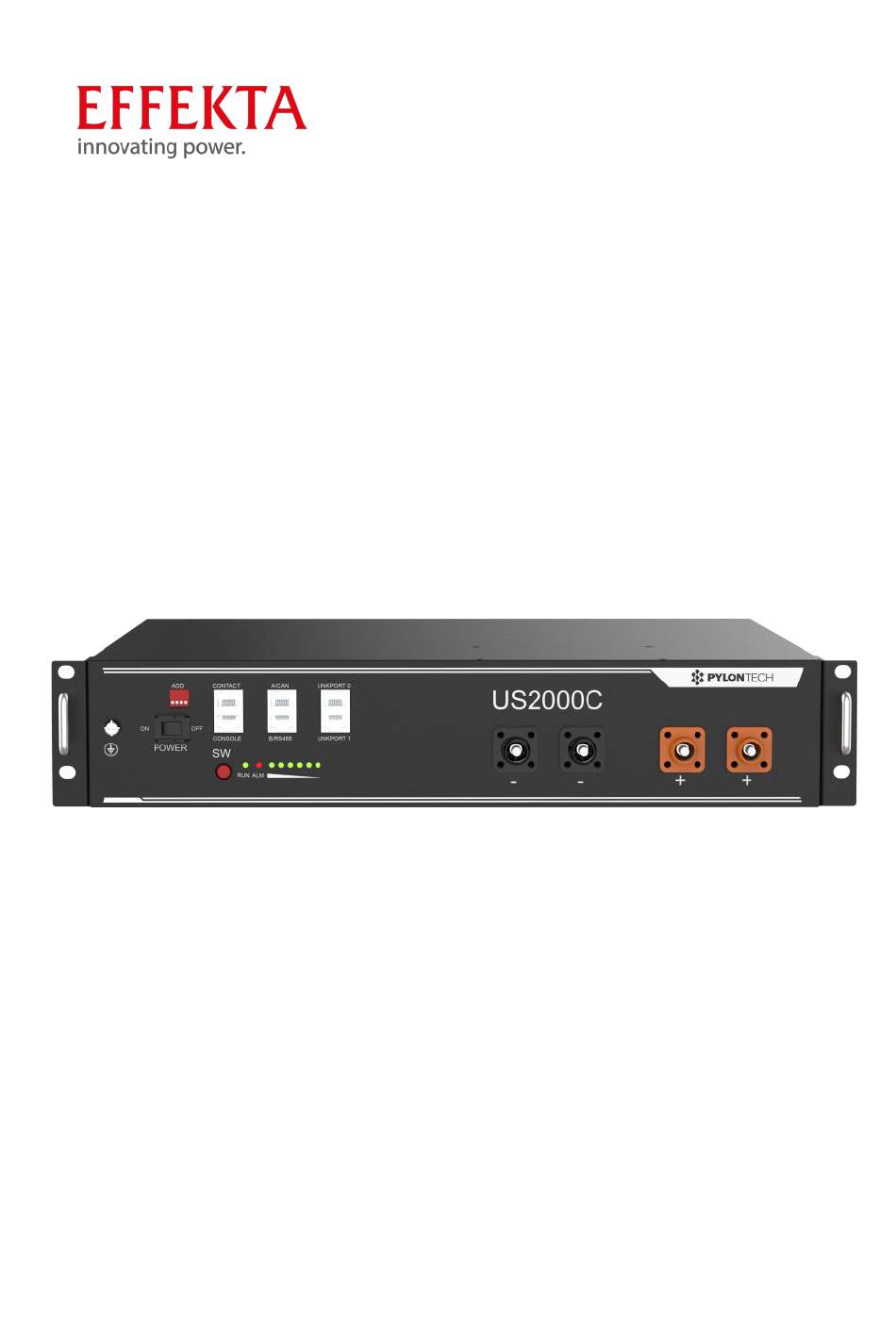

- Seite 1 Lithium-Ionen-Speichersystem Betriebsanleitung V. 1.0 US2000 C | Bedienungsanleitung Artikelnummer: AKPLX148050CXA2U...
- Seite 2 US2000 C | Bedienungsanleitung Diese Anleitung beschreibt das Gerät US2000 C der Firma Pylontech. Vor dem Einbau der Batterie muss diese Anleitung durchgelesen und während des Einbauvorgangs sorgfältig befolgt werden. Bei Unklarheiten wenden Sie sich bitte sofort an Ihren Händler für Ratschläge und Hilfestellungen.
-
Seite 3: Inhaltsverzeichnis
US2000 C | Bedienungsanleitung Inhaltsverzeichnis SICHERHEITSVORKEHRUNGEN ............5 OR DEM NSCHLIEßEN ............6 EDIENUNG ................7 EINLEITUNG ..................8 2.1 M : ..................9 ERKMALE 2.2 T ECHNISCHE ATEN ..............10 2.3 E AX - PV-W INSTELLUNGEN FÜR DIE ECHSELRICHTER .....12 2.4 E RLÄUTERUNG DER ERÄTESCHNITTSTELLEN... - Seite 4 US2000 C | Bedienungsanleitung MULTIGRUPPENMODUS ..............36 5.1 V RS485 ............36 ERWENDUNG VON 5.2 V CAN ...............38 ERWENDUNG VON FEHLERSUCHE ................39 : ........39 ROBLEMERKENNUNG JE NACHDEM :........39 CHRITTE ZUR ROBLEMERKENNUNG : ..40 ATTERIE LÄSST SICH NICHT LADEN ODER ENTLADEN : ..............41...
-
Seite 5: Sicherheitsvorkehrungen
US2000 C | Bedienungsanleitung 1. Sicherheitsvorkehrungen HINWEIS 1) Vor Einbau und Bedienung der Batterie muss die Bedienungsanleitung (im Zubehör) unbedingt sorgfältig gelesen werden. Bei Nichtbeachtung dieses Hinweises oder der in dem vorliegenden Dokument enthaltenen Anweisungen bzw. Warnungen besteht die Gefahr eines Stromschlags, einer schweren Verletzung oder Lebensgefahr oder einer Beschädigung der Batterie, wodurch sie möglicherweise... -
Seite 6: Vor Dem Anschließen
US2000 C | Bedienungsanleitung 13) Es ist untersagt, Fremdkörper an irgendeiner Stelle der Batterie einzuführen. WARNUNG Vor dem Anschließen 1) Nach dem Auspacken zuerst Produkt und Packliste überprüfen. Bei Beschädigung des Produkts oder Fehlen von Teilen den Einzelhändler benachrichtigen. 2) Vor Einbau vom Netz trennen und darauf achten, dass sich die Batterie in der Stellung “Aus“... -
Seite 7: Bedienung
US2000 C | Bedienungsanleitung 1.2 Bedienung 1) Muss die Batterie an einen anderen Ort gebracht oder instandgesetzt werden, so muss sie von der Stromversorgung getrennt und komplett heruntergefahren werden. 2) Es ist untersagt, die Batterie an einen anderen Batterietyp anzuschließen. -
Seite 8: Einleitung
US2000 C | Bedienungsanleitung 2. Einleitung Bei US2000 C handelt es sich um eine Lithium-Eisenphosphat-Batterie, eines der von der Firma Pylontech entwickelten und hergestellten innovativen Energiespeichergeräte, das zur Unterstützung einer zuverlässigen Stromversorgung bei verschiedenen Arten von Geräten und Systemen verwendet werden kann. US2000 C eignet sich insbesondere bei Anwendungen mit hohen Leistungen, bei beengten Einbauraumverhältnissen, eingeschränkter Tragfähigkeit und langer... -
Seite 9: Merkmale
US2000 C | Bedienungsanleitung 2.1 Merkmale: Das Gesamtmodul ist schadstofffrei, verunreinigungsfrei und ▪ umweltfreundlich. Das Kathodenmaterial besteht aus LiFePO4, das sicher ▪ betrieben werden kann und eine lange Zyklen-Lebensdauer aufweist. Das Batteriemanagementsystem (BMS) verfügt über ▪ Schutzfunktionen, u.a. gegen Tiefentladung, Überladung, Überstrom und Über-/Untertemperatur. -
Seite 10: Technische Daten
US2000 C | Bedienungsanleitung ▪ Es stehen bis zu 95% der Kapazität zur Verfügung, wenn der Wechselrichter mit der Pylontech Batterie kommuniziert. Kompatibel mit US3000C, US3000 und US2000 ▪ 2.2 Technische Daten 10 / 44... - Seite 11 US2000 C | Bedienungsanleitung Grundparameter US2000 C Nennspannung (V) Nennkapazität (Wh) 2400 Nutzbare Kapazität (Wh) 2280 Abmessungen (mm) 442x420x89 Gewicht (kg) 22,5 Entladungsspannung (V) 44,5 ~ 53,5 Empfohlene Entladespannung 47,5V Ladespannung (V) 52,5 ~ 53,5 Empfohlene Ladespannung 53,2V Empfohlener Lade-/Entladestrom 25(A) Max.
-
Seite 12: Einstellungen Für Die Ax - Pv-Wechselrichter
US2000 C | Bedienungsanleitung 2.3 Einstellungen für die AX - PV-Wechselrichter Wenn Sie diesen Lithium Speicher mit dem PV – Wechselrichter der AX – Serie betreiben müssen folgende Parameter eingestellt werden. Menü Punkt Einstellung Erklärung Gesamtladestrom Akkumulator Typ Rücksprung zum Netzbetrieb (Batterie fast entladen) Rücksprung zum... -
Seite 13: Erläuterung Der Geräteschnittstellen

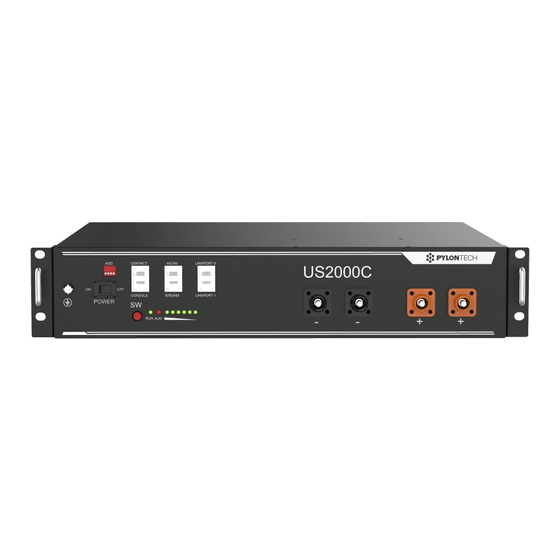

US2000 C | Bedienungsanleitung 2.4 Erläuterung der Geräteschnittstellen In diesem Abschnitt wird die Front- und Rückplatte mit den Schnittstellenfunktion ausführlich beschrieben. US2000 C Frontplattenschnittstelle Ein-/Aus-Schalter EIN: Einschalten. AUS: Ausschalten. Zur Lagerung oder zum Versand. Start Einschalten: Drücken Sie mehr als 0,5 Sekunden, um das Batteriemodul zu starten Ausschalten: Drücken Sie mehr als 0,5 Sekunden, um den Akku... - Seite 14 US2000 C | Bedienungsanleitung SOC (state of charge) 6 grüne LEDs zeigen die aktuelle Kapazität der Batterie an. ADD Schalter ADD-Schalter: 4 ADD-Schalter, mit DIP 1 werden unterschiedliche Baudraten eingestellt (0 bedeutet 115200, 1 bedeutet 9600). Untere Stellung auf AUS, bedeutet "0". Obere Stellung auf EIN (ON), bedeutet "1".
- Seite 15 US2000 C | Bedienungsanleitung Contact RJ45 Kontaktschnittstelle mit 1 Digitaleingang, 3 Ausgängen. Pin1 Eingang, passives Signal. Geschlossen: Batterie ausschalten. Offen: normal. Pin2 Pin3 Ausgang 1. On: Laden anhalten. Pin4 Pin5 Ausgang 2. On: Entladen anhalten. Pin6 Pin7 Ausgang 3. On: BMS Fehler.
- Seite 16 US2000 C | Bedienungsanleitung Belegung Pins RJ45-Anschluss A/CAN B/RS485 Pin1 Soll NULL sein. Pin2 Wenn nicht, kann dies die BMS- Funktion beeinflussen Pin3 Pin4 CAN-H CAN-H (single group) Pin5 CAH-L CAN-L (single group) Pin6 CAN-GND CAN-GND (single group) Pin7 485A...
- Seite 17 US2000 C | Bedienungsanleitung Stromanschlüsse Netzkabelanschlüsse: Es sind zwei Anschlusspaare mit derselben Funktion vorhanden, eines für den Anschluss an das Gerät, das andere für die Parallelschaltung eines anderen Batteriemoduls zur Kapazitätserweiterung. Für jedes einzelne Modul kann jeder Anschluss eine Lade- und Entladefunktion erfüllen.
- Seite 18 US2000 C | Bedienungsanleitung Erläuterung der LED-Anzeigen Zustand Ausgeschaltet Eingeschaltet ● ● ● ● ● ● ● ● Leerlauf/Normal ● SOC anzeigen; oberste LED blinkt Laden ● ein: 0.5s; aus 0.5s Entladen SOC anzeigen ● Alarm Die anderen LEDs genau wie oben.
-
Seite 19: Anleitung Sicherer Umgang Mit Lithium-Batterien
US2000 C | Bedienungsanleitung BMS-Funktion Schutz und Alarm Verwaltung und Überwachung Ende Laden/Entladen Ausgleich Zellen Überspannung Laden Intelligentes Lademodell Überstrom Laden/Entladen Stromgrenzwert Laden/Entladen Kapazitätsrückhaltevermögen Über-/Untertemperatur berechnen Kurzschluss Administratorbildschirm Verpolung Betriebsaufzeichnung Soft-Start des Inverters 3. Anleitung sicherer Umgang mit Lithium-Batterien 3.1 Symbolerklärung... -
Seite 20: Werkzeuge
US2000 C | Bedienungsanleitung 3.2 Werkzeuge Für die Installation des Batteriesatzes werden folgende Werkzeuge benötigt: Drahtschneider Modulare Crimpzange Schraubendreher HINWEIS Zur Vermeidung von Stromschlägen oder Kurzschlüssen ordnungsgemäß isolierte Werkzeuge verwenden. Stehen keine isolierten Werkzeuge zur Verfügung, so sind alle frei liegenden metallischen Oberflächen der zur Verfügung stehenden... -
Seite 21: Installation
US2000 C | Bedienungsanleitung 4. Installation 4.1 Inhalt der Packung Auspacken und Überprüfung der Packliste 1) Batteriemodulpackung: Zwei Netzkabel sowie ein Kommunikationskabel pro Batteriepackung: Erdungskabel: 21 / 44... - Seite 22 US2000 C | Bedienungsanleitung 2) Für den Anschluss der Batterie an den Wechselrichter: Zwei lange Netzkabel (Strombelastung 120A) sowie ein Kommunikationskabel pro Speichersystem: HINWEIS Diese drei langen Kabel sind NICHT in der Batteriepackung enthalten, sie befinden sich in einem zusätzlichen kleinen Kabelkarton.
-
Seite 23: Einbauort
US2000 C | Bedienungsanleitung 4.2 Einbauort Das Gerät muss in einer gut belüfteten Umgebung aufgestellt werden, weit entfernt von Flüssigkeiten, entflammbaren Gasen und Korrosionsmitteln. Im Allgemeinen gelten für die Aufstellung des Speichersystems folgende Regeln: Die Aufstellung darf nur auf einen festen, tragfähigen ▪... -
Seite 24: Schutzleiter
US2000 C | Bedienungsanleitung 4.3 Schutzleiter Die Batteriemodule müssen mit einem Kabel von mindestens 6 mm² (10AWG / gelb-grün) geerdet werden. Auf eine niederohmige Verbindung achten. Installieren Sie ein Erdungskabel am Erdungspunkt der Module. 24 / 44... -
Seite 25: Einbau
US2000 C | Bedienungsanleitung 4.4 Einbau A. Batteriemodule im Schrank anbringen und Kabel anschließen: 25 / 44... - Seite 26 US2000 C | Bedienungsanleitung 1. Batterie im Schrank anbringen und verschrauben. 2. Schutzleiter anschließen. 3. Batteriemodule mit den beiliegenden Kabeln verbinden. 4. Kabel an Wechselrichter anschließen (über Sicherung). 26 / 44...
- Seite 27 US2000 C | Bedienungsanleitung Die Strombelastung der Batteriekabel beträgt 120A. Ist der Strom pro Batteriestrang größer als 120A, sind pro Strang zwei Batteriekabel zu verwenden. 27 / 44...
-
Seite 28: Einschalten
US2000 C | Bedienungsanleitung B. Einschalten Alle Batteriekabel und Kommunikationskabel nochmals überprüfen. Powerschalter einschalten (ON) Alle Batteriemodule einschalten, woraufhin die LED „RUN“ grün leuchtet: (1) Das Modul, bei dem Link Port 0 leer ist, ist das Master- Batteriemodul, während die anderen Slave-Batterien sind. - Seite 29 US2000 C | Bedienungsanleitung (2) Mit der roten Taste SW Master-Batterie einschalten, woraufhin alle Batterie-LEDS nacheinander aufleuchten: Leuchten alle Batterie-LEDs auf und gehen dann wieder aus, so bedeutet dies, dass das Batteriesystem in Ordnung ist und funktioniert. Hinweis: a) Nach dem Einschalten des Batteriemoduls dauert es 3 Sekunden, bis die Softstartfunktion aktiviert ist.
-
Seite 30: Ausschalten
US2000 C | Bedienungsanleitung C. Ausschalten 1) Schalten Sie die externe Stromquelle (Wechselrichter) aus. 2) Drücken Sie den roten SW-Schalter der Master-Batterie. Dadurch werden alle Batterien ausgeschaltet. 3) Schalten Sie alle Powerschalter aus. D. Einbau mit Halterung: 30 / 44... - Seite 31 US2000 C | Bedienungsanleitung Die 2 Laschen an der Batterie abschrauben. 8 Schrauben herausschrauben. Batterie in die zwei Halter an der Vorder- und Rückseite einsetzen. Die Halter (vorne und hinten) bis an das Ende der Anschlagkante schieben. 31 / 44...
- Seite 32 US2000 C | Bedienungsanleitung 32 / 44...
- Seite 33 US2000 C | Bedienungsanleitung Die vier Führungsstifte und Aufnahmebohrungen übereinander anordnen und die Batterien übereinanderstapeln. Anschließend mit den vier Klammern verriegeln. 33 / 44...
- Seite 34 US2000 C | Bedienungsanleitung Maximal vier Batterien können waagrecht übereinandergestapelt werden. 34 / 44...
- Seite 35 US2000 C | Bedienungsanleitung Eine oder zwei Batterien können senkrecht gestapelt werden: Die Kabelanschlüsse und der Start des Batteriesystems erfolgen analog zum Schrankeinbau. 35 / 44...
-
Seite 36: Multigruppenmodus
US2000 C | Bedienungsanleitung HINWEIS Beim Einschalten des Systems wird bei Vorliegen von ⚫ Netzspannung zunächst der Wechselrichter eingeschaltet, um zu verhindern, dass Stromimpulse des Wechselrichters die Batteriebank nachteilig beeinflussen. ⚫ Zum Schutz des Systems sollte zwischen der Batteriebank und dem Wechselrichter ein Leitungsschutzschalter zwischengeschaltet werden. - Seite 37 US2000 C | Bedienungsanleitung 3) Stellen Sie sicher, dass alle ADD-DIP-Schalter 2-4 der Master- Batterien auf AUS gestellt sind, und am ADD-DIP-Schalter 1 die richtige Baudrate eingestellt ist. 4) Schalten Sie die Batterien ein. 5) Nachdem alle Batterien gestartet sind und der Summer der Master-Batterie in Gruppe 1 dreimal ertönt, bedeutet das, dass...
-
Seite 38: Erwendung Von Can
US2000 C | Bedienungsanleitung 5.2 Verwendung von CAN Schließen Sie zuerst die Batteriekabel (Powerkabel) an. 1) Durch jedes Kabelpaar dürfen maximal 100 A Strom fließen. Schließen Sie genügend Kabelpaare an, basierend auf der Berechnung des Systemstroms. 2) Eine geeignete Sicherung zwischen Batteriesystem und Wechselrichter ist erforderlich. -
Seite 39: Fehlersuche
US2000 C | Bedienungsanleitung 6. Fehlersuche 6.1 Problemerkennung je nachdem: 1) Ob der Akku eingeschaltet werden kann oder nicht 2) Wenn die Batterie eingeschaltet ist, prüfen Sie, ob das rote Licht aus ist, blinkt oder leuchtet 3) Wenn das rote Licht aus ist, prüfen Sie, ob der Akku geladen / entladen werden kann oder nicht. -
Seite 40: Die Batterie Lässt Sich Nicht Laden Oder Entladen
US2000 C | Bedienungsanleitung b) Strom: Liegt der Strom über 90A, so wird der Batterieschutz eingeschaltet. Lösung: Überprüfen, ob der Strom zu hoch ist oder nicht. Falls ja, Einstellungen auf der Stromversorgungsseite ändern. c) Hochspannung: Liegt die Ladespannung über 54V, so wird der Batterieschutz eingeschaltet. -
Seite 41: Summer Ertönt
US2000 C | Bedienungsanleitung 6.4 Summer ertönt: Vorsicht Summer weisen auf einen fehlerhaften Zustand mit hohem Risiko hin a) Polarität der Batteriekabel (Powerkabel vertauscht. Lösung: Schalten Sie alle Batterien und Wechselrichter aus. Leistungsschalter abklemmen. Überprüfen Sie die Kabelverbindung und ziehen Sie alle Stromkabel ab. -
Seite 42: Notfälle
US2000 C | Bedienungsanleitung 7. Notfälle: 1) Auslaufende Batterien Wenn aus dem Akku Elektrolyt austritt, vermeiden Sie den Kontakt mit der austretenden Flüssigkeit oder dem austretenden Gas. Wenn jemand der ausgetretenen Substanz ausgesetzt ist, führen Sie sofort die unten beschriebenen Maßnahmen aus. - Seite 43 US2000 C | Bedienungsanleitung 4) Beschädigte Batterien Beschädigte Batterien sind gefährlich und müssen mit größter Sorgfalt behandelt werden. Sie sind nicht gebrauchsfähig und können eine Gefahr für Personen oder Sachwerte darstellen. Wenn der Akku beschädigt zu sein scheint, verpacken Sie ihn wieder in die Originalverpackung und senden Sie ihn an einen autorisierten Händler zurück.
- Seite 44 Rheinwaldstraße 34, 78628 Rottweil Tel: 0741 174510 Mail: info@effekta.com...
