Gebrauchsanleitung
NOAQ Boxwall BW52 (und BW50)
Für Gebrauchsanleitungen in anderen Sprachen siehe www.noaq.com.

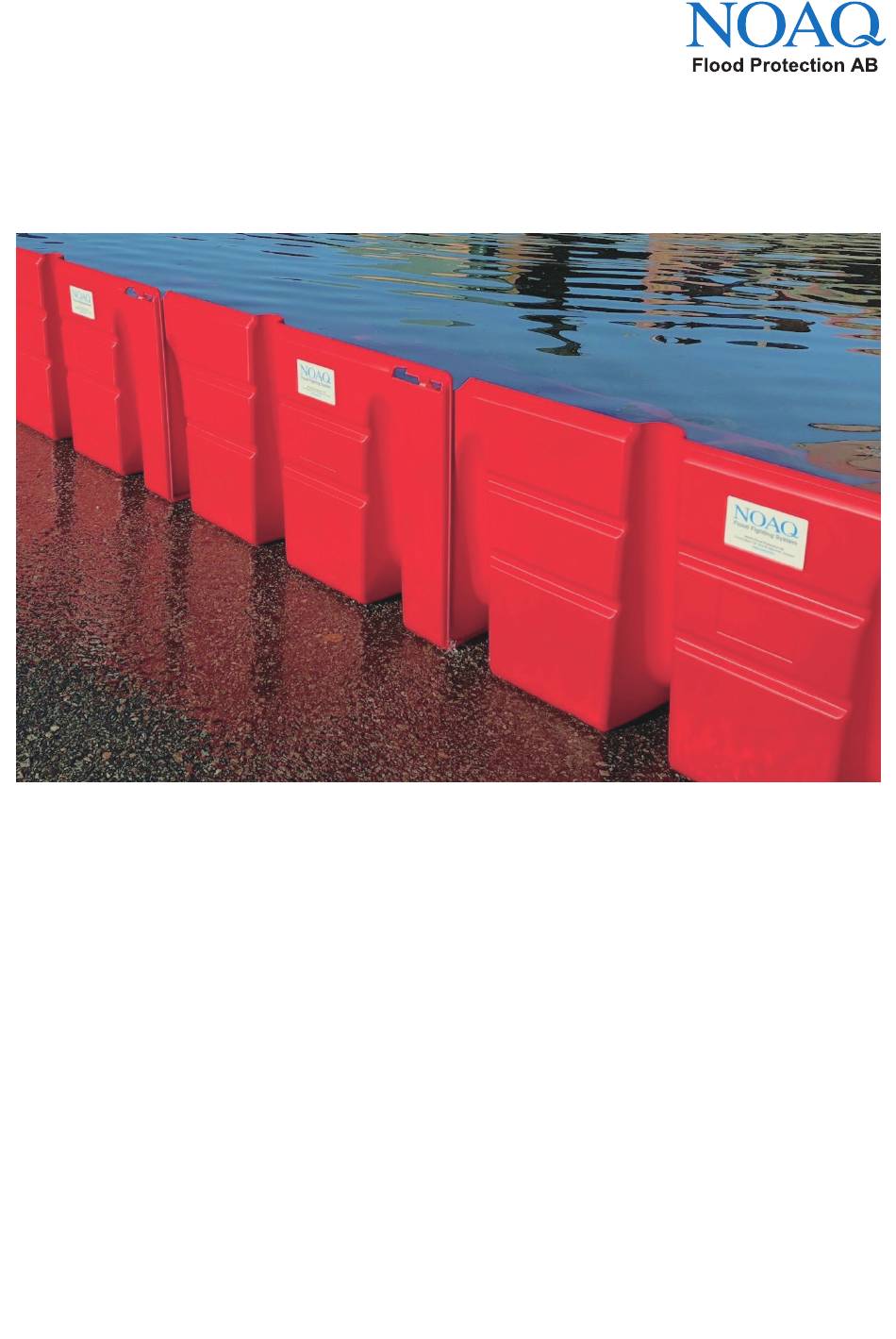

NOAQ Boxwall ist ein selbstverankernder mobiler Hochwasserschutz. Der NOAQ Boxwall
BW52 staut Wasser bis zu einer Höhe von 50 cm. Da der Boxwall so leicht ist, kann er schnell
errichtet werden, um Gebäude und anderes Eigentum vor Wasserschäden zu schützen bzw.
Straßen freizuhalten. Der Boxwall ist für den Einsatz auf ebenen Untergründen wie Straßenbe-
lägen, Betonfußböden und Rasenflächen vorgesehen. Das Produkt ist in zahlreichen Ländern
patentrechtlich geschützt. Der BW52 ersetzt das ältere Modell BW50, beide Modelle sind aber
voll kompatibel.
Ein Boxwall besteht aus Sektionen („Boxen"), die durch einen einfachen Handgriff miteinander
verbunden werden. Es wird kein Werkzeug benötigt. Für Kurven und Ecken gibt es gesonderte
Eckboxen.
NOAQ BW52 2.0 191031
Verwandte Anleitungen für NOAQ BW52
Inhaltszusammenfassung für NOAQ BW52
- Seite 1 NOAQ Boxwall ist ein selbstverankernder mobiler Hochwasserschutz. Der NOAQ Boxwall BW52 staut Wasser bis zu einer Höhe von 50 cm. Da der Boxwall so leicht ist, kann er schnell errichtet werden, um Gebäude und anderes Eigentum vor Wasserschäden zu schützen bzw.
-
Seite 2: So Funktioniert Der Noaq Boxwall
2 (9) So funktioniert der NOAQ Boxwall Der horizontale Teil des Boxwalls wird durch das Gewicht des Hochwassers gegen den Untergrund gepresst. An der Unterseite sorgen 2-3 Sohlen aus Zellkautschuk für zuverlässige Bodenhaftung Dichtender Teil Verankernder Teil Stauender Teil Unter der Vorderkante des Der Verankerungskraft ist proportional Die Rückwand staut das... - Seite 3 3 (9) BW50-OC, BW50-IC, BW52, BW50 Vorgehensweise: 1. Überprüfen der Strecke, auf der ein Boxwall errichtet werden soll Der Boxwall wurde für ebene Untergründe wie Asphalt, Beton, Rasenflächen u.ä. entwickelt. Er eignet sich besonders für Straßen, Parkplätze, Industriegelände, Einkaufszentren, Häfen und Flugplätze.
- Seite 4 Winkel von 30°. Die Sperrvorrichtung bietet jedoch eine gewisse Flexibilität, so dass die Boxen bei Bedarf bis zu +/-3° zueinander gedreht werden können. Beim früheren Modell BW50 war jeder Stoß mit einer Klemme gesichert. Beim BW52 und den Eckboxen BW50-IC und BW50-OC ist dies nicht mehr notwendig.
- Seite 5 Straßenecken umrunden und mehr. Mit Hilfe von Inneneckboxen kann man schnell temporäre Becken errichten. Zwölf Boxen reichen aus, um ein rundes Becken zu bilden, einen „NOAQ Boxpool” (siege gesonderte Gebrauchsanleitung). Indem man die Eckboxen mit geraden Boxen verbindet, lassen sich Becken in der gewünschten Größe zusammensetzen.
- Seite 6 Inneneckboxen, mit deren Hilfe man den Wall zur Mauer hin zieht. Bei rechtwinkligen Anschlüssen kann auch ein Giebel verwendet werden (eine Sektion des NOAQ Giebelwalls, siehe P. 5 unten). Eine dritte Möglichkeit ist, eine Stützplanke an der Mauer zu befestigen oder einen schweren Gegenstand hinter die Endbox zu stellen.
- Seite 7 Dass Wasser durch oder unter einen mobilen Hochwasserschutz sickert, ist kein Problem, solange die Pumpenkapazität ausreicht. Man kann die Leckage verringern, indem man den Wall mit Kunststofffolie/Liner abdeckt. Bei NOAQ ist ein 2 m breiter Liner in Bahnen von 75 m erhältlich.
- Seite 8 Alle weichen Teile sind zu überprüfen. Eventuell beschädigte oder verschlissene Dichtstreifen können ausgetauscht werden. Bei großen Schäden an den Sohlen ist jedoch die gesamte Box zu erneuern. Die Boxen werden ineinander gestapelt, für platzsparende Transporte und Lagerung. NOAQ BW52 2.0 191031...
- Seite 9 9 (9) 26 Boxen passen auf eine Standardpalette 80 x 120 cm. Gilt für BW52 und BW50. Wichtig! Überschwemmungen sind die Folge von Naturkräften und lassen sich nur in begrenztem Umfang unter Kontrolle bringen. Außerdem ist jedes Ereignis anders. Der Einsatz von Schutzausrüstung erfordert nicht nur gründliche Kenntnis ihrer Funktion und Einschränkungen,...
