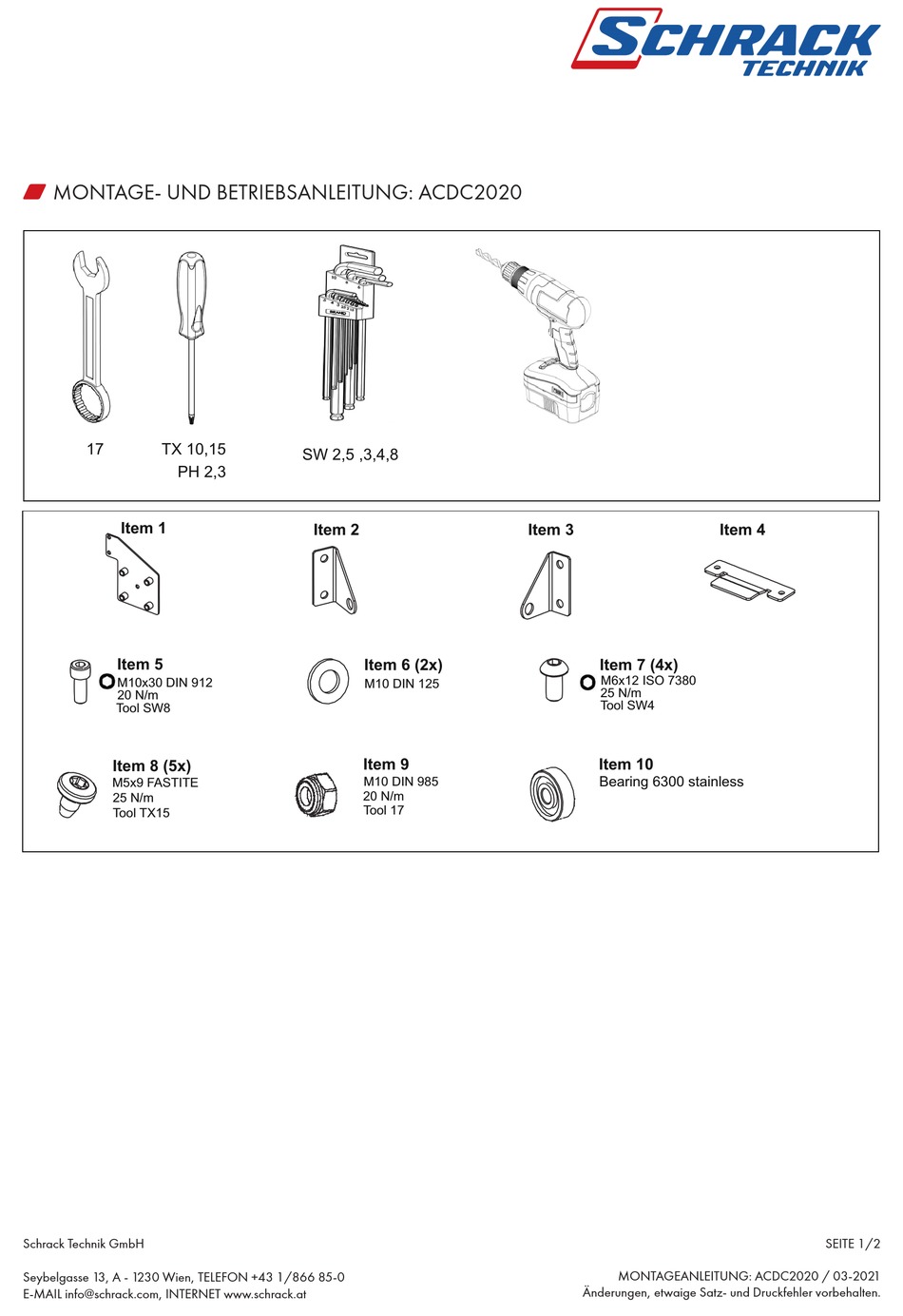

MONTAGE- UND BETRIEBSANLEITUNG
ASSEMBLY AND OPERATING MANUAL
MANUEL D'ASSEMBLAGE ET D'UTILISATION
ИНСТРУКЦИЯ ПО СБОРКЕ И ЭКСПЛУАТАЦИИ
ID-F-ACD
Náběhové kolečko na dveře inTEG FSE MONTAGE- UND BETRIEBSANLEITUNG: ACDC2020
w
Access castor for door inTEG FSE
17 TX 10,15
PH 2,3
Item 1
Item 5
M10x30 DIN 912
20 N/m
Tool SW8
Item 8 (5x)
M5x9 FASTITE
25 N/m
Tool TX15
Schrack Technik GmbH
Seybelgasse 13, A - 1230 Wien, TELEFON +43 1/866 85-0
E-MAIL info@schrack.com, INTERNET www.schrack.at
SW 2,5 ,3,4,8
Item 2
Item 6 (2x)
M10 DIN 125
Item 9
M10 DIN 985
20 N/m
Tool 17
CZ
DE
EN
FR
RU
Item 3
Item 7 (4x)
M6x12 ISO 7380
25 N/m
Tool SW4
Item 10
Bearing 6300 stainless
MONTAGEANLEITUNG: ACDC2020 / 03-2021
Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Item 4
SEITE 1/2
