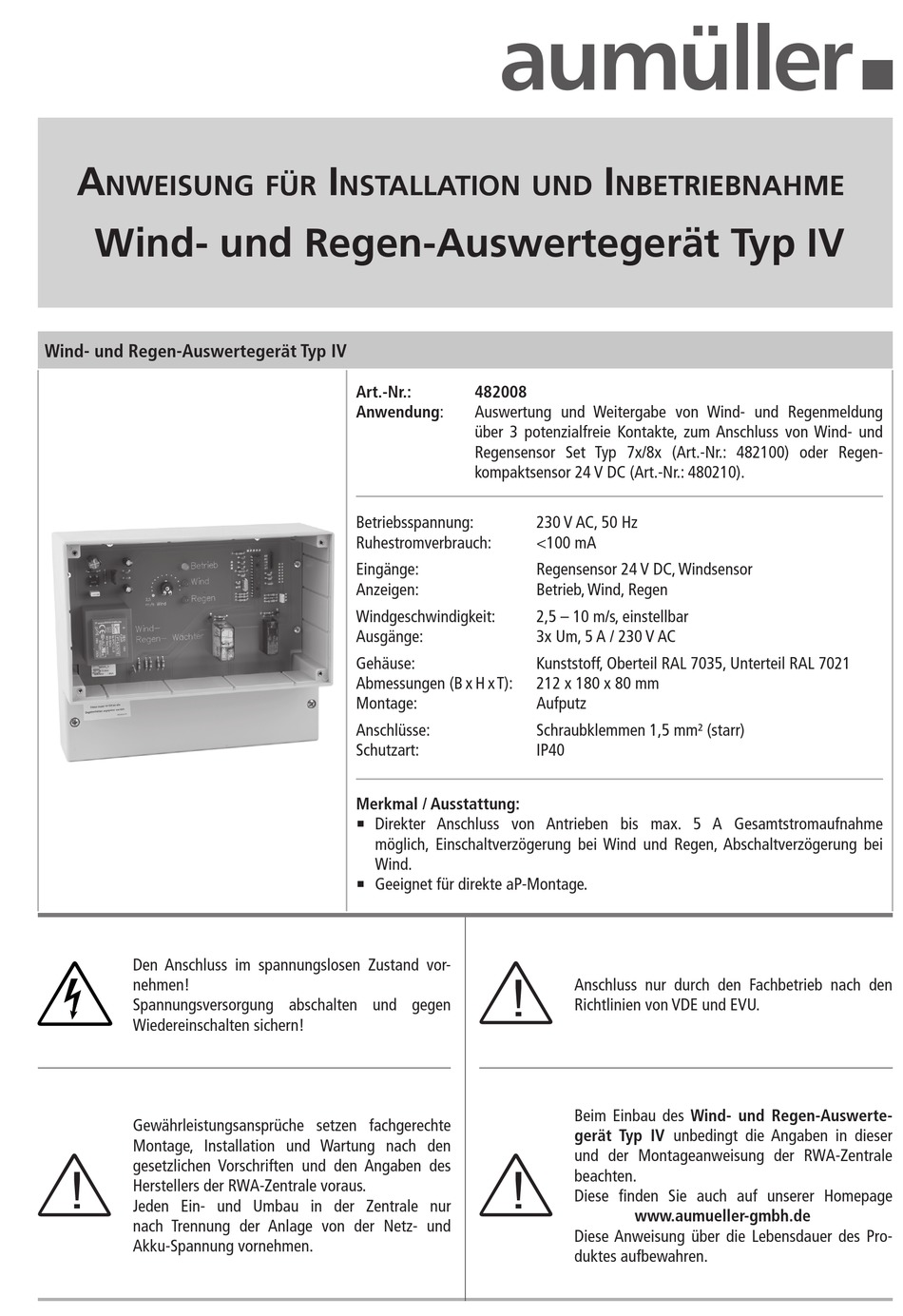

AUMÜLLER IV Anweisung Für Installation Und Inbetriebnahme

A
NWEISUNG FÜR
Wind- und Regen-Auswertegerät Typ IV
Wind- und Regen-Auswertegerät Typ IV
Den Anschluss im spannungslosen Zustand vor-
nehmen!
Spannungsversorgung abschalten und gegen
Wiedereinschalten sichern!
Gewährleistungsansprüche setzen fachgerechte
Montage, Installation und Wartung nach den
gesetzlichen Vorschriften und den Angaben des
!
Herstellers der RWA-Zentrale voraus.
Jeden Ein- und Umbau in der Zentrale nur
nach Trennung der Anlage von der Netz- und
Akku-Spannung vornehmen.
I
NSTALLATION UND
Art.-Nr.: 482008
Anwendung: Auswertung und Weitergabe von Wind- und Regenmeldung
über 3 potenzialfreie Kontakte, zum Anschluss von Wind- und
Regensensor Set Typ 7x/8x (Art.-Nr.: 482100) oder Regen-
kompaktsensor 24 V DC (Art.-Nr.: 480210).
Betriebsspannung:
Ruhestromverbrauch:
Eingänge:
Anzeigen:
Windgeschwindigkeit:
Ausgänge:
Gehäuse:
Abmessungen (B x H x T):
Montage:
Anschlüsse:
Schutzart:
Merkmal / Ausstattung:

Direkter Anschluss von Antrieben bis max. 5 A Gesamtstromaufnahme
möglich, Einschaltverzögerung bei Wind und Regen, Abschaltverzögerung bei
Wind.

Geeignet für direkte aP-Montage.
I
NBETRIEBNAHME
230 V AC, 50 Hz
<100 mA
Regensensor 24 V DC, Windsensor
Betrieb, Wind, Regen
2,5 – 10 m/s, einstellbar
3x Um, 5 A / 230 V AC
Kunststoff, Oberteil RAL 7035, Unterteil RAL 7021
212 x 180 x 80 mm
Aufputz
Schraubklemmen 1,5 mm² (starr)
IP40
!
Anschluss nur durch den Fachbetrieb nach den
Richtlinien von VDE und EVU.
Beim Einbau des Wind- und Regen-Auswerte-
gerät Typ IV unbedingt die Angaben in dieser
und der Montageanweisung der RWA-Zentrale
!
beachten.
Diese nden Sie auch auf unserer Homepage
www.aumueller-gmbh.de
Diese Anweisung über die Lebensdauer des Pro-
duktes aufbewahren.
