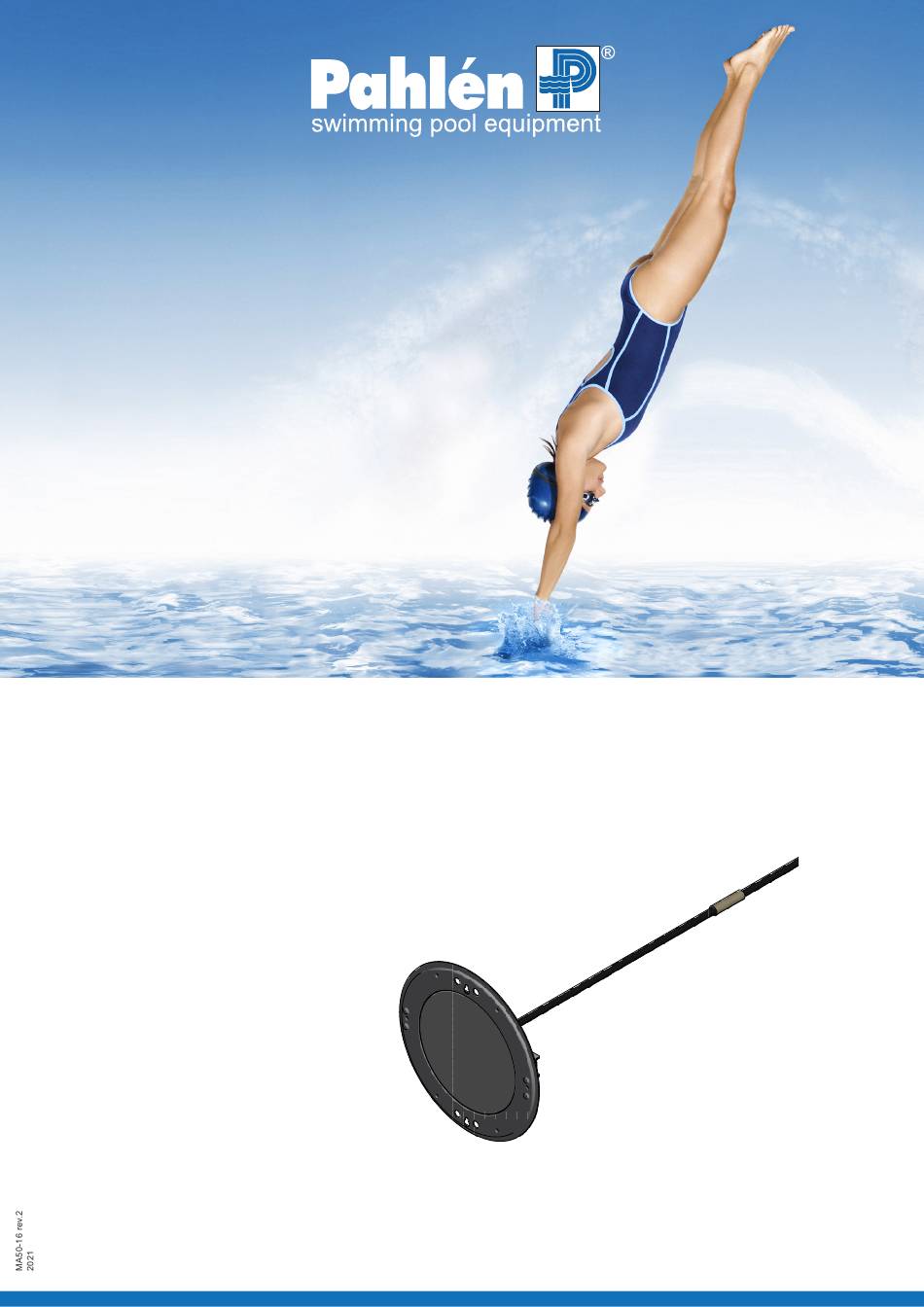

Pahlen LED 170VS Gebrauchsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
LED 170VS
Manual
User manual
Gebrauchsanleitung
Инструкция
Manuale d'usa
Tel. +46 8 594 110 50, Fax +46 8 590 868 80, e-mail: info@pahlen.se, www.pahlen.com
Swedish design
and manufacture
since 1967
Copyright © 2021 Pahlén AB, Box 728, SE-194 27 Upplands Väsby, Sweden
Surface treatment
E
The tolerance class in accordance with this
Assembly drawing no.
part of ISO 2768-1
Belysningsinsats LED
Typ 300-lampa
Adagio Pro
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone +46 8 59411050, Fax +46 8 59086880
Inhaltsverzeichnis
Verwandte Anleitungen für Pahlen LED 170VS
Inhaltszusammenfassung für Pahlen LED 170VS
-
Seite 2: Inhaltsverzeichnis
SVENSKA ENGLISH DEUTCH РУССКИЙ ESPAÑOL... -
Seite 11: Produktinformationen
Beleuchtung 170VS DEUTSCH Dieses Handbuch muss unbedingt sorgfältig gelesen werden, um die Funktion und Lebensdauer der Poolausrüstung sicherzustellen. Pahlén AB haftet nicht für Produktgarantie oder Schäden, die aufgrund falscher Installation, Bedienungsfehlern oder falscher Wartung auftreten. Produktinformationen Beleuchtungseinsatz zur Montage in Nischen unter Wasser in verschiedenen Poolkörpertypen. Passend für alle Beleuchtungen für das Classic- und das Marine-Design vom Typ 170 A und CA von Pahlén. -
Seite 12: Elektroinstallation
Beleuchtung 170VS DEUTSCH Elektroinstallation Die lokalen elektrotechnischen Vorschriften zur Unterbringung der Anschlussdose sind zu beachten. Die Beleuchtung muss über einen Sicherheitstransformator 12 V AC mit Ringkerntrafo angeschlossen werden, um ordnungs- gemäß zu funktionieren und die maximale Lebensdauer zu erreichen. Bei Installation von mehr als einer RGB-Lampe im Pool müssen diese an den gleichen Transformator und über einen gemeinsamen Stromschalter angeschlossen werden, damit die Lampen synchronisiert werden können, siehe Schaltplan. -
Seite 13: Elektrischer Schaltplan
Beleuchtung 170VS DEUTSCH Explosionszeichnung Beleuchtungseinsatz LED 1. Befestigungsring 2. U-Leiste 513-0219 3. Lampe 4. Kabel Benämning Ljuskälla Art nr Pos 3 LED art nr 5. Kontaktstück/Sockel Lampsats 170VS-RGB LED-lampa 170DVS-RGB 15530044 15530274 15530051 Lampsats 170VS-WW 15530276 LED-lampa 170DVM-WH 6. Silikondichtung 7. - Seite 14 Beleuchtung 170VS DEUTSCH Inbetriebnahme Überprüfen Sie zunächst, dass die Lampen ordnungsgemäß installiert sind. Manuelle Synchronisierung von RGB-Lampen: 1. Aktivieren Sie die Synchronisierung der Programme der Lampen, indem Sie die Lampen einschalten. Überprüfen Sie, dass alle Lampen leuchten. 2. Schalten Sie die Lampen aus und warten Sie mindestens 20 Sekunden (max 60 Sekunden). 3.
