PL
INSTRUKCJA OBSŁUGI STARCUS

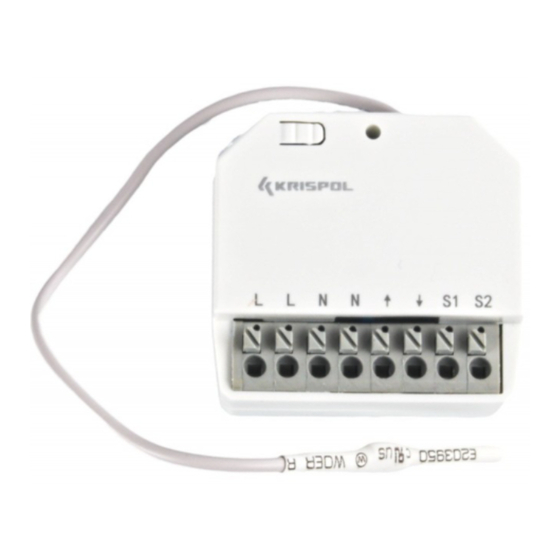

WIRELESS RECEIVER
3. MONTAŻ
zasilanie:
230 V / 50 Hz
żółty/zielony
4. PROGRAMOWANIE PIERWSZEGO NADAJNIKA
Dłuższa niż 10 sekund przerwa, między kolejnymi wciśnięciami przycisku, spowoduje automatyczne wyjście
z trybu programowania, bez zapisania wprowadzonych zmian.
Włączamy zasilanie Roleta wykona krótkie
lub naciskamy przycisk ruchy góra/dół.
programowania Dioda LED mignie raz.
na centralce, gdy
zasilanie jest włączone.
6. PROGRAMOWANIE KOLEJNEGO NADAJNIKA
Dłuższa niż 10 sekund przerwa, między kolejnymi wciśnięciami przycisku, spowoduje
automatyczne wyjście z trybu programowania, bez zapisania wprowadzonych zmian.
1. Centralka może być sterowana maksymalnie 10 nadajnikami.
2. Dłuższa niż 10 sekund przerwa, między kolejnymi wciśnięciami przycisku, spowoduje
automatyczne wyjście z trybu programowania bez wprowadzonych zmian.
SPOSÓB NR 1:
Przytrzymujemy Roleta wykona Wciskamy
przez 2 s. przycisk krótkie ruchy i przytrzymujemy
programowania góra/dół. Dioda przez 2 s.
na centralce. LED mignie raz. przycisk STOP na
dodawanym pilocie.
1. INFORMACJE TECHNICZNE
STEROWANIE - Możliwość sterowania 1 napędem serii M / E
PAMIĘĆ - Do 10 nadajników
ZASIĘG - Do 25 metrów w pomieszczeniach
NAPIĘCIE ZASILANIA / NA WYJŚCIU - 230 V / 50 Hz
MOC WYJŚCIOWA - 200 W
WYMIARY - 50 x 45 x 23 mm
CZĘSTOTLIWOŚĆ - 433,92 MHz
STOPIEŃ OCHRONY - IP 20
WAŻNE!
Zasięg podawany przez producenta jest wartością zmienną,
zależną od warunków panujących w środowisku, w którym
urządzenie pracuje. Wpływ na zasięg mają takie czynniki jak:
konstrukcja budynku, zakłócenia sygnału generowane
przez inne urządzenia itp.
x3
Wciskamy Roleta wykona dwa krótkie
i przytrzymujemy ruchy góra/dół. Dioda LED
przez 2 sekundy zamiga trzy razy.
przycisk STOP
na pilocie.
x3
Roleta wykona Pilot B został
dwa krótkie zaprogramowany.
ruchy góra/dół.
Dioda LED mignie
trzy razy.
2. OPIS URZĄDZENIA
FUNKCJE PRZYCISKU PROGRAMOWANIA:
1. Krótkie wciśnięcie przycisku programowania przez
ok. 1 s. steruje napędem krok po kroku. Funkcja aktywna
jest po zaprogramowaniu położeń krańcowych.
2. Wciśnięcie przycisku programowania przez 2 s.
wprowadza centralkę w tryb programowania nadajnika.
3. Wciśnięcie przycisku programowania przez 6 s. włącza
funkcję blokowania sygnału radiowego. Aby wyłączyć
funkcję, należy wcisnąć na krótko przycisk programowania
lub odłączyć zasilanie centralki.
4. Wciśnięcie przycisku programowania przez 10 s. zmienia
kierunki pracy napędu.
5. Wciśnięcie przycisku programowania przez 14 s. kasuje
pamięć centralki przywraca ustawienia fabryczne.
1
Optymalne odległości montażowe:
a) Minimalna odległość centralki od podłoża > 1,5 m
b) Minimalna odległość centralki od sufitu i ścian > 0,3 m
c) Minimalna odległość między centralkami > 0,2 m
L – przewód fazowy (zasilanie)
N – przewód neutralny (zasilanie)
N – przewód neutralny (napęd)
C – COM
D – kierunek dół (przełącznik)
U – kierunek góra (przełącznik)
– kierunek góra (napęd)
– kierunek dół (napęd)
napęd:
230 V / 50 Hz
4
5. ZMIANA KIERUNKU PRACY NAPĘDU
Zamiana kierunku pracy następuje wtedy, jeśli klawiszem DÓŁ podnosimy roletę, a klawiszem GÓRA ją opuszczamy.
SPOSÓB NR 1:
Nadajnik został
zaprogramowany
Jednocześnie wciskamy
i przytrzymujemy
przez 2 s. przyciski
GÓRA oraz DÓŁ.
7
SPOSÓB NR 2:
A
A B
Wciskamy przycisk Roleta wykona krótkie ruchy
programowania P2 na pilocie A. góra/dół. Dioda LED mignie raz.
B
B
Wciskamy i przytrzymujemy przez 2 sekundy Roleta wykona dwa krótkie
przycisk STOP na pilocie B lub wciskamy ruchy góra/dół. Dioda LED
przycisk programowania P2 na pilocie B.
PROGRAMOWANIA
ANTENA
2
WAŻNE!
Montaż powinien być przeprowadzony przez osoby
posiadające odpowiednie uprawnienia SEP.
Urządzenie przeznaczone jest do montażu w miejscach,
w których nie będzie narażone na bezpośrednie działanie
warunków atmosferycznych. Urządzenie powinno być
zamontowane zgodnie ze sztuką oraz przepisami i normami
obowiązującymi w Polsce i na terenie UE. Przewody
łączące odbiornik energii elektrycznej ze źródłem zasilania
powinny być zabezpieczone przed skutkami przeciążenia
i zwarcia urządzeniami zabezpieczającymi, które samo-
czynnie wyłączą zasilanie. Urządzenie powinno być zasilane
za pośrednictwem osobnej linii, jedynie z sieci spełniającej
odpowiednie normy.
5
SPOSÓB NR 2:
Kierunek
pracy
napędu
został
zmieniony
Wciskamy
Roleta wykona
i przytrzymujemy
krótkie ruchy
przez 10 s. przycisk
góra/dół.
programowania na
centralce.
A
Wciskamy przycisk
programowania P2 na pilocie A.
x3
B
Pilot B został
zaprogramowany.
zamiga trzy razy.
PRZYCISK
DIODA LED
L N N ↑ C D U
KOSTKA PRZYŁĄCZENIOWA
3
6
Kierunek
pracy
napędu
został
zmieniony
Roleta wykona
krótkie ruchy
góra/dół. Dioda
LED zamiga
trzy razy.
8
Roleta wykona krótkie ruchy
góra/dół. Dioda LED mignie raz.
