Inhaltszusammenfassung für DMX4ALL TwinPOE AP RDM

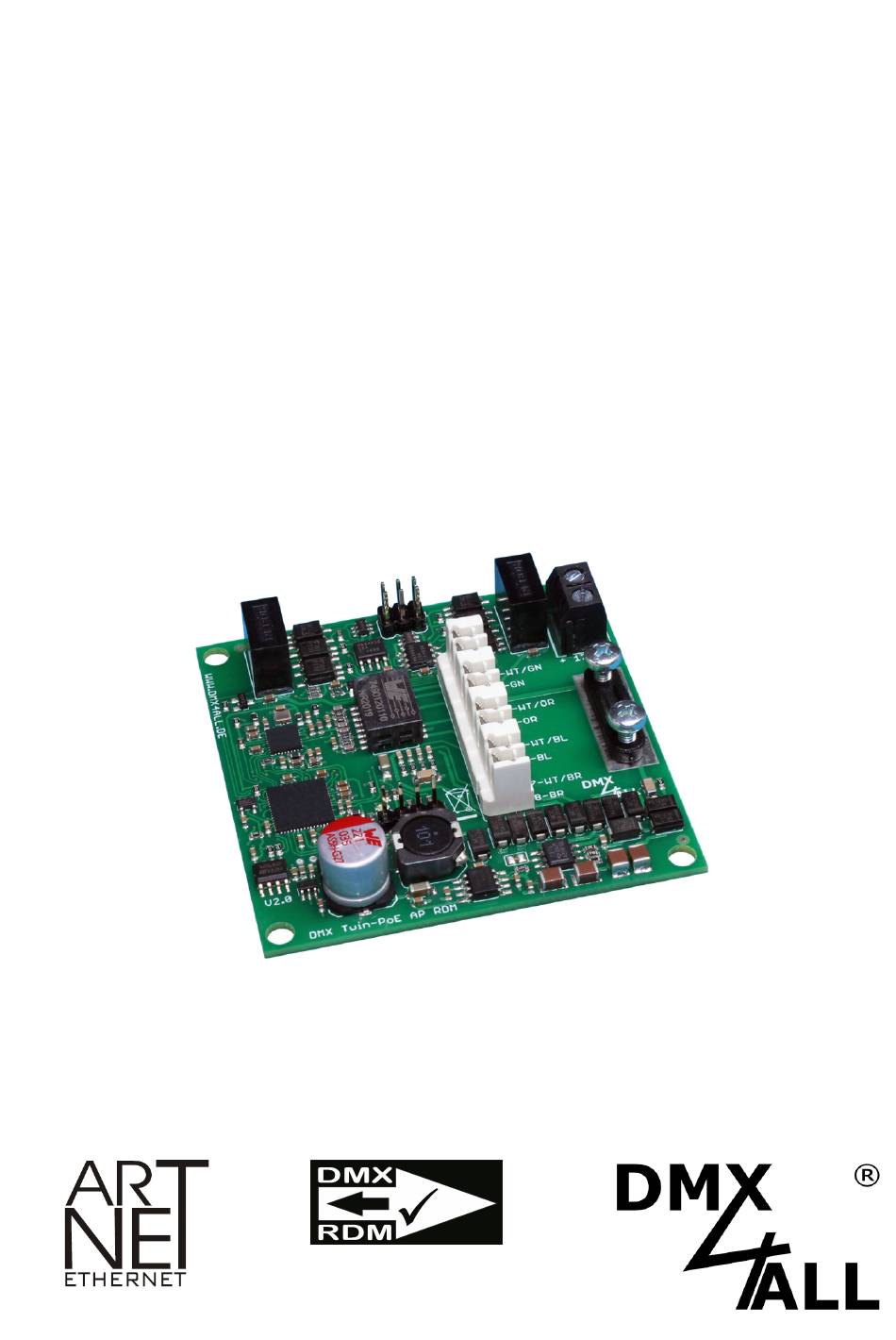

- Seite 1 DMX TwinPOE AP RDM Bedienungsanleitung Art-Net™ Designed by and Copyright Alderamin Group Ltd.
- Seite 2 Webbrowser reicht aus. So ist die Konfiguration jederzeit vom PC, Smartphone oder Tablet aus möglich. Kompakte Ausführung Das DMX TwinPOE AP RDM ist mit einer Größe von 66mm x 66mm passend für den Einbau in das optional erhältliche Aufputzgehäuse. Art-Net™Merge-Funktion Zwei Art-Net™-Quellen werden per LTP (Latest) oder HTP (Highest) auf den DMX-Ausgang...
-
Seite 3: Technische Daten
DMX TwinPOE AP RDM Technische Daten Spannungsversorgung: PoE nach IEEE 802.af oder 8-48V DC (200mA@12V; 110mA@24V; 65mA@48V) Ethernet: LSA-PLUS Anschluss Anschlüsse: Power: Schraubklemmen DMX: Stiftleiste RM2,54 Einstellbar je DMX-Anschluss: DMX: - 512 Kanäle OUT - 512 Kanäle IN Einstellbar (5 - 44 fps) DMX-Framerate: RDM über Art-Net™... - Seite 4 DMX TwinPOE AP RDM Anschluss 1 –WEIß / GRÜN 2 – GRÜN 3 – WEIß / ORANGE 4 – ORANGE 5 – WEIß / BLAU 6 – BLAU 7 – WEIß / BRAUN 8 – BRAUN...
- Seite 5 3. Das herausstehende Schirmgeflecht um die Hälfte kürzen und nach hinten umlegen / wickeln. 4. Kabel mit dem abgesetzten Ende in die Kabelschelle legen und handfest anziehen. Wichtig: Achten Sie darauf, dass die Kabelschirmung durch die Zugentlastung mit der Kontaktfläche auf dem DMX TwinPOE AP RDM verbunden ist.
- Seite 6 DMX TwinPOE AP RDM 5. Adernpaare in der angegebenen Reihenfolge (siehe Aufdruck) anordnen und in die Klemmen legen 6. Von einer Seite aus beginnend mit einem LSA-Auflegewerkzeug die Adern gemäß der Farbcodierung an der Klemme anschließen. 7. Wenn notwendig überstehende Adern mit dem Seitenschneider entfernen.
-
Seite 7: Multi-Farb-Led-Anzeige
DMX TwinPOE AP RDM Multi-Farb-LED-Anzeige Die Multi-Farb-LED signalisiert verschiedene Zustände, in denen sich das DMX TwinPOE AP RDM befindet. Blinkt ROT Gerät hat keine Ethernet-Datenverbindung Leuchtet GRÜN Das Gerät arbeitet normal Blinkt BLAU Das Gerät befindet sich im Update-Mode... -
Seite 8: Einstellen Der Ip Mit Ip-Configurator
Netzwerkeinstellung des PC nicht im IP-Bereich des DMX TwinPOE AP RDM liegt. Installieren Sie das Programm IP-Configurator Verbinden Sie das DMX TwinPOE AP RDM mit dem Netzwerk und schalten es ein. Starten Sie das Programm IP-Configurator Das DMX TwinPOE AP RDM wird in der Liste angezeigt Wählen Sie den Eintrag aus (anklicken) -
Seite 9: Einstellen Der Ip Mit Webbrowser
DMX TwinPOE AP RDM Einstellen der IP mit Webbrowser Im Auslieferzustand ist die vergebene IP-Adresse 2.0.0.10, welche für das Web- Interface verwendet wird. Stellen Sie die Netzwerkkarte Ihres Computers auf diesen IP-Bereich ein, um über den Webbrowser die IP-Adresse 2.0.0.10 aufzurufen. -
Seite 10: Gerätekonfiguration
DMX TwinPOE AP RDM Gerätekonfiguration Rufen Sie in Ihrem Webbrowser in der Adressleiste die IP des DMX TwinPOE AP RDM auf (Auslieferzustand: 2.0.0.10), um die folgende Konfigurationsseite zu erhalten: Network Settings Jedes Gerät (Node) benötigt eine eigene IP-Adresse, sodass die Zuordnung im Netzwerk eindeutig erfolgen kann. - Seite 11 DMX4ALL Command Options Hier erfolgt die Einstellung des Ethernet-Ports für die DMX4ALL-Commands. LED Indicator Settings Die Option LED auto off schaltet die LED-Anzeige am DMX TwinPOE AP RDM nach 5 Minuten automatisch aus, wenn die Ethernet-Verbindung durchgehend besteht. SAVE speichert die Konfiguration.
-
Seite 12: Dmx-Ausgang
DMX TwinPOE AP RDM DMX-Ausgang Um das DMX TwinPOE AP RDM für die DMX-Ausgabe (Ethernet zu DMX) zu verwenden, muss DMX Output für den DMX-Anschluss ausgewählt sein. Durch klicken auf DMX 1 oder DMX2 erhalten sie die folgende Konfigurationsseite für... - Seite 13 DMX TwinPOE AP RDM Advance Options DMX Framerate gibt die maximale DMX-Framerate an. MAX entspricht der maximalen Framerate von ca. 44 fps (Frames/Sekunde). Fail Action stellt das Verhalten bei Ausfall der Art-Net™-Daten (ArtDmx-Pakete) ein. Über EnableArtNet-Sync kann die DMX-Ausgabe mehrerer Art-Net™-Geräte synchronisiert werden.
-
Seite 14: Dmx-Eingang
DMX TwinPOE AP RDM DMX-Eingang Um das DMX TwinPOE AP RDM als DMX-Input-Interface (DMX zu Art-Net™) zu verwenden, muss DMX Input für den DMX-Anschluss ausgewählt sein. Durch klicken auf DMX 1 oder DMX2 erhalten sie die folgende Konfigurationsseite für den entsprechenden DMX-Anschluss: ArtNet Parameter Die Art-Net™-Parameter Net, SubNet und Port sind nach den Art-Net™-... - Seite 15 DMX TwinPOE AP RDM DMX Input Fail Für den DMX-Eingang können verschiedene Aktionen bei einem Ausfall des DMX- Signals (DMX Input Fail) ausgewählt werden. - über Art-Net™ wird kein DMX-Input mehr empfangen NO DATA - es werden die letzten Daten beibehalten HOLD last DMX data - es werden alle DMX-Kanäle auf 0 gesetzt...
-
Seite 16: Internes Programm Erstellen / Verwenden
DMX TwinPOE AP RDM Internes Programm erstellen / verwenden Das DMX TwinPOE AP RDM verfügt über eine vom Benutzer programmierbare Stand-Alone-Funktion, welche ein internes Programm wiedergeben kann. Das interne Programm ist ausschließlich im DMX-Output-Mode verfügbar und kann nach dem Einschalten des Geräts und bei Ausbleiben von Art-Net™-Daten (DMX Output →... -
Seite 17: Dmx4All-Command Unterstützung
DMX TwinPOE AP RDM DMX4ALL-Command Unterstützung Das DMX TwinPOE AP RDM verfügt über eine weitere Kommunikations- Schnittstelle, welche DMX4ALL-Commands verwendet. Für diese Kommunikations-Schnittstelle sind folgende Einstellungen in den Main- Settings verfügbar: Die Ansteuerung mit den DMX4ALL-Commands erfolgt, indem die RAW- Datenpakete per TCP bzw. - Seite 18 DMX TwinPOE AP RDM VCP-Ansteuerung Für die Ansteuerung über einen COM-Port muss ein TCP-VCP-Programm installiert werden, welches einen virtuellen Com Port (VCP) zur Verfügung stellt. Wir empfehlen Ihnen hier das Tool Serial to Ethernet Connection, welches von uns getestet wurde. Dieses Tool finden Sie als Download in unserem Support-Bereich.
-
Seite 19: Factory Reset
DMX TwinPOE AP RDM Factory Reset Das DMX TwinPOE AP RDM kann über den Webbrowser in den Auslieferzustand zurückgesetzt werden. Gehen Sie dazu wie folgt vor: Webbrowser öffnen und die Seite Service aufrufen Im Eingabefeld den Service-Code „7319“ eingeben Send klicken Anschließend mindestens 10 Sekunden warten... -
Seite 20: Firmware-Update Durchführen
DMX TwinPOE AP RDM Firmware-Update durchführen Das DMX TwinPOE AP RDM verfügt über eine Update-Funktion, die es erlaubt zukünftige Firmware-Versionen zu übertragen. Gehen Sie dazu wie folgt vor: Gerät ausschalten Update-Software DMX4ALL LAN-Updater starten Netzwerkverbindung zum PC herstellen Gerät einschalten Die gelbe LED leuchtet für ca. - Seite 21 DMX TwinPOE AP RDM Abmessungen Alle Angaben in mm...
- Seite 22 DMX TwinPOE AP RDM Zubehör Installations-Gehäuse 94x94x57 LSA Auflegewerkzeug Netzwerkkabel...
- Seite 23 DMX TwinPOE AP RDM CE-Konformität Diese Baugruppe (Platine) ist durch einen Mikroprozessor gesteuert und verwendet Hochfrequenz. Um die Eigenschaften in Bezug auf die CE-Konformität zu erhalten, ist der Einbau entsprechend der EMV-Richtlinie 2014/30/EU in ein geschlossenes Metallgehäuse notwendig. Entsorgung Elektrische und elektronische Produkte dürfen nicht in den Hausmüll.
-
Seite 24: Risiko-Hinweise
DMX TwinPOE AP RDM Risiko-Hinweise Sie haben einen technischen Artikel erworben. Entsprechend dem Stand der Technik können folgende Risiken nicht ausgeschlossen werden: Ausfallrisiko: Das Gerät kann jederzeit ohne Vorwarnung teilweise oder vollständig ausfallen. Geringere Ausfallwahrscheinlichkeiten sind durch redundanten Systemaufbau erreichbar. - Seite 25 D-44869 Bochum Germany Letzte Änderung: 10.03.2021 © Copyright DMX4ALL GmbH Alle Rechte vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Fotokopie, Druck, Mikrofilm oder in einem anderen Verfahren) ohne ausdrückliche schriftliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
