Betriebsanleitung / Operating Manual
SmartDisplay
Smarte Gewichtsanzeige für SmartFork
Scale WiegeGabelzinken
®
Smart weight display for SmartFork
Scale WeighingForks
®
U163-957
Vor Beginn aller Arbeiten Anleitung lesen!
Für spätere Verwendung aufbewahren!
Read manual before starting any work!
Keep for later use!
Kapitel
Inhaltsverzeichnis
Inhaltszusammenfassung für Vetter SmartDisplay

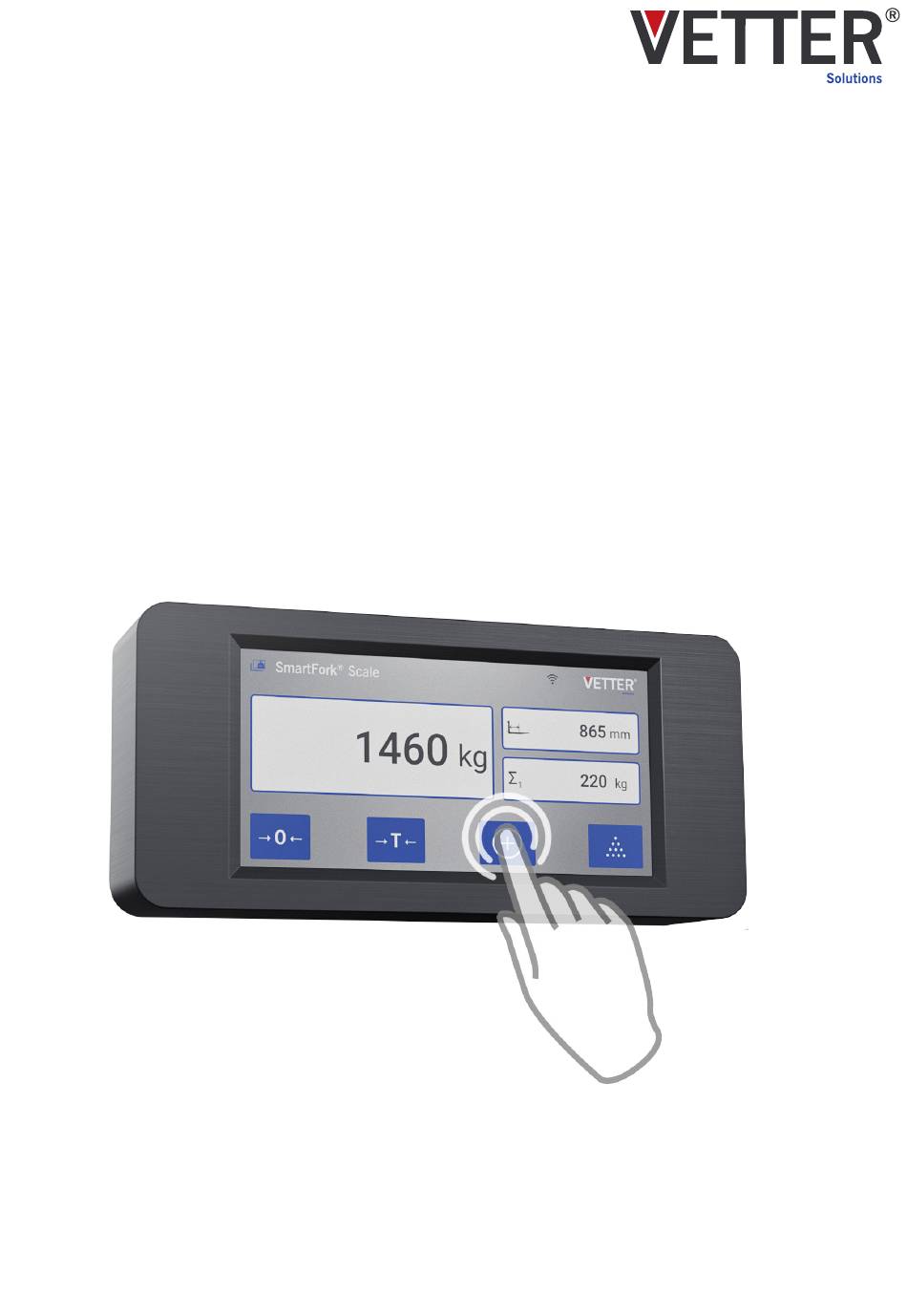

- Seite 1 Betriebsanleitung / Operating Manual SmartDisplay Smarte Gewichtsanzeige für SmartFork Scale WiegeGabelzinken ® Smart weight display for SmartFork Scale WeighingForks ® U163-957 Vor Beginn aller Arbeiten Anleitung lesen! Für spätere Verwendung aufbewahren! Read manual before starting any work! Keep for later use!
- Seite 2 Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Montage, Betrieb und Konfiguration des VETTER SmartDisplay zu beachten sind. Daher diese Anleitung unbedingt vor allen Arbeiten an und mit dem SmartDisplay lesen und sicherstellen, dass diese Anleitung stets am Einsatzort verfügbar ist.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht Einsatzbereich Mitgeltende Unterlagen Montage und Inbetriebnahme Montage Inbetriebnahme Anzeigeelemente des VETTER SmartDisplay Hauptanzeige 3.1.1 Gewichtsanzeige 3.1.2 Lastschwerpunktanzeige 3.1.3 Summenanzeige Hauptanzeige Stückzählung Funktionen Nullpunktkorrektur Tarieren 4.2.1 Tarieren per Knopfdruck 4.2.2 Tarieren per Eingabe 4.2.3 Löschen des Taragewichts Addition von Einzelwiegungen Stückgewicht... -
Seite 4: Übersicht
Scale WiegeGabelzinken erfasst ® und kabellos via Bluetooth an das SmartDisplay gesendet. Funktionen wie z.B. Tara, Summe, Stückgewicht, etc. werden im Folgenden beschrieben. Die Nutzung dieses Assistenzsystems trägt zu einem schnelleren und sicheren Arbeiten bei. Um einen sicheren Umgang mit dem VETTER SmartDisplay zu gewährleisten, stets auch die Hinweise in der Betriebsanleitung des Flurförderzeugs beachten. -
Seite 5: Montage Und Inbetriebnahme
Montage und Inbetriebnahme Montage Die Montage des SmartDisplay erfolgt mittel RAM-Halter im Fahrerhaus der Maschine. Hierbei ist darauf zu achten, dass durch das SmartDisplay nicht die Sicht des Staplerfahrers eingeschränkt wird. Inbetriebnahme Das SmartDisplay wird automatisch bei Verbindung mit einer Stromzufuhr aktiviert. -
Seite 6: Anzeigeelemente Des Vetter Smartdisplay
Anzeigeelemente des VETTER SmartDisplay Hauptanzeige Hauptansicht des SmartDisplay Element Funktion Logo SmartFork Scale Durch Berühren des Logos wird die App neu gestartet ® Batteriestatus Je nach Anzahl der verbunden Geräte (Broker / Clients -> siehe Betriebsanlei- tung SmartSupply U163-935) werden die Akkustände der einzelnen Geräte... -
Seite 7: Gewichtsanzeige
Sobald die Messung stabil ist, verschwindet dieses Symbol. Tarastatus Wurde die Ladung nicht tariert, wird hier kein Symbol angezeigt. Bei einer Tarierung der Ladung erscheint eines der folgenden Symbole: >T< Brutto Es wird aktuell das Bruttogewicht angezeigt. >T< Netto Es wird aktuell das Nettogewicht angezeigt. V.03.2021 SmartDisplay... -
Seite 8: Lastschwerpunktanzeige
▪ Abstand vom Gabelrücken 3.1.3 Summenanzeige Element Funktion Summenzeichen Das Summenzeichen ist mit einer Zahl als Index versehen. Je nach Anzahl der aufsummierten Gewichte ändert sich der Index des Summenzeichens Gesamtgewicht Zeigt das aktuelle Gesamtgewicht der aufsummierten Einzelwiegungen SmartDisplay V.03/2021... -
Seite 9: Hauptanzeige Stückzählung
Hauptanzeige mit Stückzählung Die Hauptanzeige mit Stückzählung ist identisch zur Hauptanzeige mit Summengewicht aufgebaut. Lediglich die Summenge- wichtsanzeige wird durch die Stückzählungsanzeige ersetzt. Stückgewichtsanzeige Die Stückgewichtsanzeige zeigt die aktuelle Anzahl des geladenen Stückgutes in Abhängigkeit zum aktuell geladenen Gewicht V.03.2021 SmartDisplay... -
Seite 10: Funktionen
Stellt man die Last ab, so wird unter Umständen ein negatives Gewicht angezeigt. 4.2.2 Tarieren per Eingabe Die Eingabe des Taragewichtes kann auch manuell erfolgen. Hierzu den Tara-Button etwa 2 Sekunden gedrückt halten, um das Untermenü zur Eingabe zu öffnen. SmartDisplay V.03/2021... -
Seite 11: Löschen Des Taragewichts
Mit Haken bestätigen e. Neues Taragewicht sollte nun im Anzeigefeld stehen f. Um das Taragewicht zu übernehmen, den Tarieren-Button drücken 4.2.3 Löschen des Taragewichts Vorgehensweise zum Löschen des Taragewichts a. Untermenü zum manuellen Tarieren aufrufen b. Löschen-Button betätigen V.03.2021 SmartDisplay... -
Seite 12: Addition Von Einzelwiegungen
Gabelzinke stabil und der Winkel der Gabelzinken korrekt ist, kann durch Betätigen des Buttons Stückgewicht das Eingabemenü geöffnet werden. Zum Übernehmen wird der Button Stückgewicht betätigt. Rechts unten auf dem Display befindet sich der Button „Zurück“, links unten der Button „Löschen“. SmartDisplay V.03/2021... -
Seite 13: Einstellungen
Einstellungen Das Menü Einstellungen wird durch das Antippen des Logos VETTER Solutions geöffnet. Diese Funktion ist sowohl auf der Hauptansicht Summierung als auch auf der Anzeige Stückgewicht aktiv Anzeige Benutzermenü Element Funktion Helligkeit Im Helligkeitsmenü kann die Helligkeit des Displays verändert werden... -
Seite 14: Warnungsanzeige
Warnungsanzeige Auszug aus der Warnungsanzeige Sollte das Warnsymbol auf der Hauptseite auftauchen, so ist im System ein Fehler ermittelt worden. Dieser kann in der War- nungsanzeige ermittelt und anschließend behoben werden. SmartDisplay V.03/2021... - Seite 15 V.03.2021 SmartDisplay...
- Seite 29 NOTIZEN / NOTES V.03.2021 SmartDisplay...
- Seite 30 NOTIZEN / NOTES SmartDisplay V.03/2021...
- Seite 31 NOTIZEN / NOTES V.03.2021 SmartDisplay...
- Seite 32 Text, illustrations and examples were produced with the greatest of care for the current status of development. Any deviations or modifications result from continuous updating of the product. VETTER Industrie GmbH assumes neither responsibility nor liability for faults resulting from the use and application of this documentation. The document including all parts is protected by copyright.
