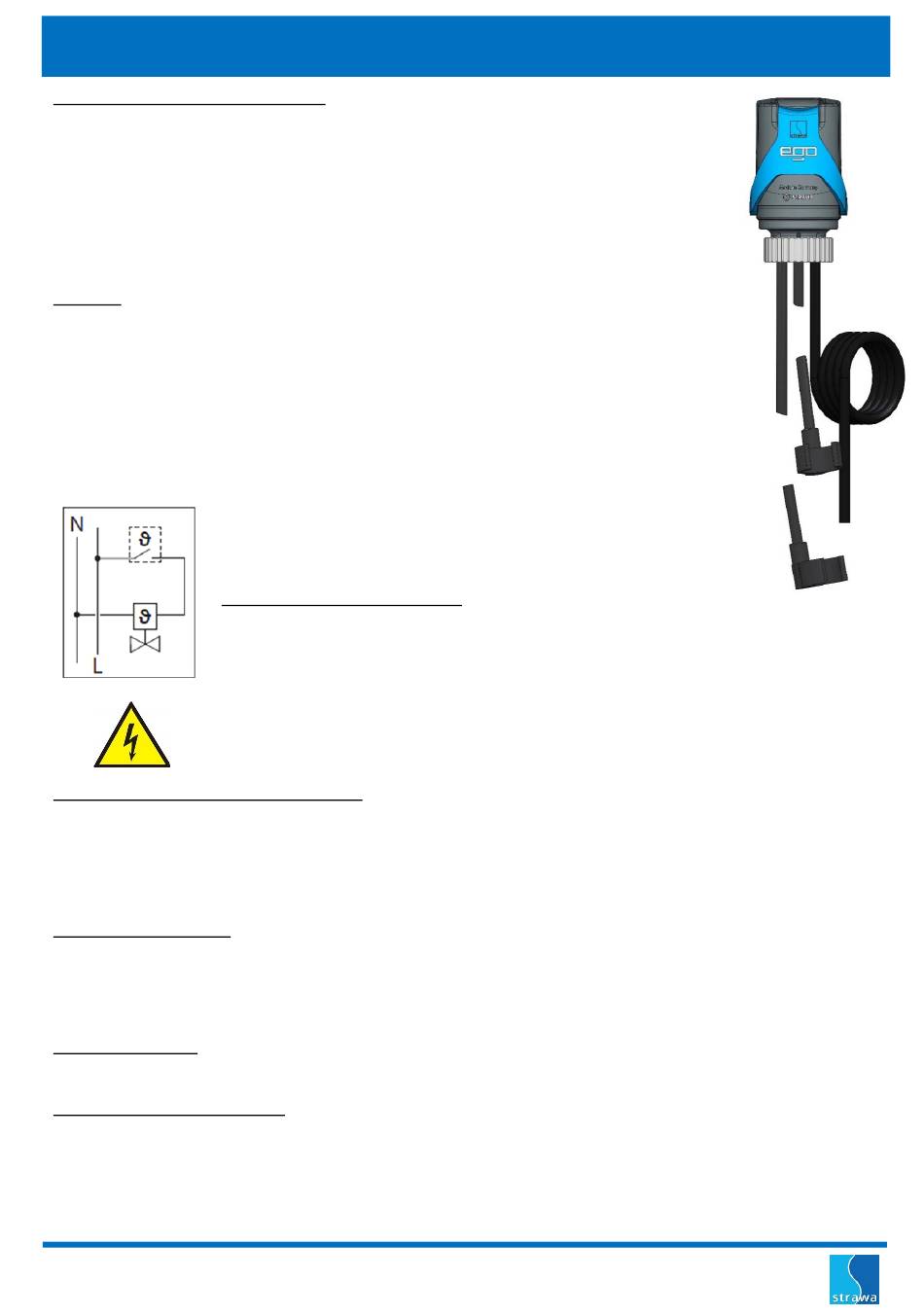

Strawa EGO-M30 Bedienungsanleitung

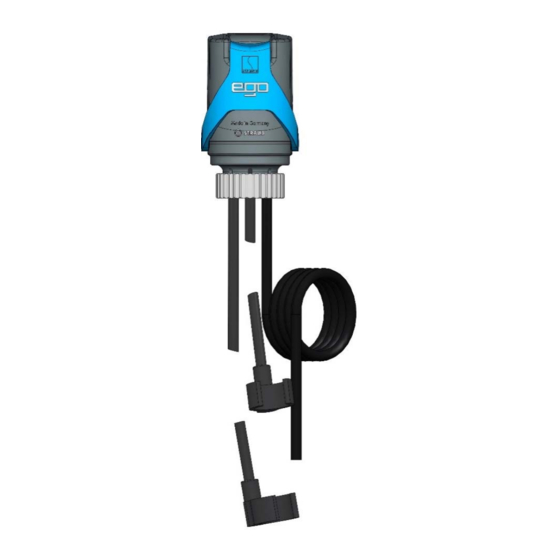

EGO-M30 Regelantrieb
230 V
Bestimmungsgemäße Verwendung
Intelligent autonomer elektrothermischer Regelantrieb 230 V NC für den automatischen und
bedarfsgerechten hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächen-
heizungssystemen mit Einzelraumregelung. Stromlos geschlossen und mit Klapphebel zum
entlasteten Montieren bzw. zum stromlosen manuellen Öffnen des Thermostatventils. Mit integrierter
Vorlauftemperaturbegrenzung.
Zur Montage an Heizkreisverteiler mit mindestens 50 mm Heizkreisabstand und mit Thermostatventil-
einsätzen M30 x 1,5 (alle Fabrikate mit Schließmaß 11,8 mm).
Temperatursensoren geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombinationen
daraus, mit Außendurchmessern von 12 bis 20 mm.
Hinweis: Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich.
Montage
- die Abgleichventile aller Heizkreise vollständig öffnen
- blauen Klapphebel nach vorn öffnen (Stellung Hand = stromlos manuell geöffnet)
- Regelantrieb mit Überwurfmutter M30 x 1,5 auf das Thermostatventil-Oberteil aufschrauben
- mit dem Logo nach vorn ausrichten und handfest anziehen
Hinweis: Die Einbaulage ist beliebig, der EGO kann in allen Positionen montiert werden.
- blauen Klapphebel schließen (Stellung Automatik = stromlos geschlossen, stromführend regelnd)
- Temperatursensor-Clips an beiden Flächenheizungsrohren des jeweiligen Heizkreises befestigen
(schwarz-rot an den Vorlauf, schwarz-blau an den Rücklauf)
- elektrisches Anschlusskabel mit dem jeweiligen Raumtemperaturregler verbinden
(braun an geschalteten Außenleiter, blau an Neutralleiter)
Achtung:
Hinweis:
Selbstständige Inbetriebnahme
Der EGO geht selbstständig in Betrieb, wenn durch Wärmeanforderung des Raumtemperaturreglers
elektrische Spannung angelegt wird. Dann beginnt die Initialisierung (Ermitteln der
Funktionsparameter), die LED blinkt blau.
Nach etwa zwei Minuten ist die Initialisierung beendet. Der EGO beginnt den hydraulischen Abgleich,
die LED blinkt grün.
Hinweis:
Statusmeldungen und Betriebszustände
LED-Code
Grün blinkend
Blau blinkend
Gelb blinkend
Rot doppelt blinkend
Rot blinkend
Manuelle Initialisierung
Wenn der EGO auf ein anderes Ventil montiert wurde, muss er neu initialisiert werden. Dies kann jederzeit manuell ausgelöst
werden. Der Start eines einzelnen EGO's kann bspw. vom Raumtemperaturregler aus erfolgen (Umschalten Min- und Max-
Temperatur). Der Start mehrerer EGO's gleichzeitig kann bspw. von der Klemmleiste aus erfolgen (Sicherung oder Stecker).
Zum Starten an den stromlosen EGO für < 10 Sekunden Spannung anlegen.
Erneut für < 10 Sekunden Spannung anlegen. Nochmals Spannung anlegen und nicht mehr stromlos schalten.
Spülen des Ventils
In festgelegten Abständen wird das Thermostatventil einmal vollständig geöffnet und geschlossen und der Strömungsbereich von
möglichen Schmutzpartikeln gereinigt.
Vorlauftemperaturbegrenzung
Wird am Vorlauftemperatursensor eine Temperatur > 60 °C gemessen, schließt der EGO das Thermostatventil dieses
Heizkreises, um Schäden an der Flächenheizung vorzubeugen. Die LED blinkt rot langsam zweimal. Sinkt die Vorlauftemperatur
unter diesen Maximalwert, geht der EGO nach kurzer Zeit selbstständig wieder in den Regelbetrieb über.
Hinweis: Die Vorlauftemperaturbegrenzung arbeitet nur, wenn der blaue Klapphebel nach oben auf Stellung Automatik
umgelegt ist. Diese Funktion ersetzt keine Maximaltemperaturbegrenzung, welche eine Überschreitung der
Temperaturen im Estrich (z.B. nach DIN 18560-2) sicher verhindert.
Technische Änderungen vorbehalten.
Stand 03/2020
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Bestehende Sicherheitsvorschriften sind zu beachten.
Elektronisch geregelte Heizkreispumpen sind, wie bei allen Flächen-
heizungen üblich, im Betriebsmodus Δp-c Konstantdruck zu betreiben.
Der EGO erkennt, wenn Spannung an einen nicht montierten EGO angelegt wird. Die
Initialisierung wird nicht begonnen. Der EGO blinkt gelb.
In diesem Fall den EGO stromlos schalten, auf ein Thermostatventil montieren und wieder
Spannung anlegen. Die Initialisierung beginnt danach automatisch.
Information
normaler Regelbetrieb
Initialisierung (siehe Punkt „IBN" bzw. „Ventilspülung")
nicht montierter EGO wird bestromt
Vorlauftemperatur > 60 °C (siehe „Vorlauftemperaturbegrenzung")
Störung / eingeschränkte Funktion (siehe „Störungen und Problemlösungen")
strawa Wärmetechnik GmbH Telefon
Gottlieb-Daimler-Straße 4 Telefax
D - 99869 Schwabhausen info@strawa.com
www.strawa.com
Bedienungsanleitung
Art.-Nr.: 2110210002
+49 (0)36256 8661- 0
+49 (0)36256 8661- 99
