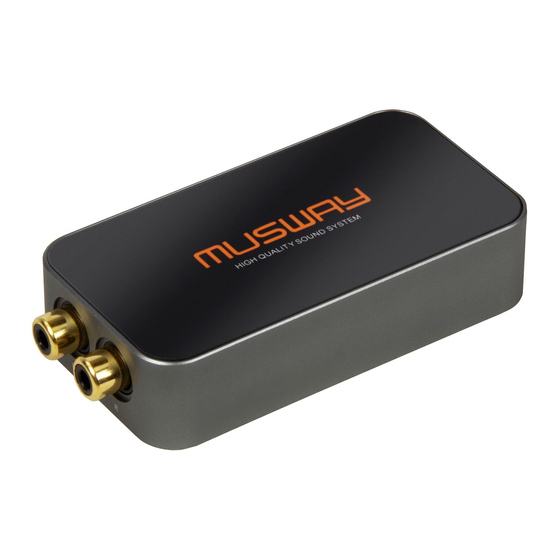

Musway HL2 Bedienungsanleitung

HL2
INTELLIGENT 2-CHANNEL
HIGH LOW CONVERTER
+12V (Dauerplus)
Masse (Minus)
Remote Out (zu ext. Verst.)
HOCHPEGELEINGÄNGE
Lautspr.-Eingang R +
Lautspr.-Eingang R –
Lautspr.-Eingang L +
Lautspr.-Eingang L –
L
CINCH NIEDRIGPEGEL-SIGNALAUSGÄNGE
R
Am Breilingsweg 3 · D-76709 Kronau
© Audio Design GmbH, All Rights Reserved
SENSITIVITY
Mit dem Regler „Sensitivity"wird die Signalerkennung
(AC oder DC) Ihres Steuergeräts/Radios eingestellt.
AC - Signalerkennung per Audiosignal:
Kompatibel z.B. mit OEM-Werksanlagen (inkl. Verstärker).
Regelbare AC-Eingangsempfindlichkeit 100 - 10 mV.
DC - Signalerkennung per DC-Offset:
Kompatibel mit fast allen Steuergeräten/Radios.
STATUS LED
LED leuchtet permanent: DC-Offset Signal erkannt
LED blinkt: AC Audiosignal erkannt
EPS (ERROR PROTECTION SYSTEM)
Dank der EPS-Funktion werden bei Anschluss an
OEM-Werksradios keine Funktionen beeinträchtigt oder
Fehlermeldungen in den Fahrzeugspeicher geschrieben.
TECHNISCHE DATEN
Max. Eingangspegel
Eingangsimpedanz
Max. Ausgangspegel
Frequenzbereich
Remote-Ausgang
Betriebsspannung
Technische Änderungen und Irrtümer vorbehalten.
www.musway.de
SENSITIVITY
100mV
16 V RMS
13 Ω
5 V
5 - 80.000 Hz
Max. 200 mA
6,5 - 18 V
10mV
DC
