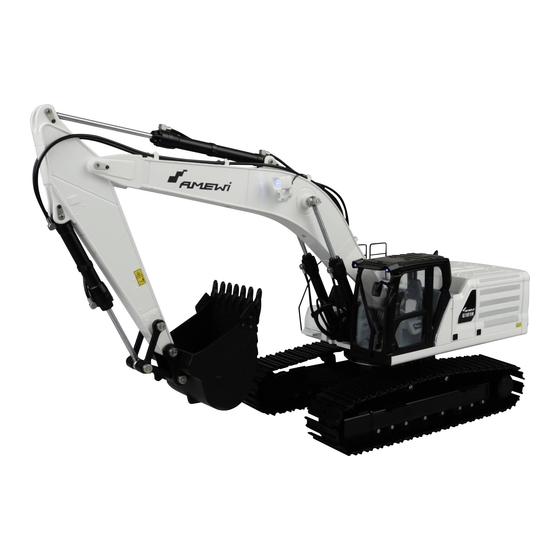

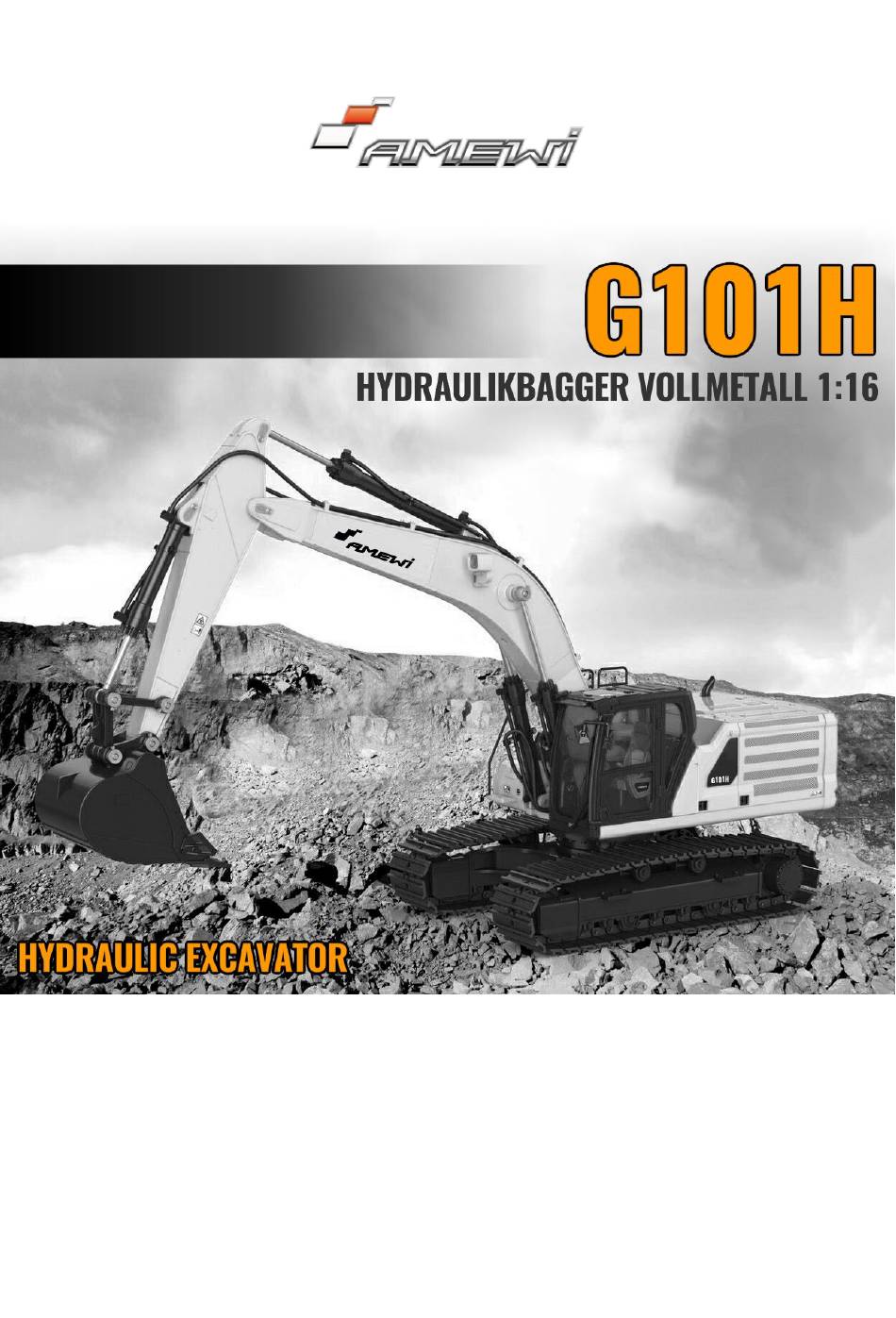

- Seite 1 BEDIENUNGSANLEITUNG / MANUAL...
- Seite 3 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H Herzlich willkommen bei Amewi AMEWI TRADE e.K. ist ein junges, international tätiges Import- und Großhandelsunternehmen im Bereich RC Modellbau und Spielwaren, mit Sitz in Borchen bei Paderborn. Unsere Produktpalette beinhaltet über 6.000 Artikel. Dazu gehören vor allem ferngesteuerte Auto-, Hubschrauber-, Boots- und Panzermodelle sowie ein reichhaltiges Zubehör und alle erforderlichen Ersatzteile.
-
Seite 4: Sicherheits- Und Gefahrenhinweise
Dieses Modell wurde nach derzeit aktuellem Stand der Technik gefertigt. Das Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen. Die Firma Amewi Trade e.K. erklärt hiermit, dass dieses Produkt den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU (RED) entspricht. - Seite 5 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H ENTSORGUNGSHINWEISE Die Firma Amewi Trade e.K. ist unter der WEEE Reg. Nr. DE93834722 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.
-
Seite 6: Inhaltsverzeichnis
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H INHALT Vielen Dank …………………………………………………………………………………………………………………………………………………………………………………………………………. 6 Warnungen und Sicherheitshinweise ……………………………………………………………………………………………………………………………………………………………….. 6 Vorsichtsmaßnahmen ………………………………………………………………………………………………………………………………………………………………………………………… 7 Übersicht über die Fernsteuerung …………………………………………………………………………………………………………………………………………………………………… 8 Übersicht über den Bagger ………………………………………………………………………………………………………………………………………………………………………………… 8 Batterie- und Akkuinstallation …………………………………………………………………………………………………………………………………………………………………………. 9 Akku laden …….…………………………………………………………………………………………………………………………………………………………………………………………………… 10 Startvorgang ……………………………………………………………………………………………………………………………………………………………………………………………………… 11 Ausschalten ………………………………………………………………………………………………………………………………………………………………………………………………………. -
Seite 7: Vielen Dank
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H VIELEN DANK Vielen Dank für den Kauf des G101H Vollmetall Hydraulikbaggers. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. WARNUNG Dieser ferngesteuerte Hydraulik-Bagger ist kein Spielzeug. Er besteht aus vielen Kleinteilen und ist nicht geeignet für Kinder •... -
Seite 8: Vorsichtsmaßnahmen
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H VORSICHTSMASSNAHMEN Bitte lesen Sie die folgenden Sicherheitsinformationen bevor Sie das Modell benutzen. Bitte nutzen Sie das Modell nicht bei Regen, Schnee oder Gewitter. Wenn Flüssigkeit in die Elektronik eindringt, kann diese • irreparabel beschädigt werden. -
Seite 9: Übersicht Über Die Fernsteuerung
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H ÜBERSICHT ÜBER DIE FERNSTEUERUNG BELEUCHTUNG AN/AUS RECHTE KETTE LINKE KETTE SUPPORT SCHNITTSTELLE OBERWAGEN LÖFFEL DREHEN ÖFFNEN / SCHLIESSEN LÖFFELSTIEL AUSLEGER EINFAHREN / AUSFAHREN HEBEN / SENKEN BEFESTIGUNGS- ÖSE TOUCH SCREEN AN/AUS AN/AUS ÜBERSICHT ÜBER DEN BAGGER... -
Seite 10: Batterie- Und Akkuinstallation
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H BATTERIE / AKKU INSTALLATION SENDER BATTERIEN EINLEGEN 1. Öffnen Sie die Batteriefachabdeckung (s. Bild) 2. Legen Sie 4x 1,5V AA Mignon Batterien ein. Achten Sie auf Konnektivität und die korrekte Polarität. 3. Schließen Sie die Batteriefachabdeckung. -
Seite 11: Akku Laden
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H AKKU LADEN AKKU / LADEGERÄT PARAMETER 1. Schließen Sie das Ladegerät an einer Steckdose an. Akku: 18650 2. Verbinden Sie das dreiadrige Ladekabel mit dem XH Balance-Stecker mit der 7,4V 10.000mAh Lithium-Ionen entsprechenden Buchse am Ladegerät. -
Seite 12: Wie Verwendet Man Einen Lithium Akku Sicher
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H Der Akku darf nur mit der dafür vorgesehenen Lademethode geladen werden. Ansonsten besteht die Gefahr den Akku zu beschädigen. Wenn der Akku tiefentladen wurde, ist das Laden nicht mehr möglich. Bitte entsorgen Sie den Akku bei Ihrem örtlichen Entsorgen und besorgen Sie einen neuen Akku. -
Seite 13: Ausschalten
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H BAGGER: EIN/AUS BUTTON 1. Öffnen Sie die Akkufachabdeckung. 2. Stellen Sie sicher, dass der Knopf ausgeschaltet ist. 3. Schließen Sie den Akku an und legen Sie ihn in das Akkufach. 4. Drücken Sie den Power-Knopf, die Lichter am Bagger leuchten und es ertönt ein „Piep“... -
Seite 14: Einfüllen Des Hydrauliköls
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H RX BINDEKABEL BIND/VCC INTERFACE Dieses Interface kann nur nach dem Zurücksetzen der Werks- einstellungen verwendet werden. Nachdem die Verbindung hergestellt wurde, erscheint auf dem Display „RX BIND successful!“ und verlässt automatisch die RX Bind Einstellung. -
Seite 15: Beleuchtung
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H BELEUCHTUNG Der Bagger verfügt über eine Beleuchtung. Diese Leuchten können über den Sender ein- und ausgeschaltet werden. LICHT AN LICHT AUS... -
Seite 16: Fahren
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H FAHREN RÜCKWÄRTS VORWÄRTS BEIDE DREHRÄDCHEN BEIDE DREHRÄDCHEN GLEICHZEITIG NACH GLEICHZEITIG NACH AUSSEN DREHEN. INNEN DREHEN. NACH VORNE RECHTS NACH VORNE LINKS RECHTES DREHRÄDCHEN LINKES DREHRÄDCHEN NACH INNEN DREHEN. NACH INNEN DREHEN. -
Seite 17: Oberwagen Bedienen
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H NACH HINTEN LINKS NACH HINTEN RECHTS LINKES DREHRÄDCHEN RECHTES DREHRÄDCHEN NACH AUSSEN DREHEN. NACH AUSSEN DREHEN. OBERWAGEN BEDIENEN OBERWAGEN NACH LINKS DREHEN LINKEN HEBEL NACH LINKS DRÜCKEN... -
Seite 18: Löffel Bedienen
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H OBERWAGEN NACH RECHTS DREHEN LINKEN HEBEL NACH RECHTS DRÜCKEN LÖFFEL BEDIENEN LÖFFEL ÖFFNEN LÖFFEL SCHLIESSEN RECHTEN HEBEL NACH RECHTEN HEBEL NACH RECHTS DRÜCKEN LINKS DRÜCKEN... -
Seite 19: Löffelstiel & Ausleger Bedienen
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H LÖFFELSTIEL & AUSLEGER BEDIENEN LÖFFELSTIEL AUF LÖFFELSTIEL AB LINKEN HEBEL NACH LINKEN HEBEL NACH OBEN DRÜCKEN UNTEN DRÜCKEN AUSLEGER AUF AUSLEGER AB RECHTEN HEBEL NACH RECHTEN HEBEL NACH UNTEN DRÜCKEN OBEN DRÜCKEN... -
Seite 20: Technische Daten
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H FEATURES & TECHNISCHE DATEN Gesamtlänge mit ausgestrecktem Arm 800mm Länge Oberwagen 270mm Länge Unterwagen 287mm Länge Ausleger 365mm Höhe Unterwagen 67mm Höhe Kabine 108mm / 185mm (Boden) Breite Fahrwerk 195mm Grabtiefe 370mm Gewicht 10,00 Kg Akku Li-Ion 7,4V 2S 10.000mAh... - Seite 21 700 specialist dealer and online retailers across Europe. The company AMEWI Trade e.K. is a pure wholesale company. We only sell our products to retailers. When you purchase AMEWI products as an end consumer, you are entering into a contract with the retailer. Please always contact your dealer in warranty cases.
- Seite 22 This product has been manufactured according to actual technical standards. The product is matching the requirements of the existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade e.K. declares that this product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU {RED).
- Seite 23 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H DISPOSAL The company AMEWI is registered below the WEEE Reg. Nr. DE93834722 at the foundation EAR and recycles all used electronic parts properly. Electric and electronical products are not allowed to put in household garbage.
- Seite 24 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H CONTENT Thank you …….……………………………………………………………………………………………………………………………………………………………………………………………………. 24 Warning and safety notice ………..……………………………………………………………………………………………………………………………………………………………………… 24 Precautions ……………………..………………………………………………………………………………………………………………………………………………………………………………… 25 Overview of remote-control ………..…………………………………………………………………………………………………………………………………………………………………… 26 Overview of excavator ……………………………………………………………………………………………………………………………………………………………………………………… 26 Battery installation ………….………………………….……………………………………………………………………………………………………………………………………………………. 27 Charging battery ……………………………………………………………………………………………………………………………………………………………………………………….……… 28 Starting ……………………………………………………………………………………………………………………………………………………………………………………………………………… 29 Turn off ……………………………………………………………………………………………………………………………………………………………………………………………………………….
-
Seite 25: Thank You
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H THANK YOU Thank you for purchasing the G101H full-metal hydraulic excavator. Please read the operating instructions carefully and keep them for your future reference. WARNING This remote-controlled hydraulic excavator is not a toy - it consists of many small parts and is not suitable for children under •... -
Seite 26: Precautions
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H PRECAUTIONS Please read the following safety information before using the model! Please do not use the model in rain, snow, or thunderstorms. If liquid gets into the electronics, it can be irreparably damaged. • Please do not use the model in an environment that you cannot see. -
Seite 27: Overview Of Remote-Control
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H OVERVIEW OF REMOTE-CONTROL UNIT LIGHTS ON/OFF DRIVE ON THE DRIVE ON THE RIGHT LEFT SUPPORT INTERFACE WORKBENCH BUCKET ROTATION RETRACTION AND EXTENSION FOREARM BOOM LIFTING RETRACTION AND EXTENSION LIFTING RING TOUCH SCREEN POWER SWITCH POWER SWITCH... -
Seite 28: Battery Installation
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H BATTERY INSTALLATION INSTALLATION OF REMOTE-CONTROL BATTERIES 1. Open the battery compartment cover. 2. Put new 1.5V AA non-rechargeable batteries (sold separately) into the battery compartment. 3. Close the battery compartment cover. PRECAUTIONS FOR REMOTE-CONTROL BATTERIES 1. -
Seite 29: Battery Charging
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H BATTERY CHARGING BATTERY / CHARGER PARAMETERS 1. Plug the power cord into the power outlet of B3 charger and socket. Battery: 18650 2. Connect the 3P plug of the lithium battery to the B3 charger socket and make 7,4V 10.000mAh Lithium-Ion... -
Seite 30: Starting
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H Never charge or use the battery if the cables are damaged or other damage is evident. The battery may only be charged using the charging method intended for it. Otherwise there is a risk of damaging the battery. -
Seite 31: Turn Off
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H EXCAVATOR: ON/OFF BUTTON 1. Open the battery compartment. 2. Make sure the button is off. 3. Connect the battery and place it in the battery compartment. 4. Press the power button, the lights on the excavator light up and a "beep"... -
Seite 32: Addition Of Hydraulic Oil
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H RX BIND LINE BIND/VCC INTERFACE This interface can only be used after resetting the factory settings. 3. After the connection has been established, "RX BIND successful!" Appears on the display and the RX Bind setting is automatically exited. -
Seite 33: Light
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H LIGHT This excavator has lights. The light can be switched on or off via the transmitter. TURN ON TURN OFF... -
Seite 34: Driving Operation
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H DRIVING OPERATION BACK FORWARD BOTH ROTARY KNOBS BOTH ROTARY KNOBS TURN AT THE SAME TIME. TURN AT THE SAME TIME. FORWARD RIGHT FORWARD LEFT... -
Seite 35: Workbench Operation
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H BACK LEFT BACK RIGHT WORKBENCH OPERATION ROTATE LEFT... -
Seite 36: Bucket Operation
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H ROTATE RIGHT BUCKET OPERATION BUCKET EXTENSION BUCKET RETRACTION... -
Seite 37: Operation Of Boom And Forearm
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H OPERATION OF BOOM AND FORARM FOREARM UP FOREARM DOWN BOOM UP BOOM DOWN... -
Seite 38: Specifications
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL G101H FEATURES & SPECIFICATIONS Total length with arm outstretched 800mm Length upper structure 270mm Length lower structure 287mm Length boom 365mm Hight lower structure 67mm Hight cabin 108mm / 185mm (ground) Width chassis 195mm Digging depth...
