Jamara 08 1904 Gebrauchsanleitung
Verwandte Anleitungen für Jamara 08 1904
Inhaltszusammenfassung für Jamara 08 1904

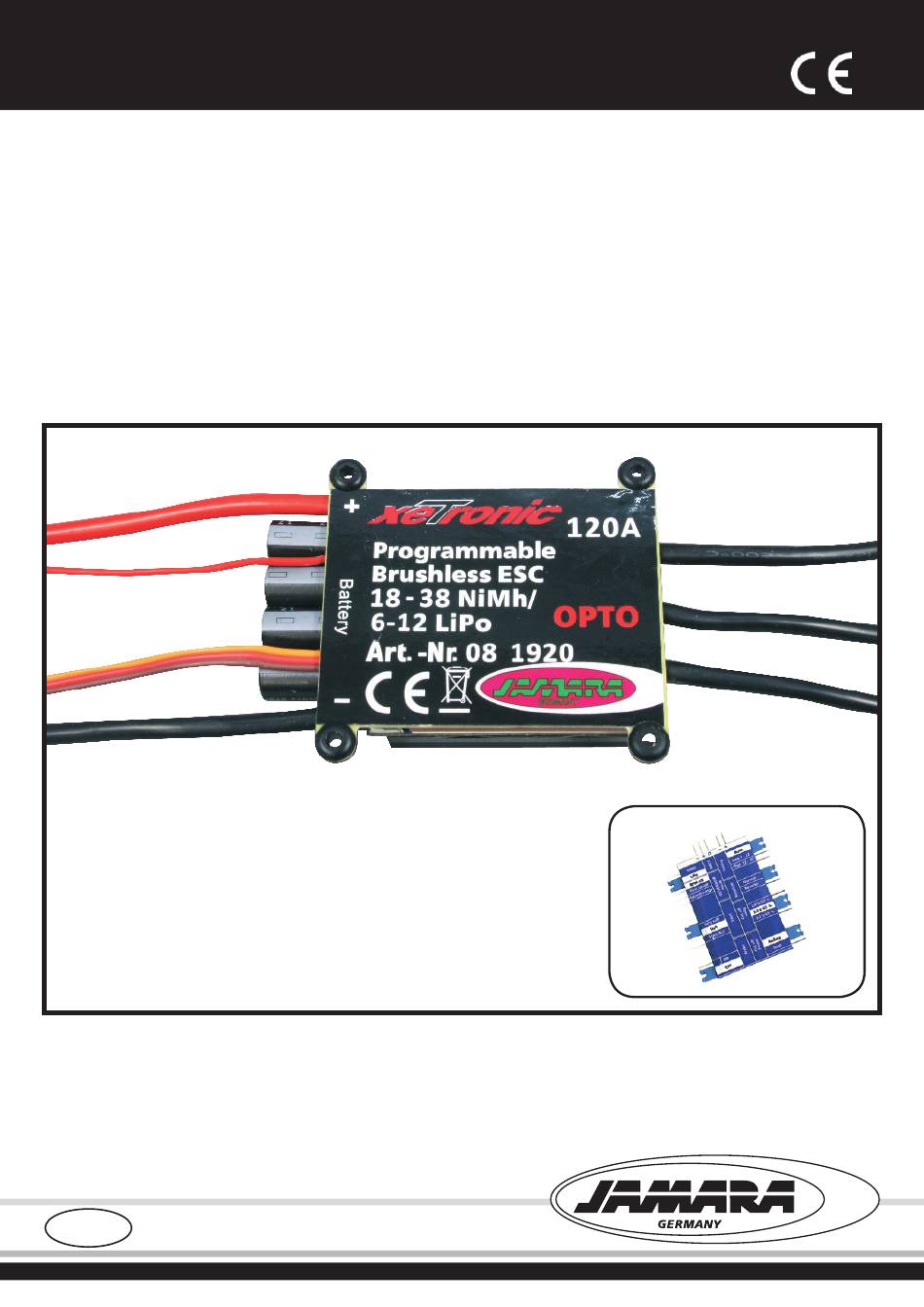

- Seite 1 Flugregler Art.-Nr. Art.-Nr. 08 1904 60 A 08 1960 08 1906 70 A 08 1970 Gebrauchsanleitung 12 A 08 1912 85 A 08 1985 25 A 08 1925 85 A / 5 A BEC 08 1986 40 A 08 1940...
-
Seite 2: Inhaltsverzeichnis
Die Xetronik Flugregler sind mit einem Sicherheitsstartsystem ausgerüstet. Trotzdem müssen Sie beim Anschluss der Flugbatterie an den Regler immer äußerste Vorsicht walten lassen. Allgemeine Hinweise Da der Firma JAMARA e.K. sowohl eine Kontrolle der Handhabung, Soweit gesetzlich zugelassen wird... -
Seite 3: Konformitätserklärung
Gewicht BEC-Strom Abmessungen strom Strom NiMH/NiCd LI-ion/LiPo Xetronic 3 A 1 - 3 S 08 1904 3 A 2 - 10 NC 1 - 3 LiPo 12 x 17 x 4 Xetronic 6 A 08 1906 6 A 5 - 10 NC... -
Seite 4: Anschlussschema
Anschlussschema Die drei Motoranschlüsse eines Xetronik Flugregler können direkt • Verlöten Sie die Motoranschlusskabel mit denen des am Motor angelötet oder über hochwertige Stecker mit dem Flugreglers bzw. verlöten Sie die Stecker. Motor verbunden werden. In beiden Fällen stellen Sie sicher, dass • Verlöten Sie den Batteriesteckkontakt. einwandfreie Lötungen durchgeführt werden. Für den Akkuan- • Isolieren Sie alle Lötverbindungen mit Schrumpfschlauch. -
Seite 5: Programmierung Des Reglers
Programmierung des Reglers Um den Regler neu zu programmieren gehen Sie bitte wie folgt vor: Schalten Sie den Sender ein und bringen Sie den Gassteuer- knüppel in die Vollgasposition. Schließen Sie den Antriebsakku an. Warten Sie bis Sie zwei kurze Tonfolgen 4 x hintereinander hören (* *), sie zeigen an, das der Flugregler sich im Programmiermodus befindet. - Seite 6 Programmiermöglichkeiten des Reglers 4. Werkseinstellungen wiederherstellen 7. Drehzahlregelung konfigurieren Durch eine bestimmte Routine lassen sich die Werksein- In diesem Menü gibt es drei Modi: stellungen wieder herstellen. Dann gelten folgende Vorgaben: • Drehzahlregelung aus • Bremse: • Erste Stufe: Die volle Drehzahl wird mit einer • Unterspannung: 3,0V/65% Verzögerungszeit von 5 Sek.
-
Seite 7: Problemlösung
Problemlösungen Trotz der umfangreichen Sicherheitsmaßnahmen kann beim Betrieb eines Xetronik Flugreglers unter Umstän-den ein Problem auftreten. In der folgenden Tabelle sind die wichtigsten bekannten Probleme, deren mögliche Ursachen, sowie Hinweise zur Problemlösung aufgezählt. Bitte prüfen Sie erst alle Möglichkeiten, bevor Sie einen vermeintlich defekten Flugregler zum Service einsenden. Sehr oft ist die Ursache für ein Problem in einer Fehlbedienung zu finden. Sie folgenden Auflistungen werden Ihnen helfen solche Ursachen zu finden. Problem Ursache Problemlösung Der Motor läuft nicht an, aber das akustische Der Xetronik Flugregler ist noch nicht Führen Sie die Kalibrierung des Gassteuer- Signal zur Erkennung der Zellenzahl ist beim kalibriert. knüppels durch, lernen Sie den Gasknüppel- Anstecken zu hören gewesen. - Seite 8 Irrtum und technische Änderungen vorbehalten. Copyright JAMARA e.K. 2015 Problemlösungen Kopie und Nachdruck, auch auszugsweise, nur mit Genehmigung von JAMARA e. K. Problem Ursache Problemlösung Motor startet nach dem Abschalten wegen Stellen Sie sicher, dass keine Frequenzdop- Überprüfen Sie die Funktion am Boden. einer Überhitzung des Reg-lers nicht normal pelbelegung vorliegt.
