Alukov RAFF-E Montageanleitung Seite 4

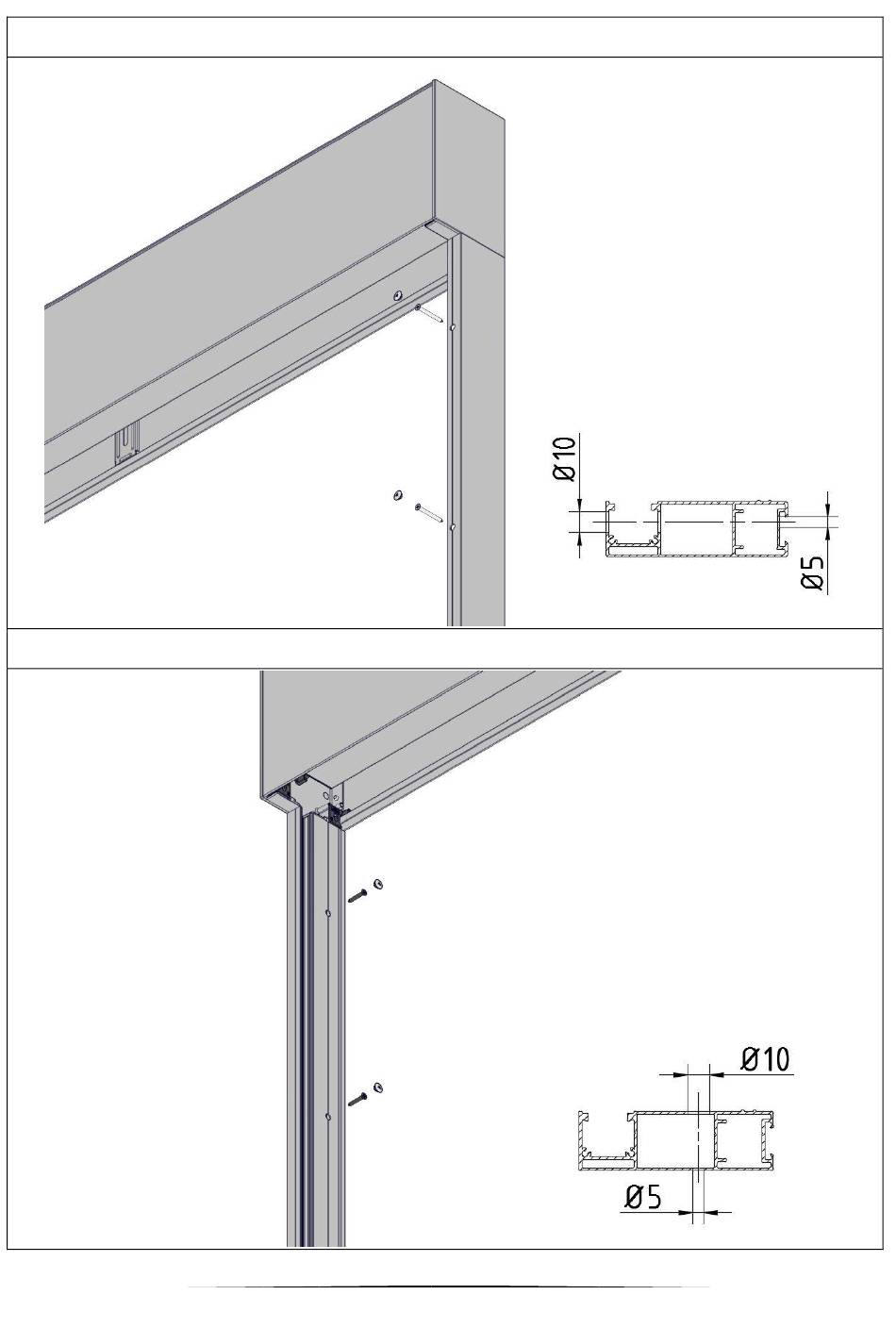

2. Montage auf der Fassade / Fenster
3. Montage in der Laibung
A 45 Grundschiene auf der Fassade oder
dem Fenster befestigen. Abdeckkappen
auf die Bohrlöcher setzen.
Empfohlen: A 45 Grundschiene mit
Blendkappenfuß befestigen.
Bei einer Elementhöhe von:
≤ 150 cm:
≤ 250 cm:
> 250 cm:
> 300 cm:
Befestigungslöcher bereits vorgebohrt
A 45 Grundschiene in der Laibung
befestigen. Abdeckkappen auf die
Bohrlöcher setzen.
Empfohlen: A 45 Grundschiene mit
Blendkappenfuß befestigen.
Bei einer Elementhöhe von:
≤ 150 cm:
≤ 250 cm:
> 250 cm:
> 300 cm:
Befestigungslöcher bereits vorgebohrt
4
2 Befestigungen pro FS
3 Befestigungen pro FS
5 Befestigungen pro FS
7 Befestigungen pro FS
2 Befestigungen pro FS
3 Befestigungen pro FS
5 Befestigungen pro FS
7 Befestigungen pro FS
