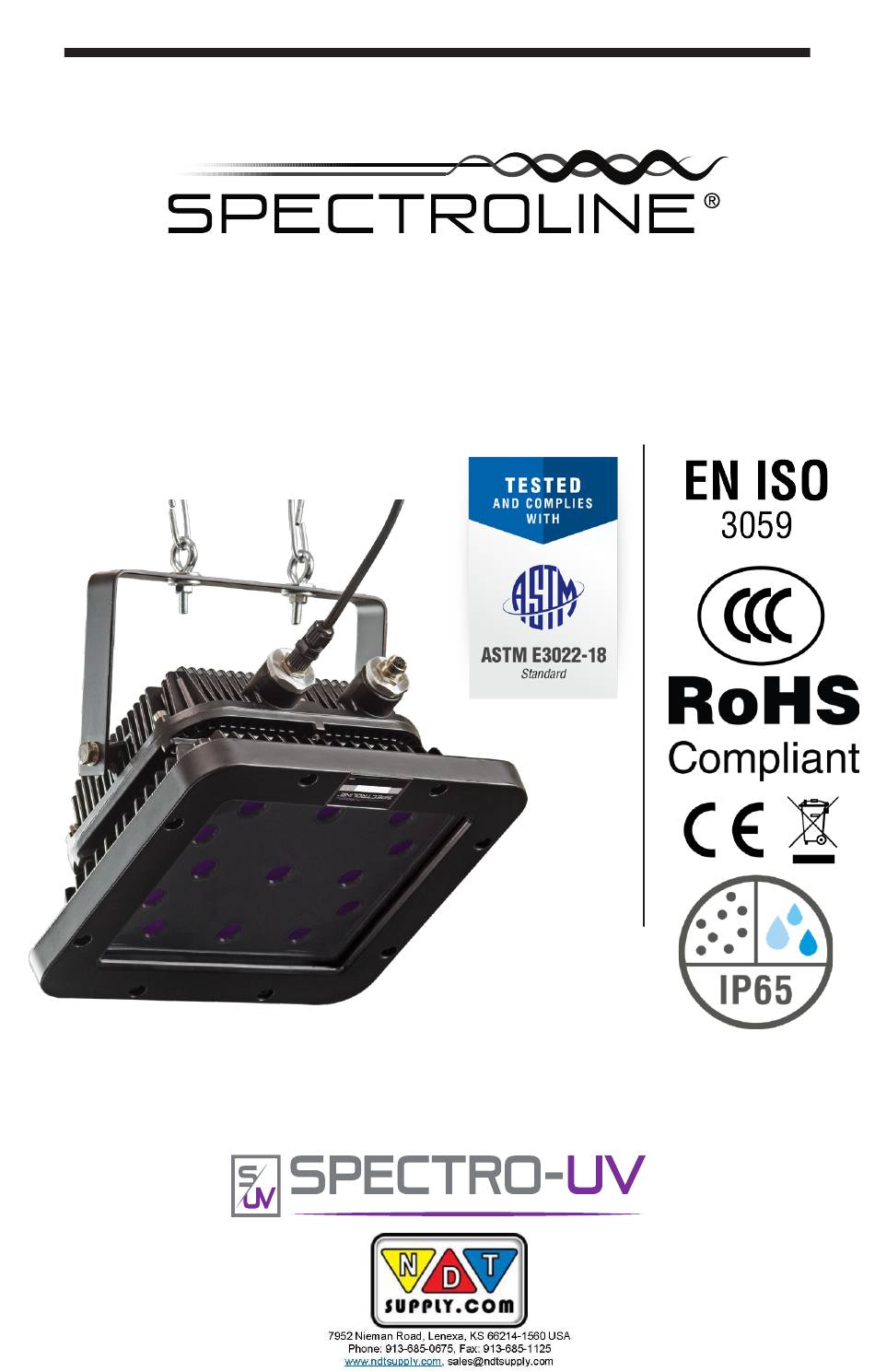

- Seite 1 ENG - 1 FR - 9 ES - 17 DE - 25 OPERATOR’S MANUAL EDGE™ 13 UV-A LED Inspection Flood Lamp EDG-13HC 7/20 AM18065ML-3 Printed in U.S.A.
-
Seite 2: First Use
EDG-13HC KEY FEATURES: • Nominal steady-state intensity of 8,500 µW/cm at 15 inches (38cm). • Large coverage area of 24 inches x 22 inches with a minimum UV-A intensity of 1,000 µW/cm • Less than 1.0 foot-candle (11 lux) visible light emission. •... -
Seite 3: Important Safety Instructions
NOTE: No UV light should be seen on clothing or body parts. UV reflection on clothing means the operator must move outside of the UV beam. For maximum personal safety, we recommend using either the Spectroline ® UVF-80 face shield, UVG-50 goggles or UVS-30 spectacles. -
Seite 4: Power Switch
HOUSING MAINTENANCE The lamp housing is designed for the protection of internal parts. After unplugging the unit, clean spills on the outer housing with water and a mild detergent. Wipe the unit dry. After unplugging, periodically clean the clear protective glass filter with a cleaner and a soft cloth. -
Seite 5: Environmental Conditions
INTENSITY VERIFICATION To ensure your EDGE™ 13 UV-A LED flood lamp is operating at the required UV intensity, it should be checked periodically. Spectroline offers a variety of radiometers, accessories, and kits for ensuring device maintenance. The AccuPRO™ (XP-2000) readout unit features a single dual-wavelength sensor detector designed to measure both ultraviolet and visible light. - Seite 6 EDG-13HC EXPLODED VIEW AND REPLACEMENT PARTS The Clear Glass Filter Assembly comes with two gaskets. EDGE-13HC REPLACEMENT PARTS ITEM PART NO. DESCRIPTION 131162 CLEAR GLASS FILTER ASSY. W/ GASKETS MASK SPACERS (PACK OF 4) 131434 BLACK LIGHT FILTER ASSY. (PACK OF 10), EDGE-13HC 131432 UV-A LENS (PACK OF 10), EDGE-13HC 131430...
- Seite 7 8a-8f FINISH MATERIAL SPECTRONICS PART NO. EDG-13HC DIMENSIONAL TOLERANCES The primary power cord to the AC control box and the secondary power cord UNLESS OTHERWISE SPECIFIED TITLE SPECTRONICS DEC. ANG. FRAC. that attaches to the EDGE™ 13 lamp are both 8 feet (2.4 meters) in length. EDGE-13HC, CORPORATION 1/64...
-
Seite 8: Technical Specifications
ACCESSORIES Spectacles, UV-Absorbing ......UVS-30 Goggles, UV-Absorbing ......UVG-50 Face Shield, UV-Absorbing . -
Seite 9: Manuel D'utilisation
ENG - 1 FR - 9 ES - 17 DE - 25 MANUEL D’UTILISATION EDGE™ 13 Projecteur d’inspection LED UV-A EDG-13HC www.Spectro-UV.com 4 Dubon Ct., Farmingdale, NY 11735 7/20 AM18065ML-3 866-230-7305 Imprimé aux États-Unis... -
Seite 10: Première Utilisation
PRINCIPALES CARACTÉRISTIQUES EDG-13HC: 8 500 • Intensité nominale à l’état stationnaire de µW/cm à 38 cm (15"). • Grande zone de couverture de 61 x 55,9 cm (24 x 22") avec une intensité UV-A minimale de 1 000 µW/cm • Émissions de lumière visible inférieures à 11 lux (1.0 lm/ft •... -
Seite 11: Consignes De Sécurité Importantes
REMARQUE: Aucune lumière UV ne doit être visible sur les vêtements ou les parties du corps. Une réflexion UV sur les vêtements signifie que l’opérateur doit se déplacer en dehors du faisceau UV. Pour une sécurité personnelle maximale, nous vous recommandons d’utiliser le masque visage Spectroline UVF-80, les lunettes de ®... - Seite 12 ENTRETIEN DU BOÎTIER Le boîtier de la lampe est conçu pour protéger les pièces internes. Après avoir débranché l’appareil, nettoyez les éclaboussures sur le boîtier extérieur avec de l’eau et un détergent doux. Essuyez l’appareil. Après avoir débranché l’appareil, nettoyez périodiquement le filtre de protection transparent en verre avec du nettoyant et un chiffon doux.
-
Seite 13: Conditions Environnementales
VÉRIFICATION DE L’INTENSITÉ Pour vous assurer que votre projecteur EDGE™ 13 LED UV-A fonctionne à l’intensité de rayonnement UV nécessaire, celui-ci doit être contrôlé régulièrement. Spectroline propose une variété de radiomètres, d’accessoires et de kits permettant d’assurer l’entretien des appareils. L’unité de lecture AccuPRO™ (XP-2000) est équipée d’un détecteur à double longueur d’onde unique, conçu pour mesurer à... - Seite 14 VUE ÉCLATÉE ET PIÈCES DE RECHANGE POUR EDG-13HC L’ensemble filtre en verre transparent est livré avec deux EDGE-13HC REPLACEMENT PARTS joints d’étanchéité. ITEM PART NO. DESCRIPTION 131162 CLEAR GLASS FILTER ASSY. W/ GASKETS MASK SPACERS (PACK OF 4) 131434 BLACK LIGHT FILTER ASSY. (PACK OF 10), EDGE-13HC 131432 UV-A LENS (PACK OF 10), EDGE-13HC 131430...
- Seite 15 8a-8f FINISH MATERIAL SPECTRONICS PART NO. EDG-13HC DIMENSIONAL TOLERANCES UNLESS OTHERWISE SPECIFIED TITLE SPECTRONICS Le cordon d’alimentation principal du boîtier de contrôle CA ainsi que le cordon DEC. ANG. FRAC. EDGE-13HC, CORPORATION d’alimentation secondaire relié à la lampe EDGE™ 13 mesurent tous deux 2,4 m 1/64 .005 MANUAL...
-
Seite 16: Caractéristiques Techniques
ACCESSORIES Lunettes absorbant les UV ....... . . UVS-30 Lunettes de protection absorbant les UV ..... . UVG-50 Masque visage absorbant les UV . - Seite 17 ENG - 1 FR - 9 ES - 17 DE - 25 MANUAL DEL OPERADOR EDGE™ 13 Reflector LED UV-A para inspección EDG-13HC www.Spectro-UV.com 4 Dubon Ct., Farmingdale, NY 11735 7/20 AM18065ML-3 866-230-7305 Impreso en EE. UU.
-
Seite 18: Primer Uso
FUNCIONES CLAVE DEL EDG-13HC: • Intensidad nominal de estado constante de 8,500 µW/cm a 38 cm (15"). • Gran área de cobertura de 61 x 55,9 cm (24 x 22") con una intensidad UV-A mínima de 1,000 µW/cm • Emisión de luz visible menor de 11 lux (1.0 lm/ft •... -
Seite 19: Instrucciones De Seguridad Importantes
Si hay reflejo de UV en la ropa, el operador se debe mover fuera del rayo UV. Para tener una mayor seguridad personal, recomendamos el uso de protección facial UVF-80, lentes UVG-50 o lentes UVS-30 Spectroline ® NOTA: Asegúrese de usar piezas de reemplazo EDGE™ 13 originales. - Seite 20 MANTENIMIENTO DE LA CARCASA La carcasa de la lámpara está diseñada para proteger las piezas internas. Después de desconectar la unidad, limpie los derrames de la parte exterior de la carcasa con agua y un detergente suave. Seque la unidad. Después de desconectar, limpie con frecuencia el filtro protector de vidrio transparente con un limpiador y un paño suave.
-
Seite 21: Condiciones Ambientales
VERIFICACIÓN DE INTENSIDAD Debe revisar el reflector EDGE™ 13 LED UV-A de forma regular para asegurarse de que está funcionando a la intensidad UV requerida. Spectroline ofrece una variedad de radiómetros, accesorios y kits para asegurar el mantenimiento del dispositivo. La unidad de lectura AccuPRO™... - Seite 22 EDG-13HC VISTA AMPLIA Y PIEZAS DE REEMPLAZO EDGE-13HC REPLACEMENT PARTS ITEM PART NO. DESCRIPTION El ensamblaje del filtro de vidrio transparente viene con dos 131162 CLEAR GLASS FILTER ASSY. W/ GASKETS empaques. MASK SPACERS (PACK OF 4) 131434 BLACK LIGHT FILTER ASSY. (PACK OF 10), EDGE-13HC 131432 UV-A LENS (PACK OF 10), EDGE-13HC 131430...
- Seite 23 8a-8f FINISH MATERIAL SPECTRONICS PART NO. EDG-13HC El cable de alimentación principal que va a la caja de control de CA y el DIMENSIONAL TOLERANCES secundario que se conecta a la lámpara EDGE™ 13 miden 2.4 m (8') de TITLE UNLESS OTHERWISE SPECIFIED SPECTRONICS DEC.
-
Seite 24: Especificaciones Técnicas
ACCESORIOS Lentes, absorben UV........UVS-30 Lentes, absorben UV. - Seite 25 ENG - 1 FR - 9 ES - 17 DE - 25 BEDIENUNGSANLEITUNG EDGE™ 13 UV-A-LED-Inspektionsscheinwerfer EDG-13HC www.Spectro-UV.com 4 Dubon Ct., Farmingdale, NY 11735 866-230-7305 7/20 AM18065ML-3 Gedruckt in den USA...
-
Seite 26: Erste Verwendung
EDG-13HC HAUPTMERKMALE: • Nominal-Dauerintensität 8.500 µW/cm bei 38 cm (15 "). • Großer Abdeckungsbereich von 61 x 55,9 cm (24 x 22 ") mit einer Mindest-UV-A-Intensität von 1.000 µW/cm • Weniger als 11 lux (1,0 lm/ft ) Emission von sichtbarem Licht. •... -
Seite 27: Wichtige Sicherheitshinweise
Benutzen Sie das Gerät niemals anders als in dieser Anleitung beschrieben. Die Lampe ist vollständig sicher, wenn sie entsprechend den Anweisungen betrieben wird (siehe MONTAGEANWEISUNGEN FÜR SICHEREN BETRIEB). Wir empfehlen die Verwendung von UV absorbierendem Spectroline Augen- und ® Gesichtsschutz. Angaben zu den Modellnummern finden Sie unter ERSATZTEILE UND ZUBEHÖR. -
Seite 28: Austausch Des Klarglasfilterschutzes
GEHÄUSEPFLEGE Das Lampengehäuse dient dem Schutz der internen Teile. Nach Trennen des Gerätes vom Netz, beseitigen Sie Spritzer vom Außengehäuse mit Wasser und einem milden Reinigungsmittel. Wischen Sie das Gerät trocken. Reinigen Sie nach dem Trennen von der Stromversorgung regelmäßig den klaren Schutzglasfilter mit Reiniger und einem weichen Tuch. ANSCHLIESSEN DES EDGE™... -
Seite 29: Überprüfung Der Leuchtstärke
ÜBERPRÜFUNG DER LEUCHTSTÄRKE Um sicherzustellen, dass Ihr UV-A-LED-Scheinwerfer EDGE™ 13 mit der erforderlichen UV-Leuchtstärke arbeitet, sollte er regelmäßig geprüft werden. Spectroline bietet eine Reihe von Radiometern, Zubehör und Sätzen zur Sicherstellung der Gerätepflege an. Das AccuPRO™ (XP-2000) Messgerät ist mit einem Dual-Sensor zum Messen sowohl des ultravioletten als auch des sichtbaren Lichts ausgestattet. -
Seite 30: Edg-13Hc Explosionszeichnung Und Ersatzteile
EDG-13HC EXPLOSIONSZEICHNUNG UND ERSATZTEILE Die Klarglasfilterbaugruppe EDGE-13HC REPLACEMENT PARTS ist mit zwei Dichtungen versehen. ITEM PART NO. DESCRIPTION 131162 CLEAR GLASS FILTER ASSY. W/ GASKETS MASK SPACERS (PACK OF 4) 131434 BLACK LIGHT FILTER ASSY. (PACK OF 10), EDGE-13HC 131432 UV-A LENS (PACK OF 10), EDGE-13HC 131430 BLACK LIGHT FILTER CENTER ASSY. - Seite 31 8a-8f FINISH MATERIAL SPECTRONICS PART NO. EDG-13HC DIMENSIONAL TOLERANCES UNLESS OTHERWISE SPECIFIED TITLE SPECTRONICS DEC. ANG. FRAC. Das primäre Netzkabel zum Wechselstrom-Netzteil und das sekundäre Netzkabel, das EDGE-13HC, CORPORATION 1/64 .005 mit der EDGE™ 13-Lampe verbunden wird, sind jeweils 2,4 m (8') lang. MANUAL 956 BRUSH HOLLOW ROAD WESTBURY, NEW YORK 11590...
-
Seite 32: Technische Daten
ZUBEHÖR UV-Schutzglas ......... . . UVS-30 UV-Schutzbrille .
