Innovative PPM2IR Installation

IR-Tranceiver-Modul für PPM-Sender
Impulseingang
(PPM-Signal)
+ 7 - 12 Volt
Allgemein:
Unser PPM2IR-Modul (sprich: PPM-To-IR) ermöglicht es,
mit den meisten „normalen" FM-Sendern auch IR-gesteuerte
Modelle zu betreiben, die mir unserem „MA"-Protokoll
arbeiten. Durch die Benutzung der PPM-Schnittstelle kann
man, die normalen senderseitigen Mechaniken (Kreuzknüppel)
und evtl. Zusatzfunktionen, wie Programmspeicher etc. weiter
verwenden. Auch Sender mit anderen Frequenzbereichen
oder defektem HF-Modul können so weiter betrieben werden.
Lediglich die 8 Tasten für die IR-Schaltkanäle werden direkt
von der Platine übergeben.
Es werden aber nur 3 PCM-Kanäle umgesetzt, da das MA-IR-
Protokoll auch nur 3 PCM Kanäle unterstützt.
Voraussetzung:
Um die Aktionen des Senders umsetzen zu können, muß das
interne PPM-Signal des Senders abgegriffen werden. Die
Sender-Funktionen werden dann eben statt per Funk, viá
Infrarot übertragen. Das PPM-Signal liegt meist an der internen
Schüler-Lehrerbuchse an. Grundsätzlich gibt es 2 Arten
des PPM-Signals: invertiert (negativ) oder nicht invertiert
(positiv).
Leider sind sich die Hersteller von Sendern nicht ganz einig, ob
positive oder negative Impulse verwendet werden sollen, (das
ist teilweise sogar von Platine zu Platine des gleichen Senders
unterschiedlich), deshalb kann es nötig sein das Eingangssignal
zu invertieren. Hierzu stellt man den Betriebsartenschalter nach
links, für nicht invertierte (positive Signale) oder nach rechts
für negative (invertierte) Signale.
Das Quarz kann zwar im Sender verbleiben, besser ist es
allerdings, das Quarz zu entfernen und / oder damit das HF-
Modul zu deaktivieren.
Http://Www.MikroModellbau.De - Blumenstraße 26 - 96271 Grub am Forst - Tel. +49 (0) 9560 9210-30 Fax: +49 (0) 9560 9210-11
PPM2IR
IR-Sende-Led's
Power-Led
Servo digital
© by Innovative Technologien, Peter Stöhr
Betriebsfertiges Infrarottranceivermodul (38
kHz) mit voller Kompatibilität zu unseren IR-
Empfängern.
* Anschluß an die meisten RC-Sender mit
interner Schüler-Lehrerbuchse
* alle 4 ID's
* 3 Proportionalkanäle
* Alle 8 Schaltkanäle / Lichtkanäle
* Versorgung duch den Senderakku
Installation:

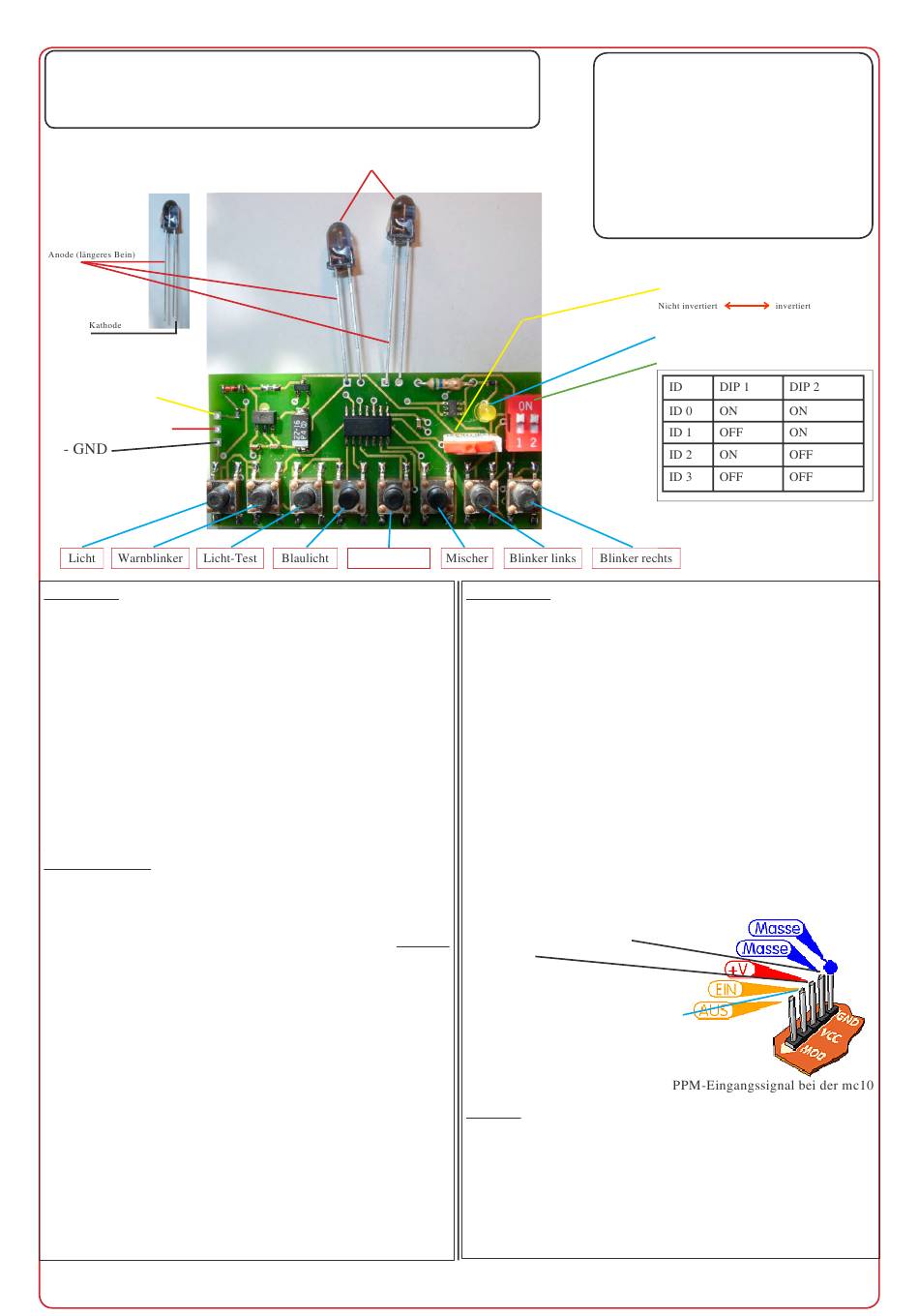

Die beiden Sendedioden sind werksseitig noch nicht eingelötet,
damit man das Modul leichter plazieren / einbauen kann.
Beginnen Sie daher mit der Plazierung und löten Sie dann die
beiden Leuchtdioden so ein, daß das längere Beinchen (Anode)
jeweils links liegt, wie im Bild oben gezeigt. Für die Reichweite
ist weniger die Anzahl (2 reichen), als die Plazierung wichtig.
Die beste Lage der Leds hat man, wenn Sie nicht genau parallel
zueinander stehen, sondern einen Winkel von ca. 15 ° bilden,
wie angedeutet, also etwas nach Außen „schielen".
Für die Inbetriebnahme müssen Sie den Sender öffnen, und die
benötigten Anschlußpunkte finden. Meist sind die benötigten
Anschlüsse in Form einer Steckerleiste, wie hier im Beispiel bei
der mc10, herausgeführt.
Verbinden Sie die Leitungen:
Masse mit Minus (GND)
+V mit +
und den PPM Signaleingang des
PPM2IR mit dem MOD-Eingang
des Senders.
Hinweis:
Verdecken Sie die IR-Leds möglichst nicht und vermeiden Sie
direkte Sonneneinstrahlung in die Led's. Defekte Sendedioden
können unter Umständen den Sender beschädigen und sollten
umgehend ausgetauscht werden.
Betriebsart
Betriebsanzeige
ID-Schalter
