Inhaltszusammenfassung für Optex L-40

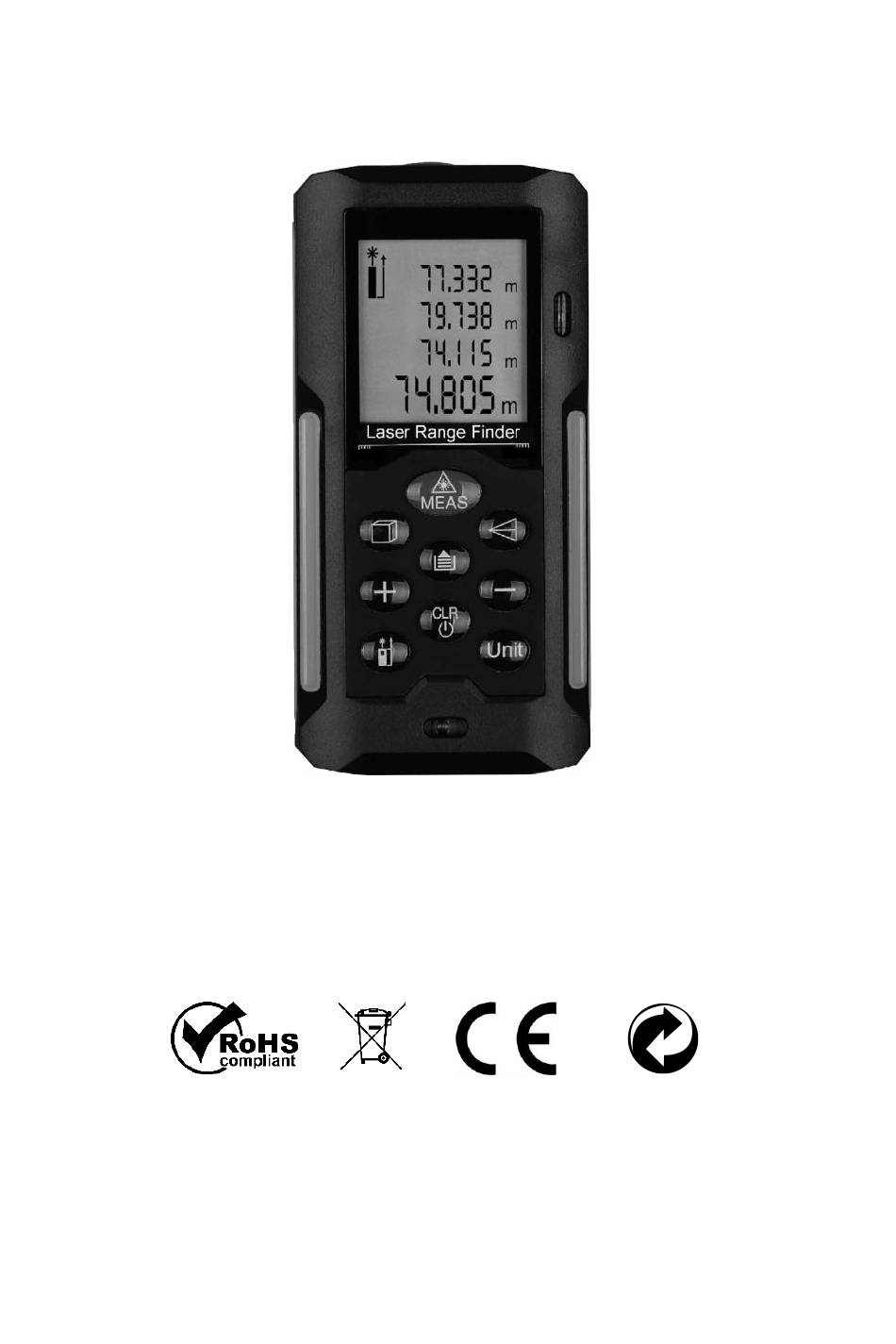

- Seite 1 Laser Entfernungsmesser Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Erste Schritte Erstinbetriebnahme, Grundeinstellungen Messungen Funktionen Sonstige Infromationen Technische Daten Konformitätserklärung... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bedienung des Gerätes * Distanzmessung * Volumenberechnung Es ist verboten * Verwenden Sie das Gerät, ohne dieses Handbuch zu lesen * Verwendung des Geräts außerhalb des angegebenen Bereichs * Zerstörung des Sicherheitssystems, Entfernen von Warnaufklebern * Öffnen des Gerätes (zB mit einem Schraubendreher) * Modernisierung oder Änderung des Geräts * Verwenden Sie kein Zubehör, das nicht von unserer Firma genehmigt wurde * Lassen Sie das Gerät nicht direkt an der Sonne liegen... -
Seite 4: Erste Schritte
Erste Schritte Batteriewechsel (Abbildung A) 1) Öffnen Sie den Batteriefachdeckel 2) Setzen Sie die Batterie richtig ein 3) Schließen Sie den Batteriefachdeckel * Wir empfehlen, die Batterie in dem Moment auszutauschen, in dem das Symbol auf dem Display angezeigt wird * Verwenden Sie Alkalibatterien * Wenn Sie das Gerät längere Zeit nicht benutzen, nehmen Sie die Batterien heraus... -
Seite 5: Erstinbetriebnahme, Grundeinstellungen
Erstinbetriebnahme, Grundeinstellungen Vor der ersten Inbetriebnahme wird empfohlen, die Kalibrierung wie folgt durchzuführen: Ein- und Ausschalten: Drücken Sie die Taste am Gerät, schalten Sie das Gerät und den Laser ein. Halten Sie diese Taste gedrückt, um das Gerät auszuschalten. Das Gerät schaltet sich bei Inaktivität länger als 3 Minuten aus. -
Seite 6: Messungen
Messungen Einfache Messung der Milde Schalten Sie das Gerät ein. Drücken Sie die Taste, um eine Messung durchzuführen. Das Ergebnis wird auf dem Bildschirm angezeigt Kontinuierliche Messung Anzeige des minimalen und maximalen Messwerts (Abbildung D). Kontinuierliche Messungen können verwendet werden, um den Min / Max-Abstand vom Messpunkt zu messen. - Seite 7 Wenn die Messergebnisse dem pythagoreischen Theorem (Kathete + Vertikale) entsprechen, wird die Höhe der Zwischenmessung in der Hauptzeile auf dem Bildschirm angezeigt und die Durchschnittsmessung in der zweiten und dritten Zeile getrennt. Abbildung E Indirekte Messung - Verwenden Sie die Pythagoreische Funktion zweimal zur Höhenmessung (siehe Abb.
-
Seite 8: Funktionen
Achtung! Ein direkter Blick in den Strahl kann Ihr Sehvermögen schädigen. Vorbeugende Maßnahmen: Schauen Sie nicht durch das Prisma des Laserstrahls Funktionen Addition / Subtraktion Messung der Entfernung Plus: Einmal drücken. Das Zeichen "+" blinkt im Display. Die nächste Messung wird zur vorherigen hinzugefügt. Minus: Einmal drücken. -
Seite 9: Sonstige Infromationen
Volumen Funktion Drücken Sie die Taste zwei mal , auf dem Display erscheint das Symbol Geben Sie den Wert der ersten Messung (Länge) an. Platzieren Sie die Messung an der gewünschten Position Geben Sie den Wert der zweiten Messung (Breite) an. Platzieren Sie die Messung an der gewünschten Position Geben Sie den Wert des dritten Maßes (Höhe) an. -
Seite 10: Technische Daten
Technische Daten Modell L-40 L-60 Messbereich 0,05 ~ 40 m 0,05 ~ 60 m ± 1,5 mm ± 1,5 mm Genauigkeit der Messung Maßeinheiten m/(inch)/(ft) m/(inch)/(ft) Laserklasse Klasse II Klasse II Lasertyp 635 nm, <1 mW 635 nm, <1 mW... -
Seite 11: Konformitätserklärung
Konformitätserklärung OPTEX s.r.o., Radlická 2485/103, 150 00 Praha 5, +420 251 556 893 Erklärt das Laser-Entfernungsmesser, Modelle: L-40, L-60 mit Seriennummern L-40, L-60 erfüllen die folgenden Standards: EN 55022: 2010 + AC: 2011 EN 61000-3-2: 2014, EN 61000-3-3: 2013 EN 55024: 2010...
